일산 황룡 초등학교 체육관 - PJ 전동창 유상 교체 AS .





• 일산에 위치한 황룡 초등학교 전동창 교체 유상 AS 작업.
• 문이 열린 상태에서 동작 멈춘 상태입니다.

















---



• 학교 강당, 체육관 전동창 & 환기창 AS 件은 1층이 아닌 경우 대 부부입니다.
• 1층이 아닌 경우는 고소작업대 진입이 어려워 필수인원인 2인이 작업 진행.
• 1대 고장이라도 2인 1조로 작업이 진행됩니다. 사다리차 비용보단 인건비가 저렴합니다.
• 가격 부담을 알기에 한번 작업 시 놓친 곳 없이 꼼꼼하게 모든 점검과 AS 해 드려고 노력했습니다.





▶ 전체 전동창 개폐기 실험 동작 테스트 과정.



---



• 교체된 PJ 원체인 ( One Chain) 전동창 개폐기입니다.
• 고장 원인은 기판은 동작을 하려고 하나 전원이 못 따라와 과부하로 기판 손상.
• 기존 전원반 1회로, SMPS 2.5A(암페어)로 작은 용량이 부착되어 있음.
• 보통은 기계 한 대당 최소 0.5A (암페어)로, 계산해서 전원 반 제작 진행합니다.

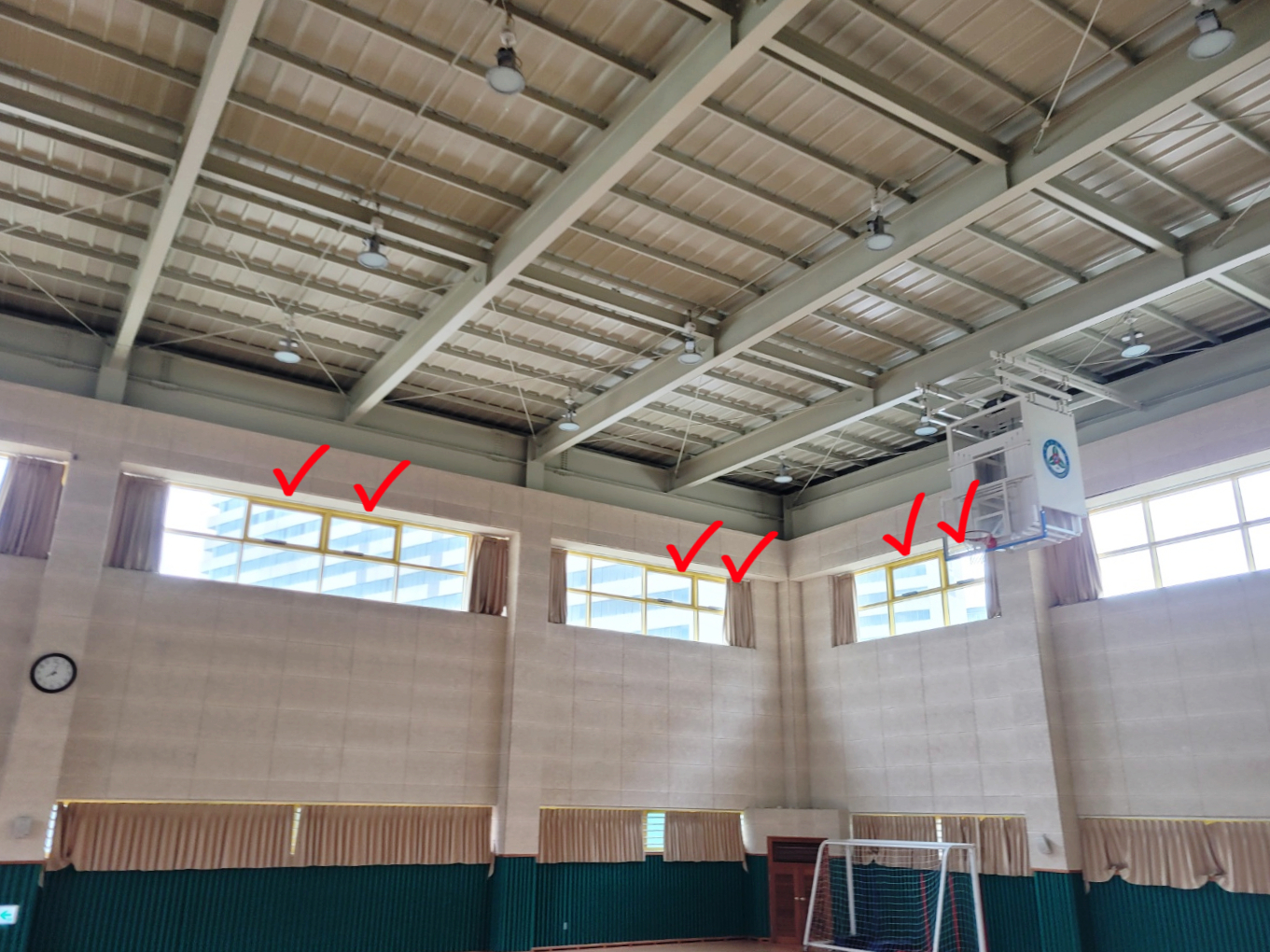

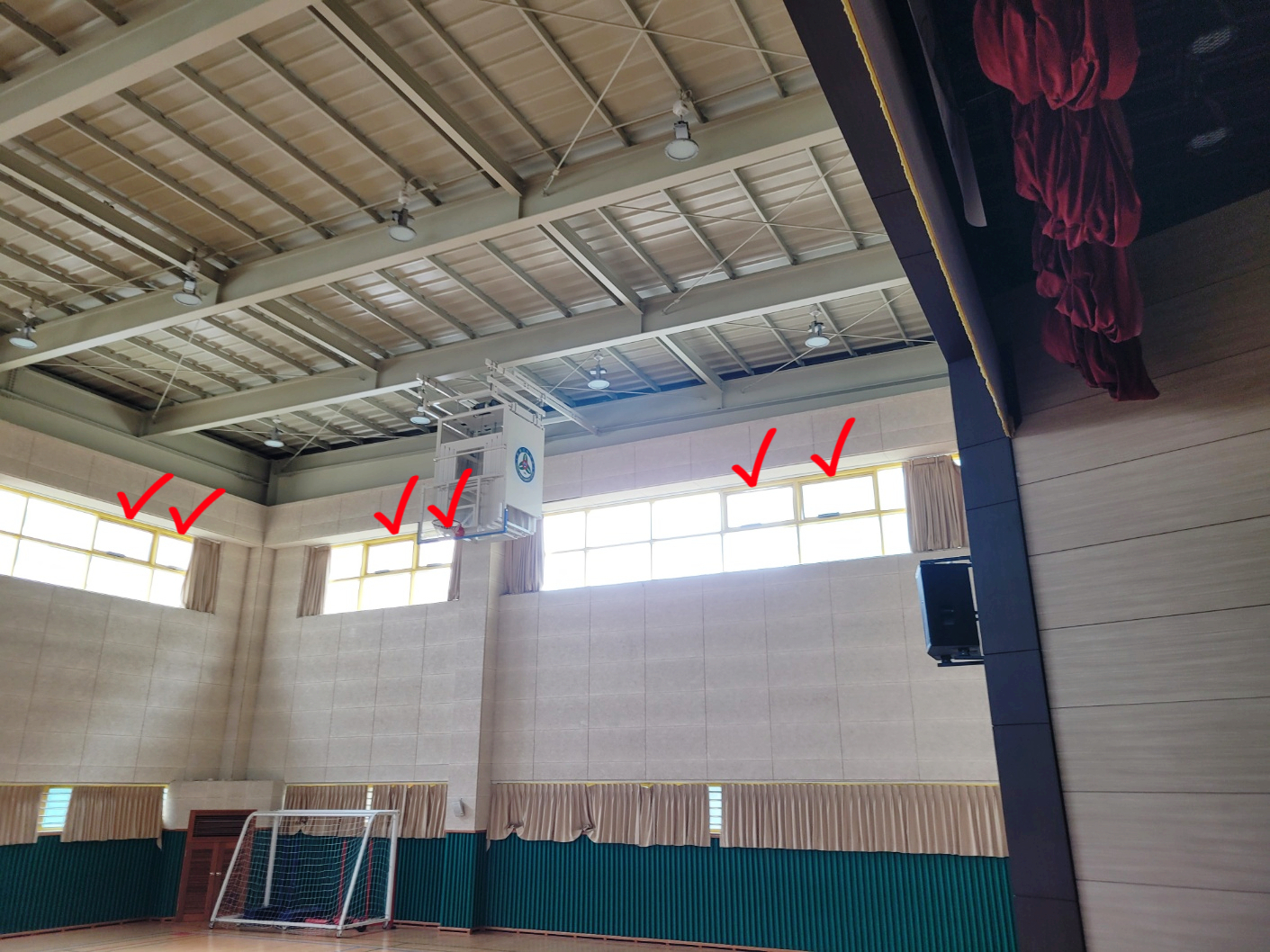

• 총 16개의 전동창이  설치된 황룡 초등학교 강당 경우, 3면에 설치되어 있어
• 1회로 보다, 적어도 2~3회로로 나눠서 작업했어야 안정적 전원공급 이 가능한 상황.
• 보통 전동창은 보조배터리를 사용 안 하나, 부족한 전원공급을 위해 잦은 고장 후 배터리 부착한 상태.





▶교체된 고장 난 전동창 개폐기입니다.

▶ 1회로 2.5A (암페어) SMPS 장착되어 있음- 전력 공급이 부족한 상황.



---



★점검 및 고장 진단 내용입니다.

1. 전동창 수량과 강당 면적에 비해 SAMP 용량이 적어 전원공급이 원활하지 않았습니다.
2. 배선도 얇은 20AWG로 전체 작업 되어 있음. 적어도 HIV1.5SQ로 작업했어야...
3. 개폐기 교체 후 전체 실험 동작 후, 고장 난 개폐기 수량은 7대 (기판 불량으로 파악).
4. 1대는 개폐기 교체 이후, 6대 개폐기 교체해야 하는 상황입니다.
5. 일단 전부 닫아둔 상태이나, 이후 다시 동작시 안 닫히는 문제 발생.
6. 면적에 비해 적은 용량의 SMPS와 1회로의 배선 문제로 잦은 고장 발생 원인.
7. 만약 우천 시 문이 열려 있으면 누수로 인한 기판 쇼트로 전체 고장의 원인도 됩니다.



※결론.

1. 전원반 내부의 용량이 큰 SMPS 교체.
2. 기판 고장 난 개폐기 6대 교체.

해야 다가올 여름과 장마에 고장 없이 사용할 거 같습니다.



~이상~
