대전 힐스테이 대형 상가 케이스먼트 배연창 시공설치

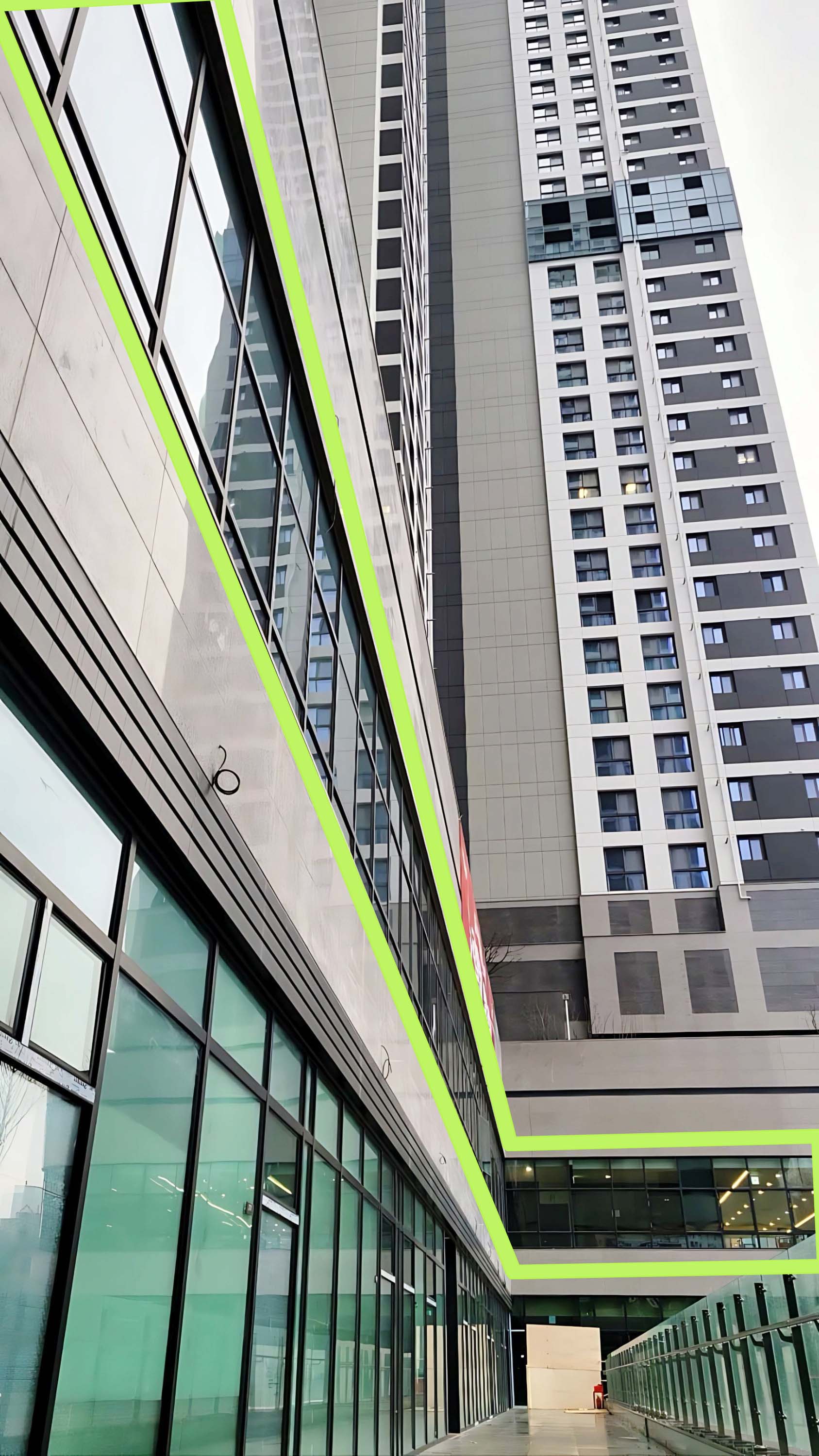

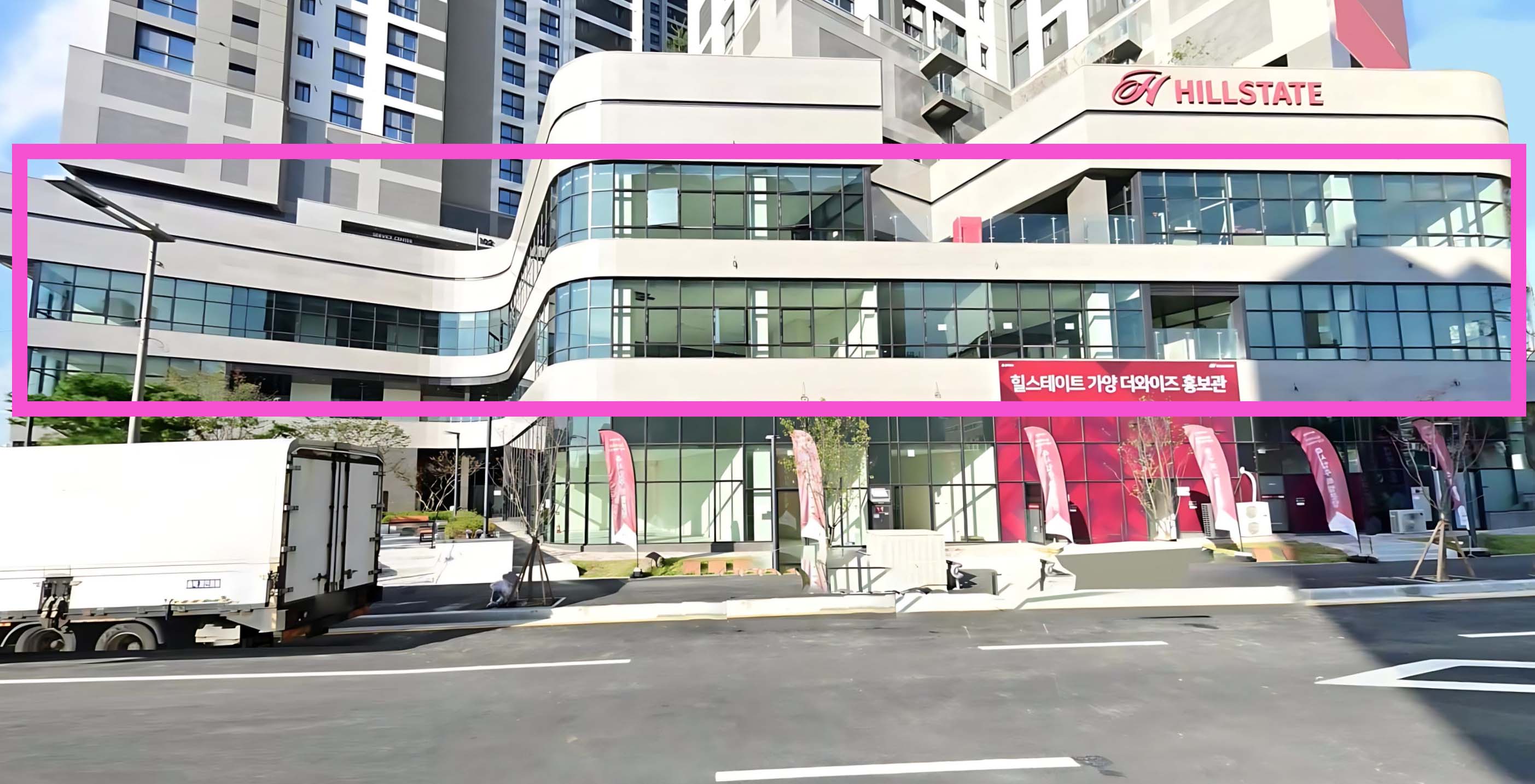

힐스테이트 가양 더 와이즈 상가 배연창 개폐기 시공 설치
- 위치: 대전광역시 동구 가양동 452-1번지 일원
- 규모: 지하 4층 ~ 지상 49층, 3개 동
- 상가 구성: 지상 1층 ~ 3층, 총 69호실
- 1층: 33실
- 2층: 23실
- 3층: 13실
- 케이스먼트 배연창 개폐기 시공은 2F~3F, 전원 반 연동 제어기 시공 설치 과정입니다.
|
대전 힐스테이
가양 더와이즈 상가 구역 |
A 섹터
|
B 섹터
|
연동 제어기
|
전원 반
|
TOTAL
( 개폐기 ) |
|
2F
|
7 EA
|
5 EA
|
2 EA
|
1 EA
|
12 EA
|
|
3F
|
8 EA
|
X
|
2 EA
|
1 EA
|
8 EA
|
|
TOTAL
|
15 EA
|
5 EA
|
4 EA
|
2 EA
|
20 EA
|

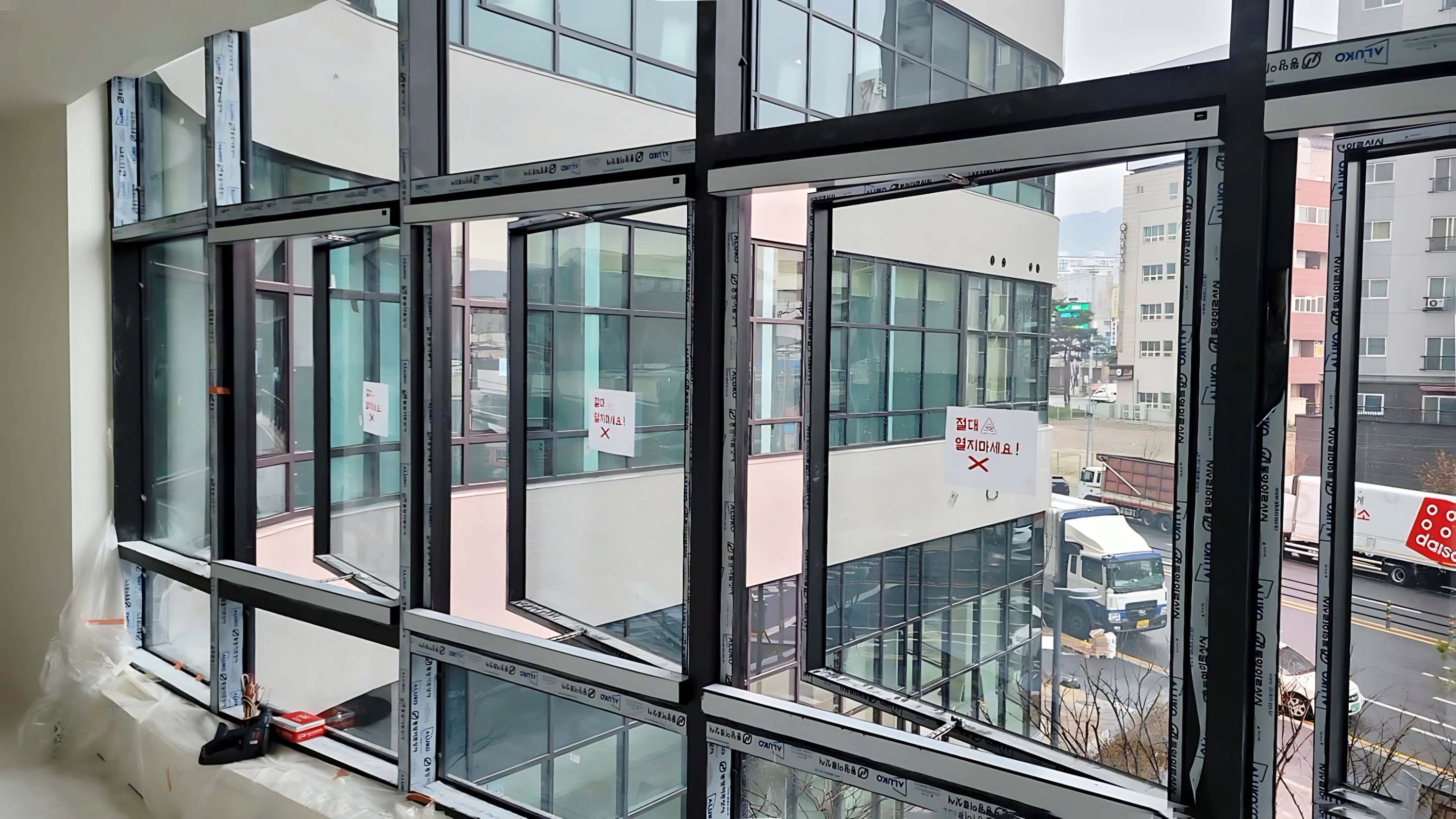

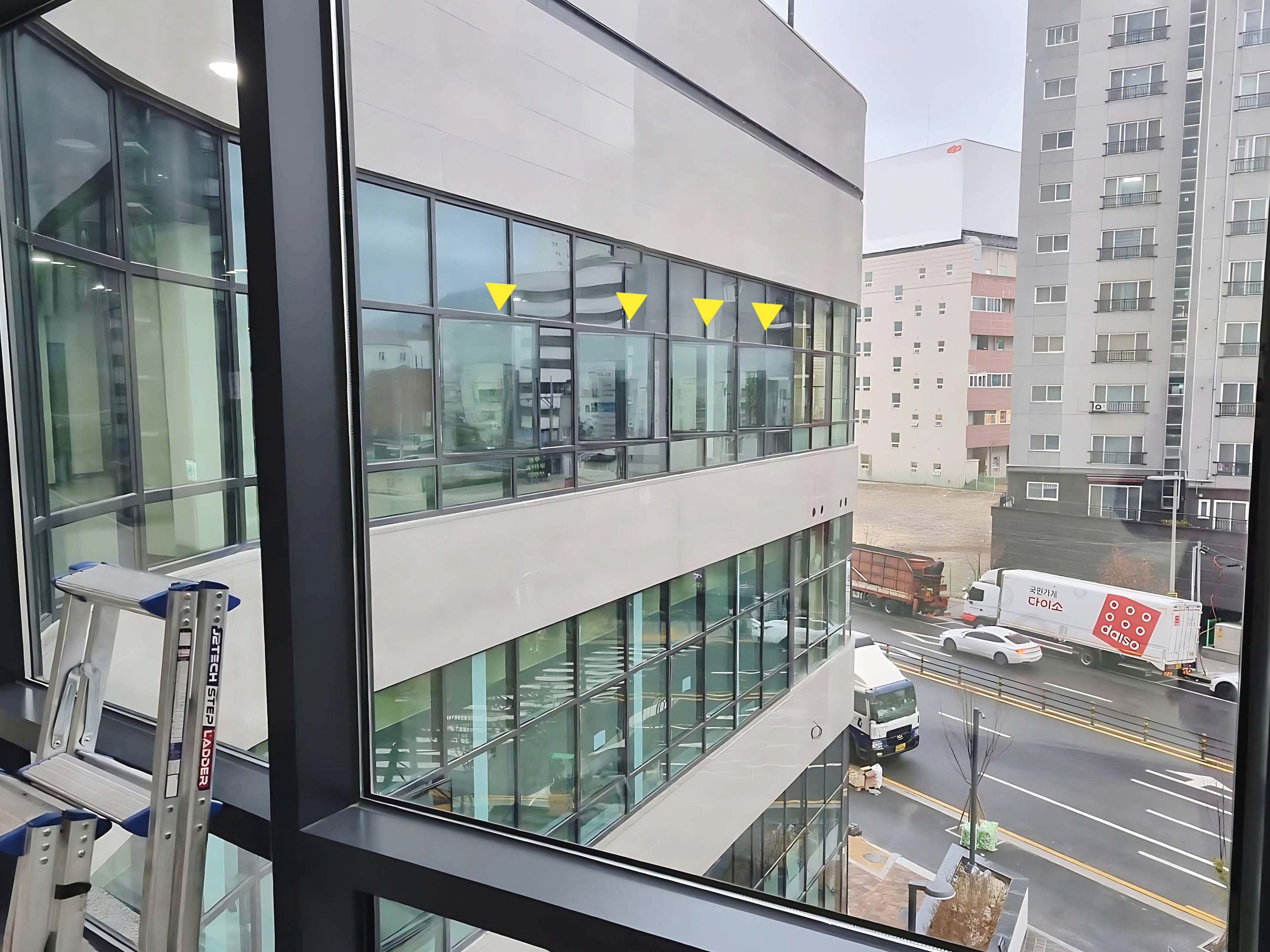

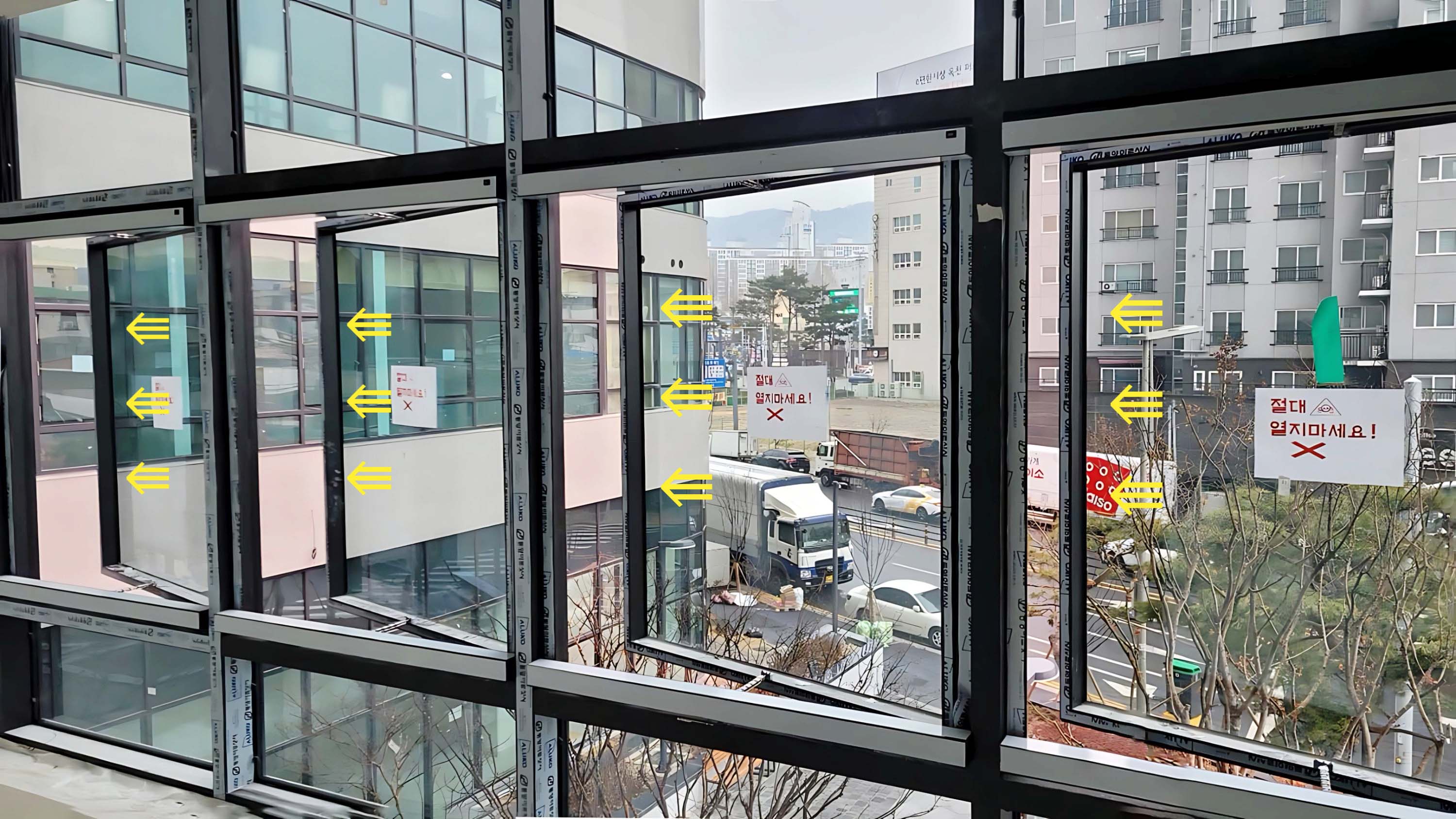

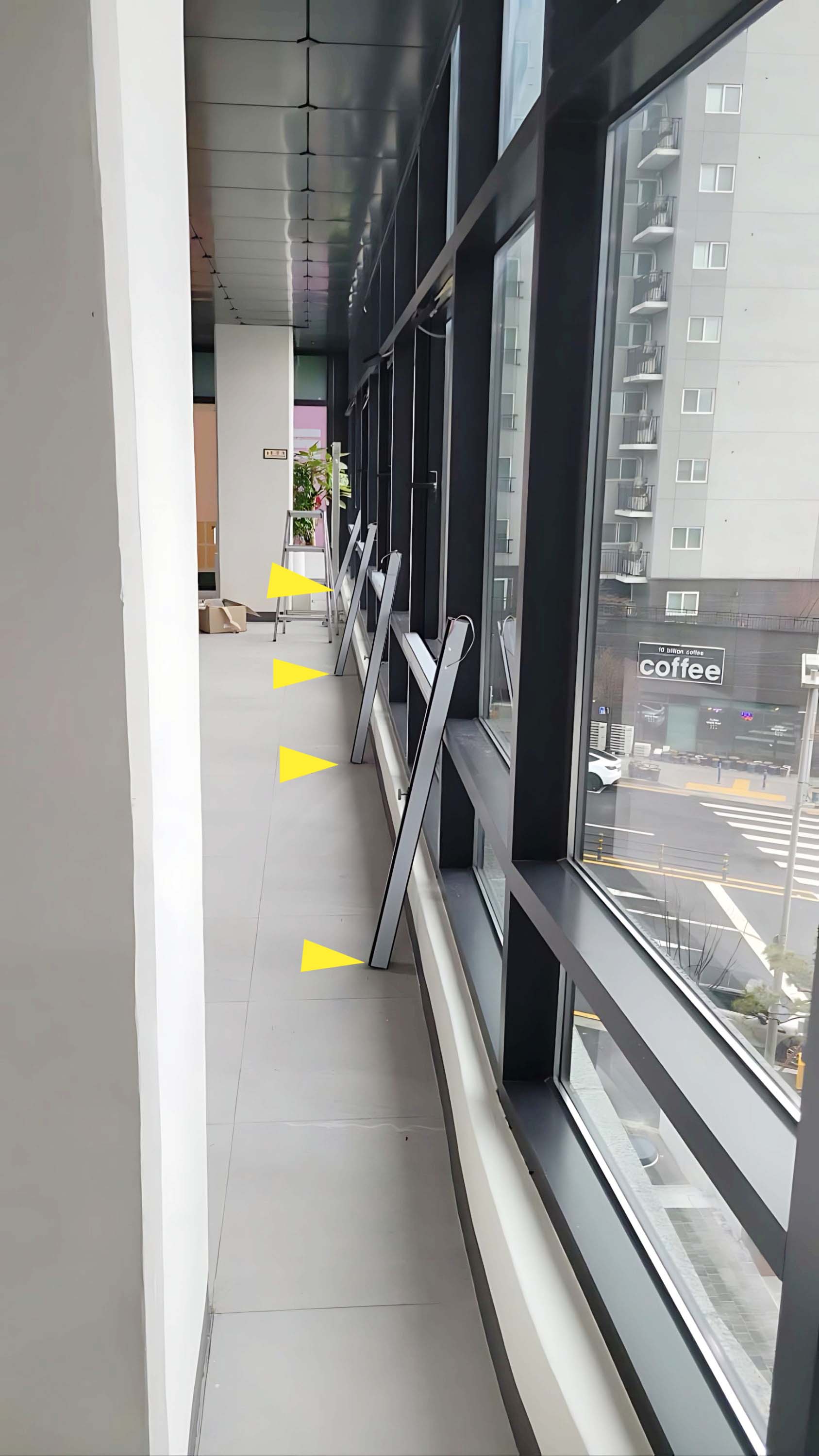

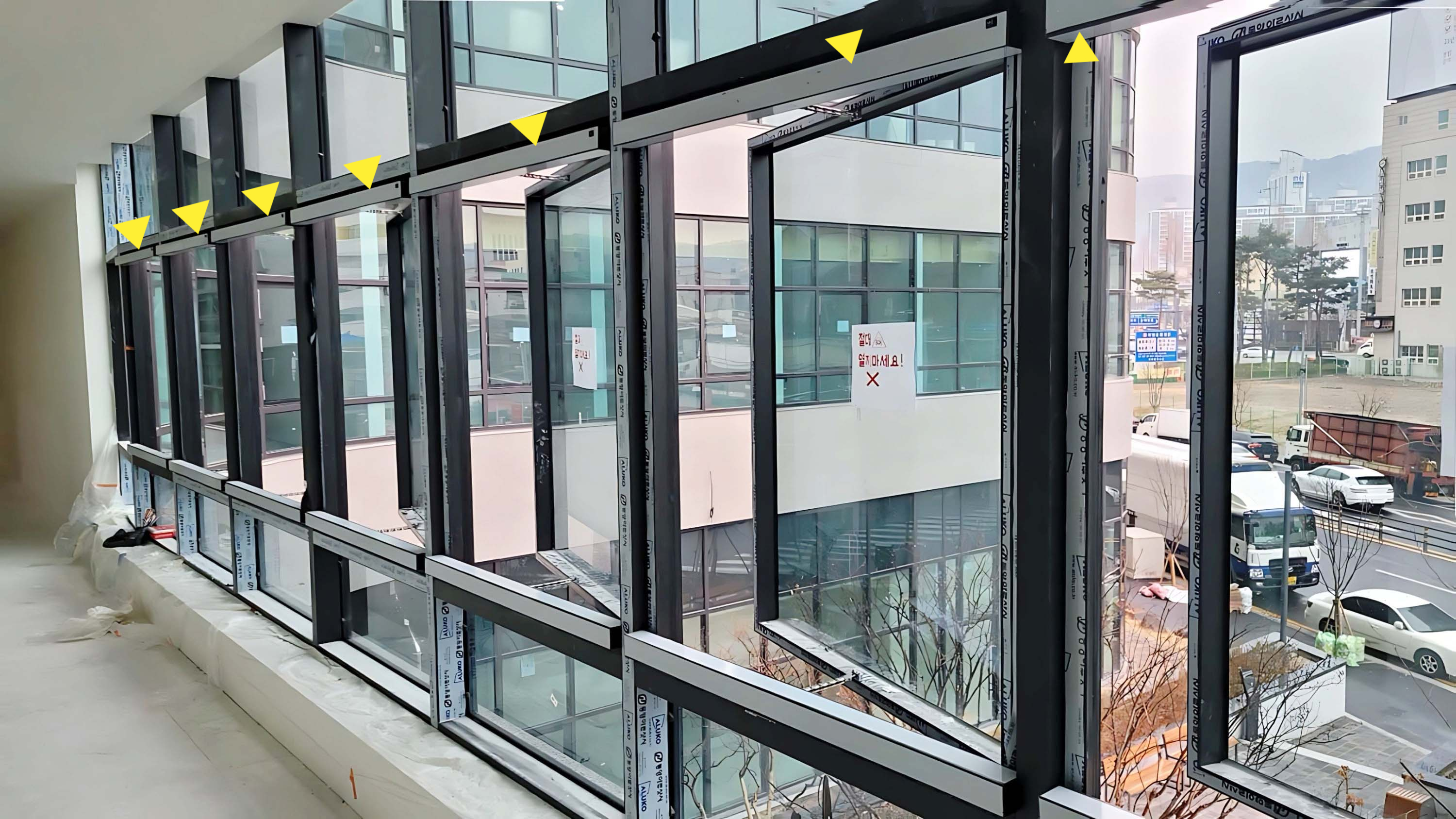

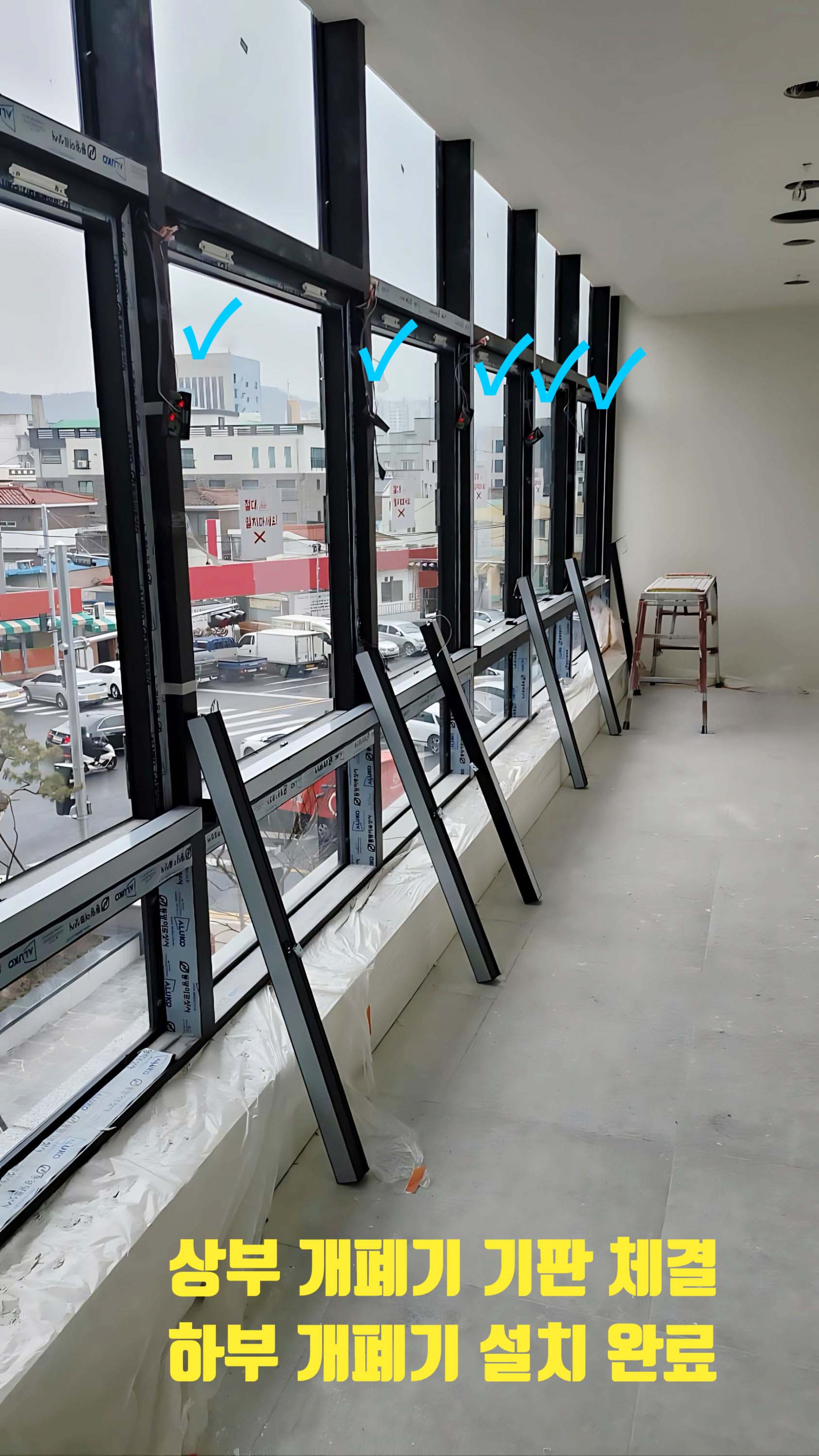

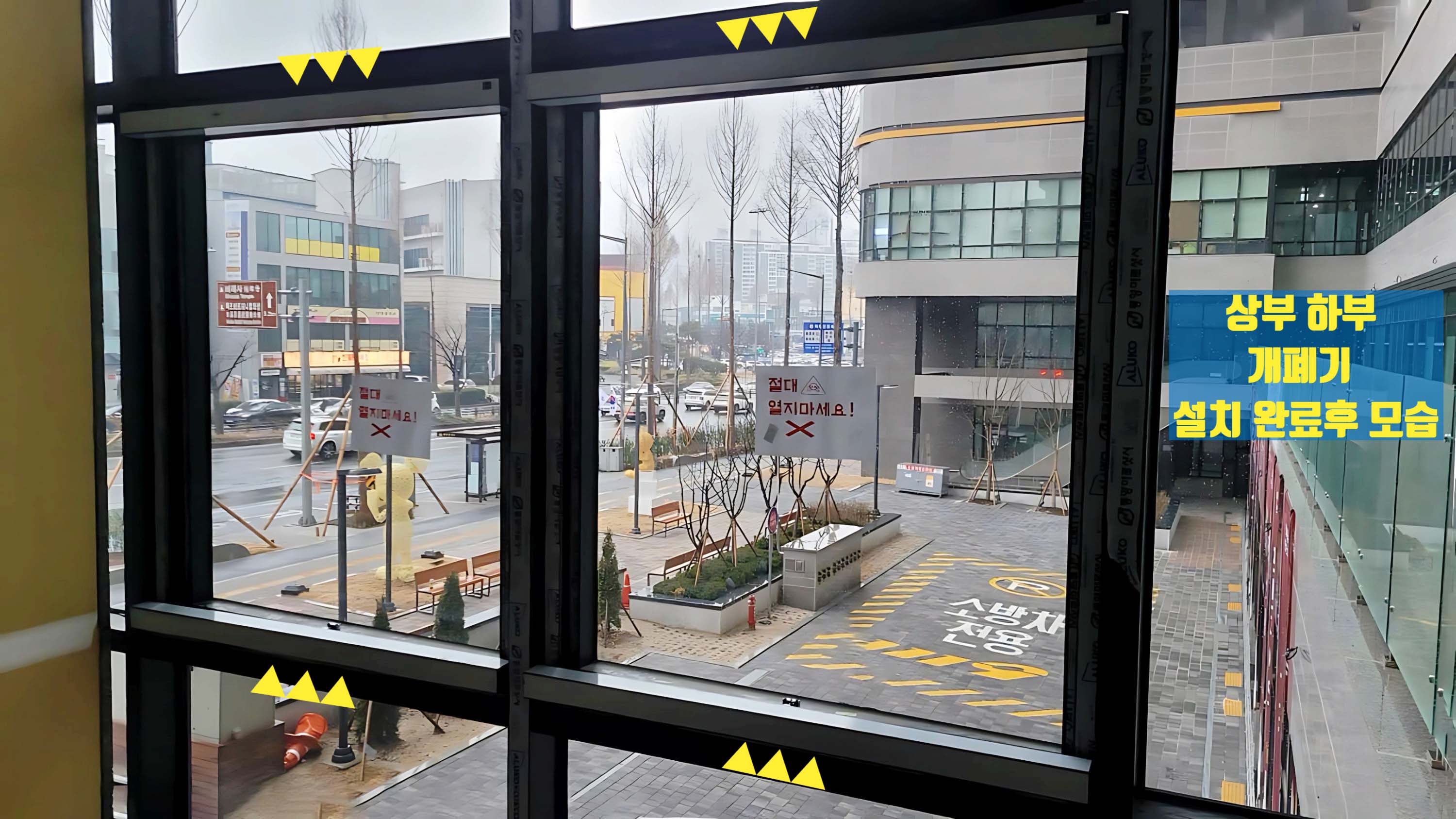

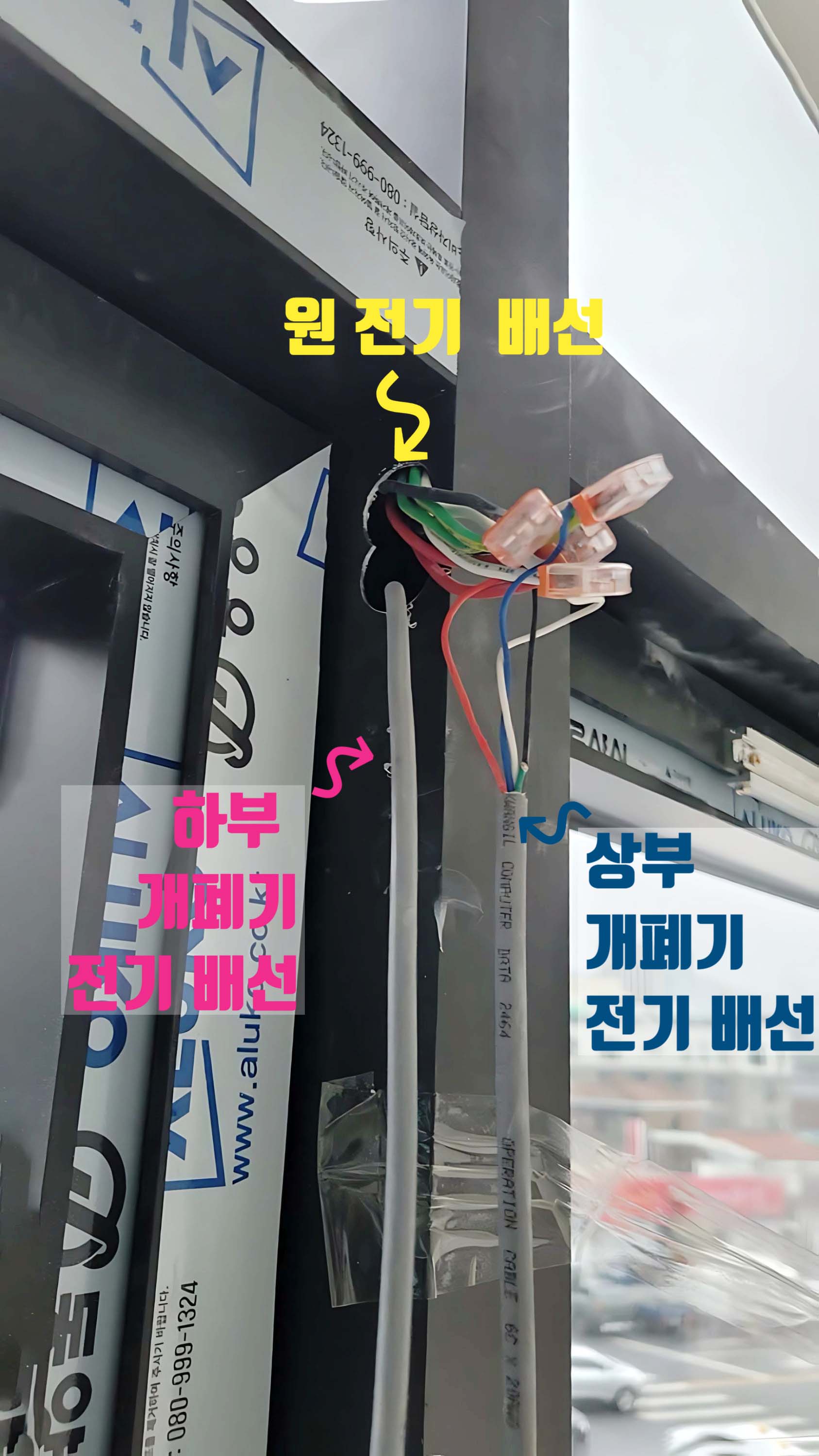

▼케이스먼트 창호 개폐기 시공 설치 및 동작 테스트 과정입니다.

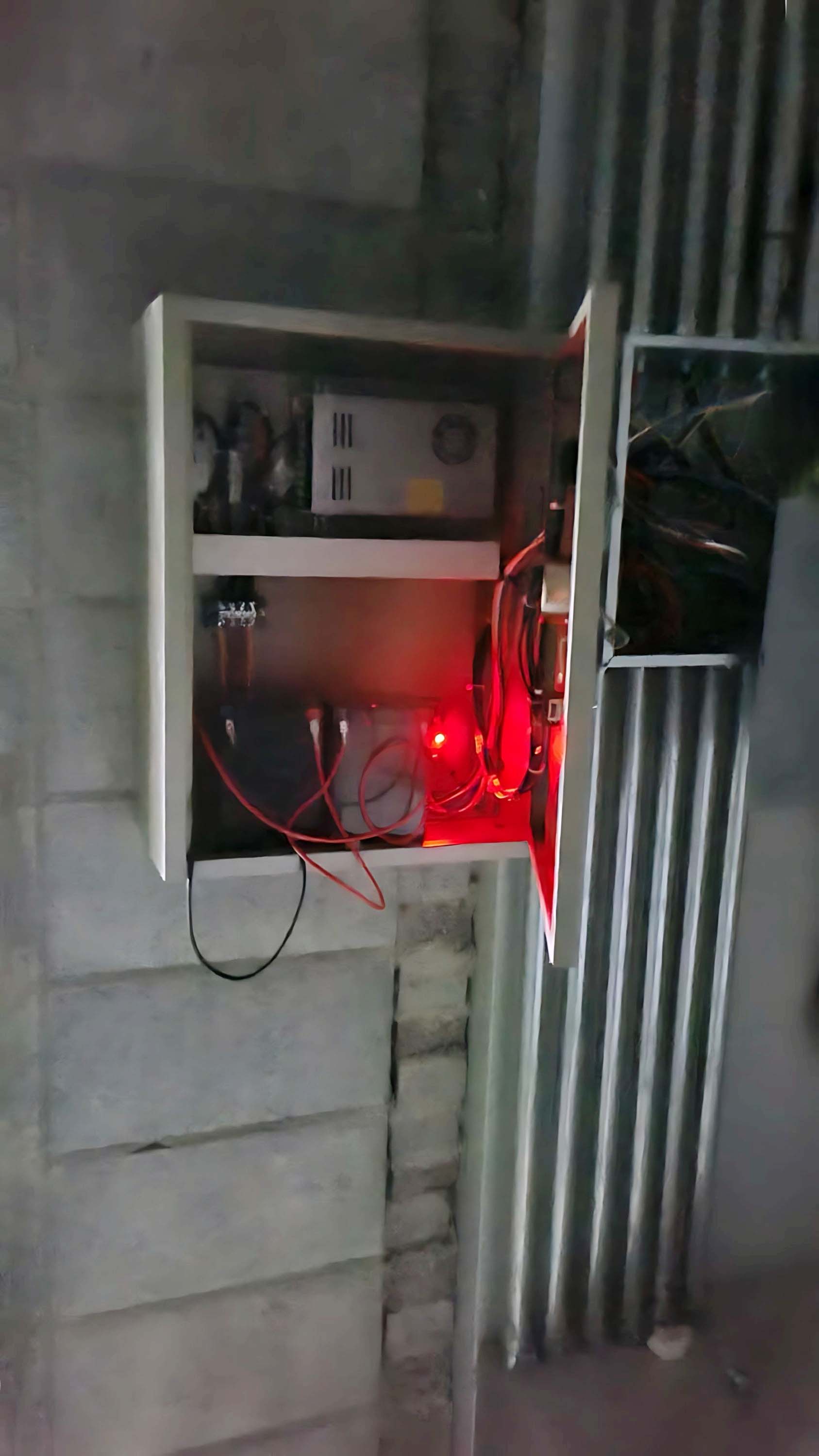

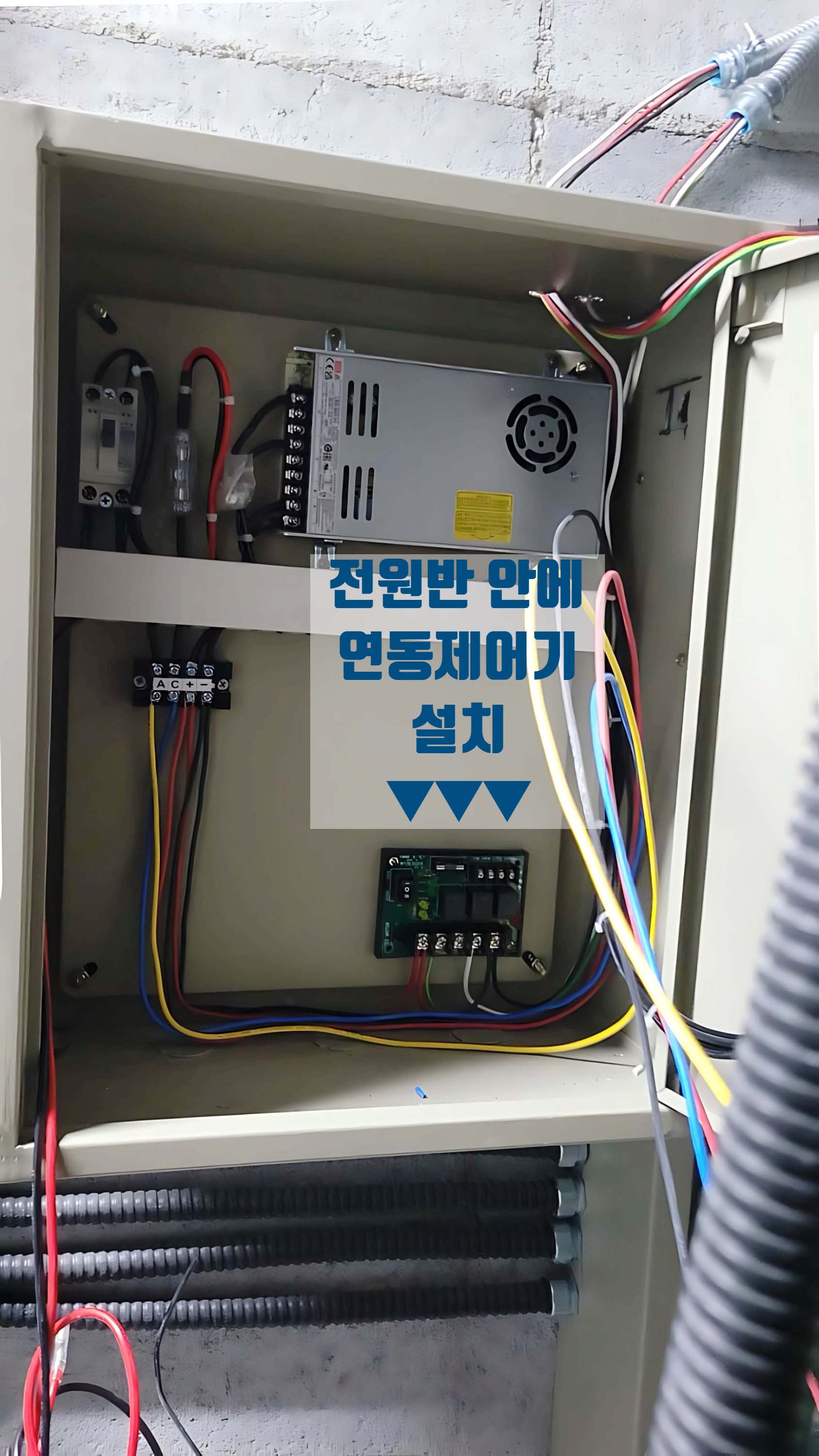

- 2F~3F 층별 연동 제어기와 전원반 설치 과정입니다.

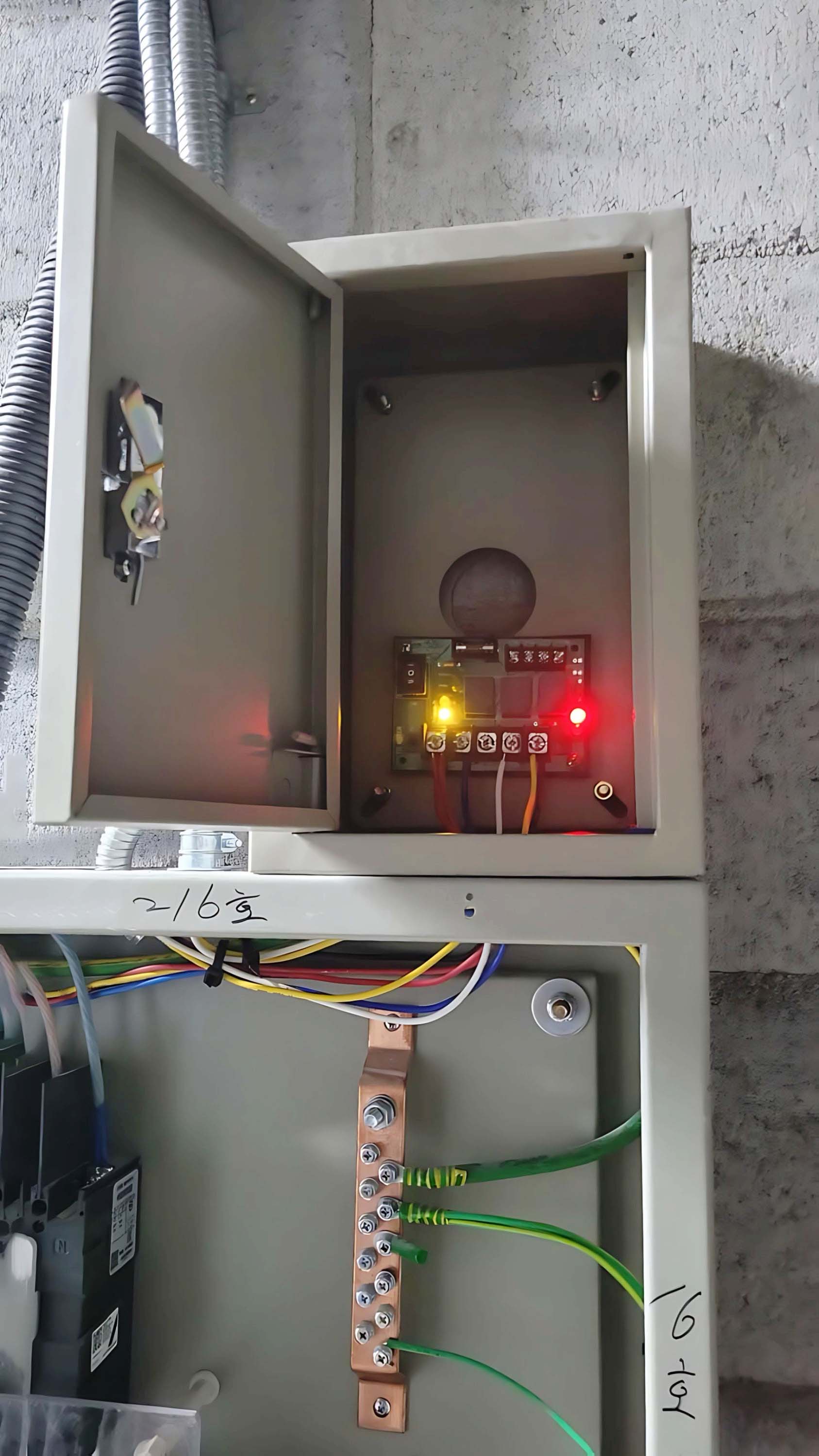

- 전원반이 설치된 섹터는 전원반함 안에 연동 제어기 함께 설치.
- 전원반이 없는 섹터는 개별 연동 제어기함 시공 설치.
대형 주상복합 배연창 설치는 화재 발생 시 연기를 효과적으로 배출하여 인명 피해를 최소화하는 데 매우 중요한 역할을 합니다. 관련 법규와 설치 기준, 그리고 최신 출시되는 배연창 개폐기 기능입니다.
1. 관련 법규 및 설치 기준
- 건축법 시행령 및 건축물의 설비기준 등에 관한 규칙:
- 일정 규모 이상의( 6F 이상) 건축물에는 배연 설비 또는 배연창을 설치해야 합니다.
- 방화 구획된 공간마다( 바닥면적 1/100) 최소 1개 이상의 배연창을 설치해야 하며, 배연창의 유효 면적은 관련 법규에서 정하는 기준에 따라 산정해야 합니다.
- 배연창은 화재 시 자동으로 개방되어야 하며, 수동으로도 개폐가 가능해야 합니다.
- 배연창의 위치는 천장 또는 반자로부터 일정 거리 이내에 설치해야 하며, 연기가 효과적으로 배출될 수 있도록 설계해야 합니다.
- 소방 관련 법규:
- 배연창 설치와 관련된 소방 관련 법규를 준수해야 합니다.
- 화재 감지 시스템과 연동하여 자동으로 배연창이 개방되는 시스템을 구축해야 합니다.
2. 대형 주상복합 배연창 설치의 중요성
- 인명 안전 확보:
- 화재 시 발생하는 유독가스와 연기는 인명 피해의 주요 원인입니다.
- 배연창은 이러한 유독가스와 연기를 신속하게 배출하여 거주자들의 안전을 확보합니다.
- 소방 활동 지원:
- 배연창은 소방관들이 화재 현장에 접근하고 진압하는 데 도움을 줍니다.
- 연기 배출을 통해 시야를 확보하고, 소방 활동을 원활하게 수행할 수 있도록 지원합니다.
- 건물 보호:
- 연기 확산을 방지하여 건물 내부의 재산 피해를 최소화합니다.
3. 최신 기술 동향
- 자동 제어 시스템:
- 화재 감지 시스템과 연동하여 자동으로 배연창을 개방하는 스마트 시스템이 개발되고 있습니다.
- IoT 기술을 활용하여 원격으로 배연창을 제어하고 상태를 모니터링하는 시스템도 등장하고 있습니다.
- 고성능 배연창:
- 단열 성능과 기밀 성능이 뛰어난 고성능 배연창이 개발되고 있습니다.
- 원터치 방식과 CPU 타입으로 한번 터치로 개폐 가능하고, 장애물 인식 시 자동 멈춤으로 과부하 동작 방지.
- 화재 시 높은 온도와 압력에도 견딜 수 있는 내화 성능을 갖춰 실험 성적서가 발급되는 배연창이 개발되고 있습니다.
- 디자인 다양화:
- 건축물의 디자인과 조화를 이루는 다양한 디자인의 배연창이 개발되고 있습니다.
- 건축물의 외관을 해치지 않으면서도 효과적인 배연 기능을 제공하는 배연창이 등장하고 있습니다.
4. 설치 시 고려 사항
- 건축물의 특성:
- 건축물의 규모, 층수, 용도 등을 고려하여 적절한 배연창 설치 계획을 수립해야 합니다.
- 화재 안전 기준:
- 관련 법규 및 화재 안전 기준을 준수하여 배연창을 설치해야 합니다.
- 유지 보수:
- 배연창의 정상 작동을 위해 정기적인 점검과 유지 보수가 필요합니다.
- 국내 생산 제품은 설치 후 부품 교환 및 AS 가 지속적으로 가능하여 사용 기한 연장하는데 유리 한 조건을 제시합니다.
케이스먼트 배연창은 배연 면적 확보에 유리한 몇 가지 이점을 제공합니다. 주요 이점은 다음과 같습니다.
1. 넓은 개방 각도:
- 케이스먼트 창은 측면 경첩을 사용하여 최대 90도까지 완전히 열릴 수 있습니다. 이는 다른 유형의 창문보다 훨씬 넓은 개방 각도를 제공하여 연기가 빠져나갈 수 있는 면적을 극대화합니다.
- 특히 화재 시 발생하는 뜨거운 연기는 위로 상승하는 특성이 있는데, 케이스먼트 창은 이러한 연기의 흐름을 방해 없이 외부로 배출하는 데 효과적입니다.
2. 효과적인 기류 형성:
- 케이스먼트 창은 바람의 방향에 따라 창문을 열어 기류를 효과적으로 형성할 수 있습니다.
- 이는 화재 시 발생하는 연기를 신속하게 외부로 배출하고, 신선한 공기를 유입시켜 시야 확보 및 호흡을 돕는 데 중요한 역할을 합니다.
3. 다양한 크기 및 디자인:
- 케이스먼트 창은 다양한 크기와 디자인으로 제작될 수 있어 건축물의 특성에 맞춰 배연 면적을 최적화할 수 있습니다.
- 또한, 필요에 따라 여러 개의 케이스먼트 창을 조합하여 넓은 배연 면적을 확보할 수 있습니다.
- 창을 교체하는 것이 아닌 기존 창에 개폐 기계를 설치하여 배연 면적을 확보합니다. (단, 피스 창 제외 )
4. 안전성:
- 케이스먼트 창은 잠금장치가 견고하여 외부 침입을 막는 데 효과적입니다.
- 화재 발생 시에는 손쉽게 열 수 있어 안전한 대피를 돕습니다.
- 화재 시 넓은 면적으로 인명구조 및 소방관들의 진입에 도움을 줄 수 있습니다.
배연창 관련 법규:
- 건축법 및 건축물의 설비기준 등에 관한 규칙에 따라 일정 규모 이상의 건축물에는 배연 설비 또는 배연창을 설치해야 합니다.
- 배연창의 유효 면적은 관련 법규에서 정하는 기준에 따라 산정해야 하며, 건축물의 용도 및 규모에 따라 필요한 배연 면적이 달라질 수 있습니다.
대형 상가 및 주상 복합 내 배연창 ( 화재안전 창 ) 설치에 궁금한 점이 있으시면 언제든지 연락해 주세요.
- 케이스먼트 창호 배연창 개폐기 종류별 용도가 궁금하신가요?
- 2 M2 C (투모터투체인) 상하 개폐기 설치 비용이 궁금하신가요?
- 배연창 개폐기 설치 비용 궁금하신가요?
- 배연창 개폐기 P형 수신기와 R형 수신기 전기 배선 관계가 궁금하신가요?
- 배연창 개폐기 설치 기간이 궁금하신가요?
다양한 환경과 상황에 알맞은 케이스먼트 배연창 (화재안전 창) 무료 견적서를 받아보실 수 있니다.
☑️ 자세한 답변을 드리기 위해서는 건물의 구조, 배연창의 종류, 문제 발생 부위 등에 대한 추가적인 정보가 필요할 수 있습니다.
~이상~
