국보 디자인 - 서울 시티타워 리모델링 배연창 시공.
거창 배연창
2024. 5. 28. 00:32
시티 타워 리모델링 배연창 공사.
- 서울역 앞 시티 타워 빌딩 리모델링으로 전면 샷시교체 와 신규 배연창 개폐기 설치 시공 사례.
- 국보 디자인에서 의뢰받은 오더로 2023년 하반기 ~ 2024년 5월 작업 마침.
- 서울 중구 에 위치한 서울 시티 타워는 지하 8F~ 지상 23F으로 이중 3층~4층 에 신규 배연창 개폐기 설치.
- 기존층은 점검 보완 수리로 진행.
- 기존 창은 안에서 밖으로 떨어지는 풀 다운 창이였으나 소방법에 맞는 개폐 면적 확보를 위해
- 케이스먼트 창으로 변경 하여 좀 더 많은 개폐면적을 확보 하여 작업 진행 하였습니다.
- 1100mm ( W )*1300m / 1100mm( W )*1700mm 두 가지 사이즈로 제작.
- 2M2C (투모터 투체인 ) , CPU 타입의 개폐기로 시공.
- 기존 연동 제어기와 전원반은 교체 없이 사용하기 위해, 개폐기는 마이너스 기동으로 작업 시공.

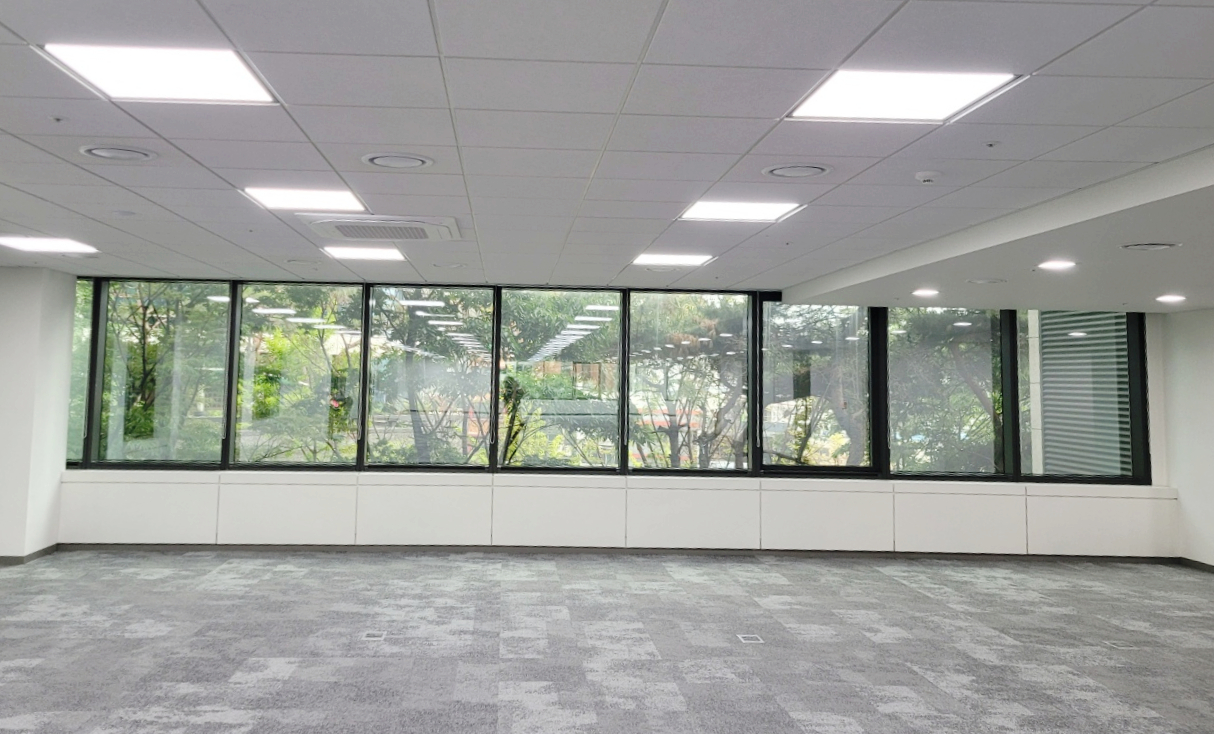

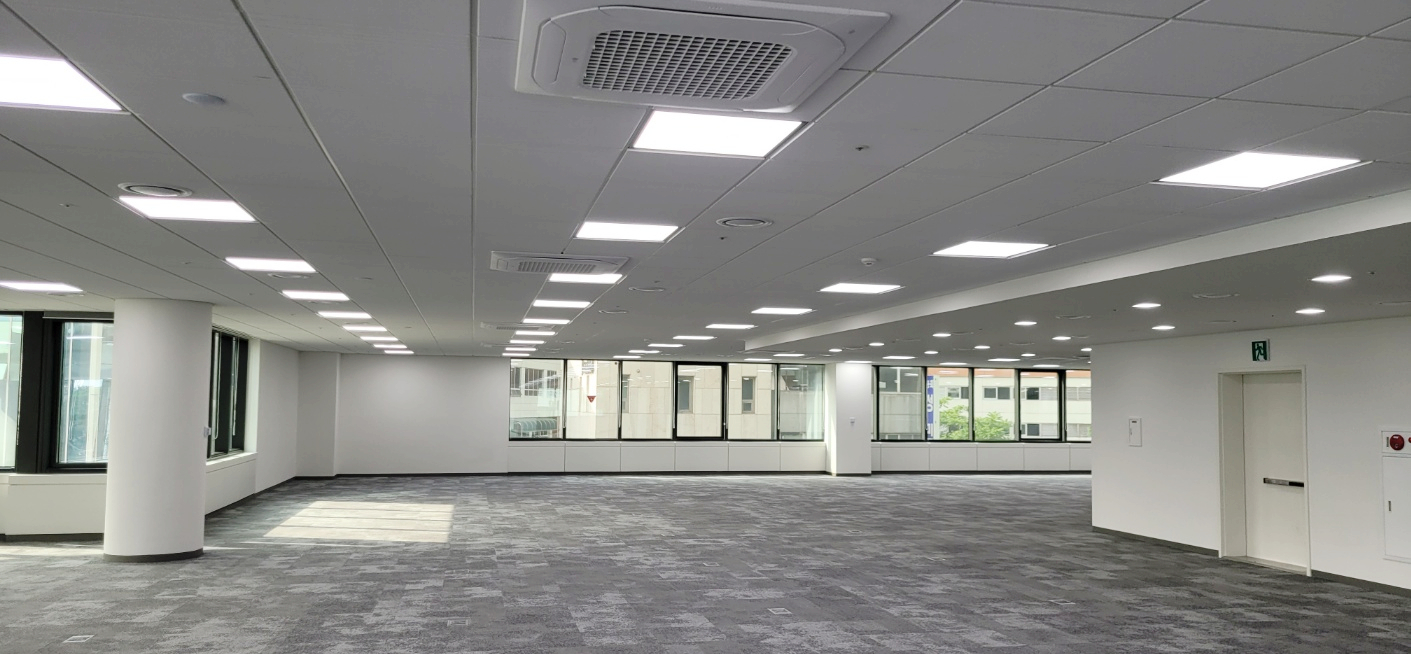

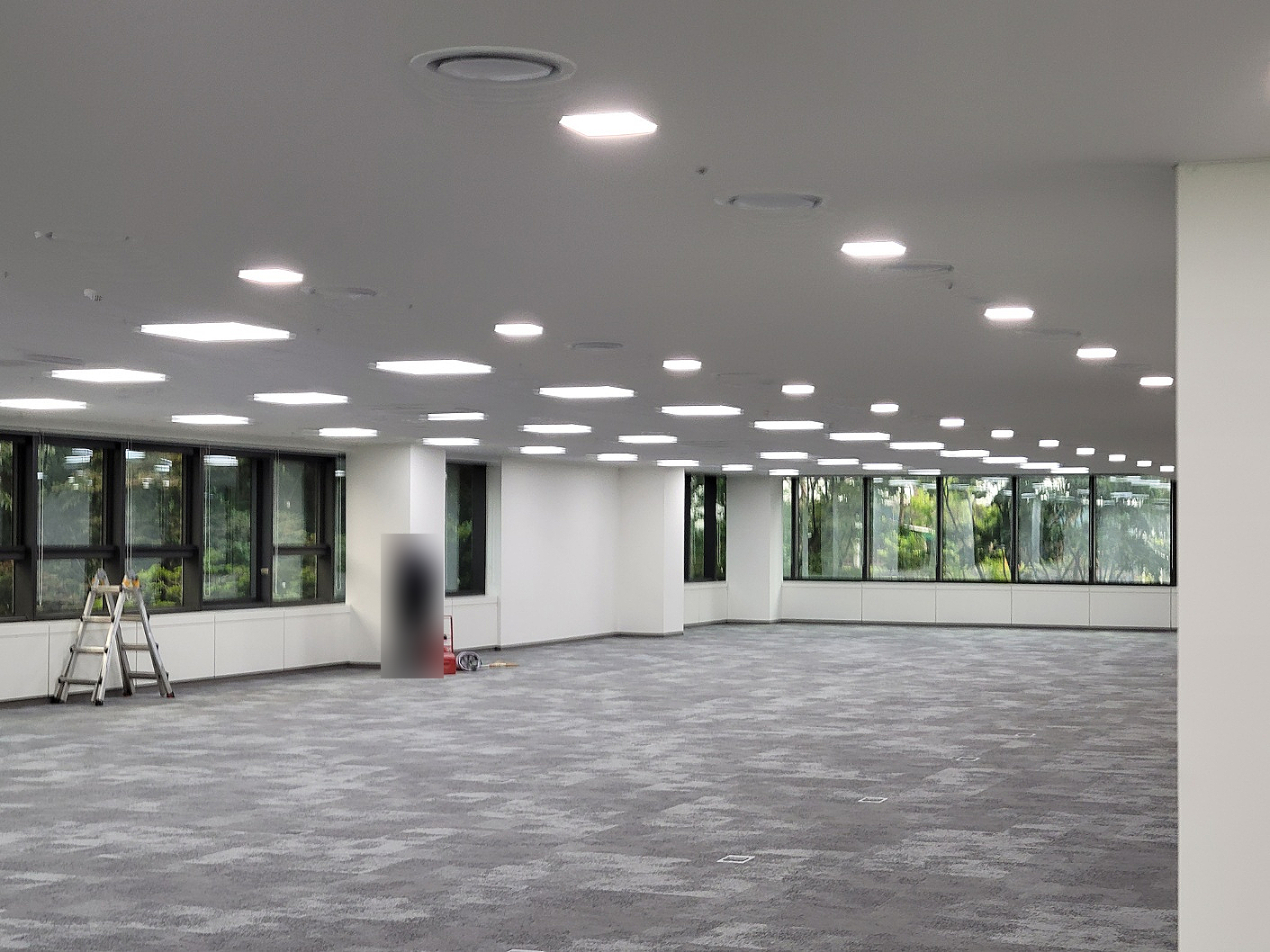

이노베이션 후 내부 전경 .

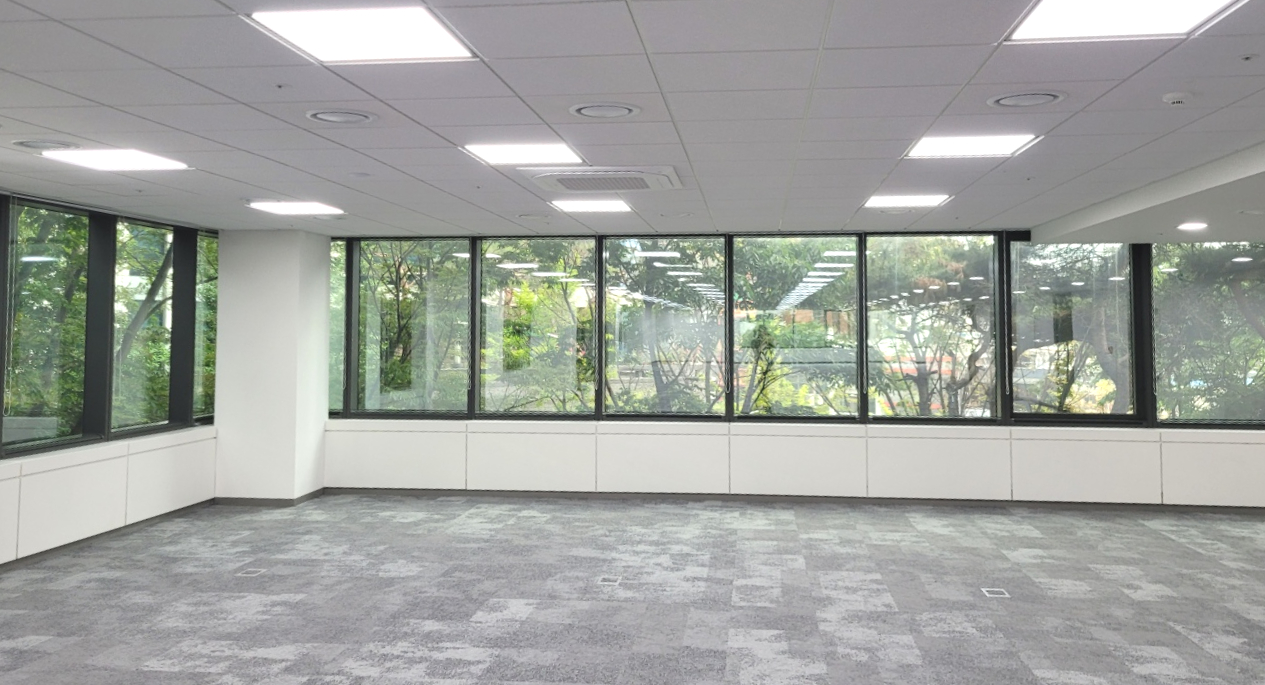

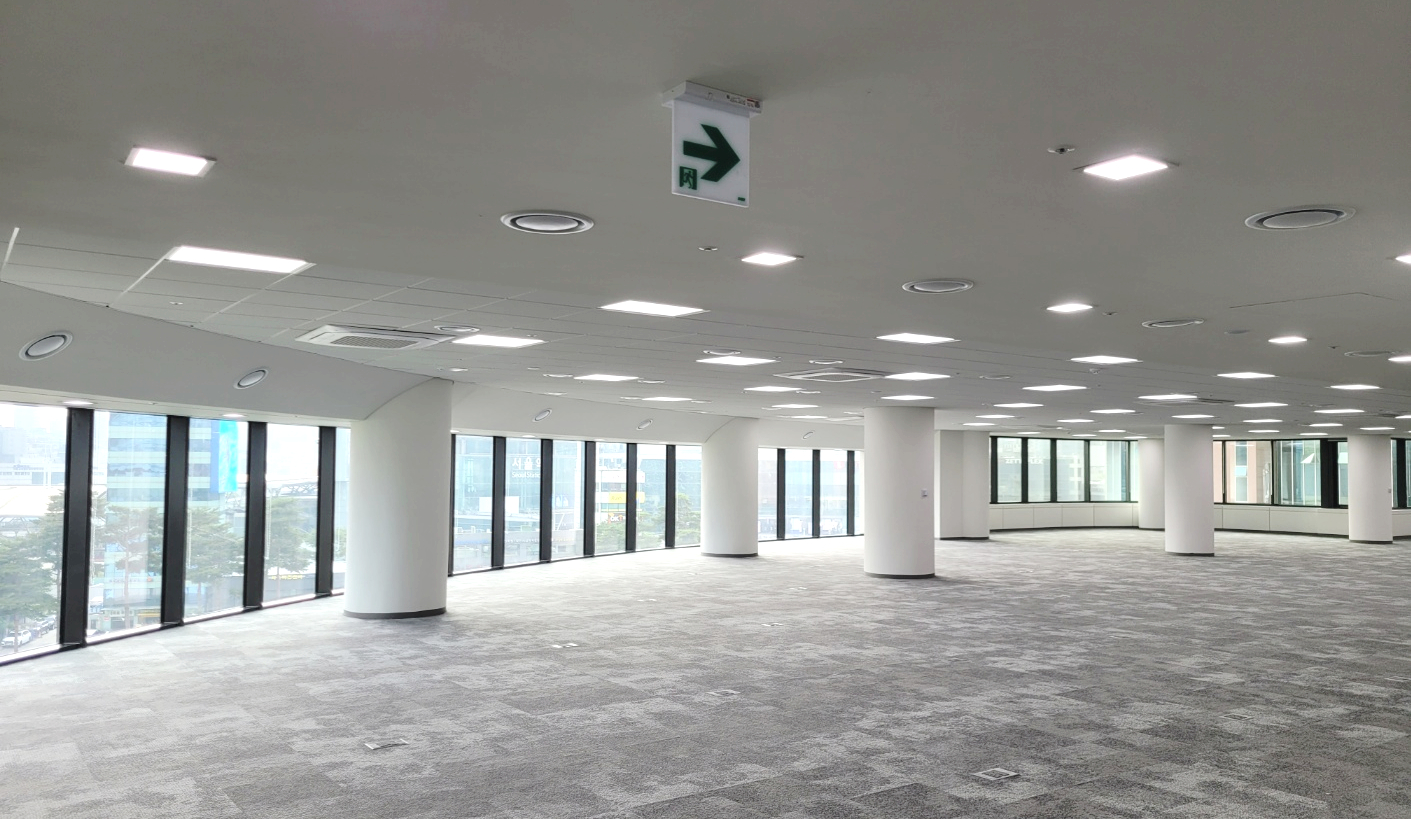

- 샷시 교체 후, 배연창 개폐기 설치 후모습입니다.

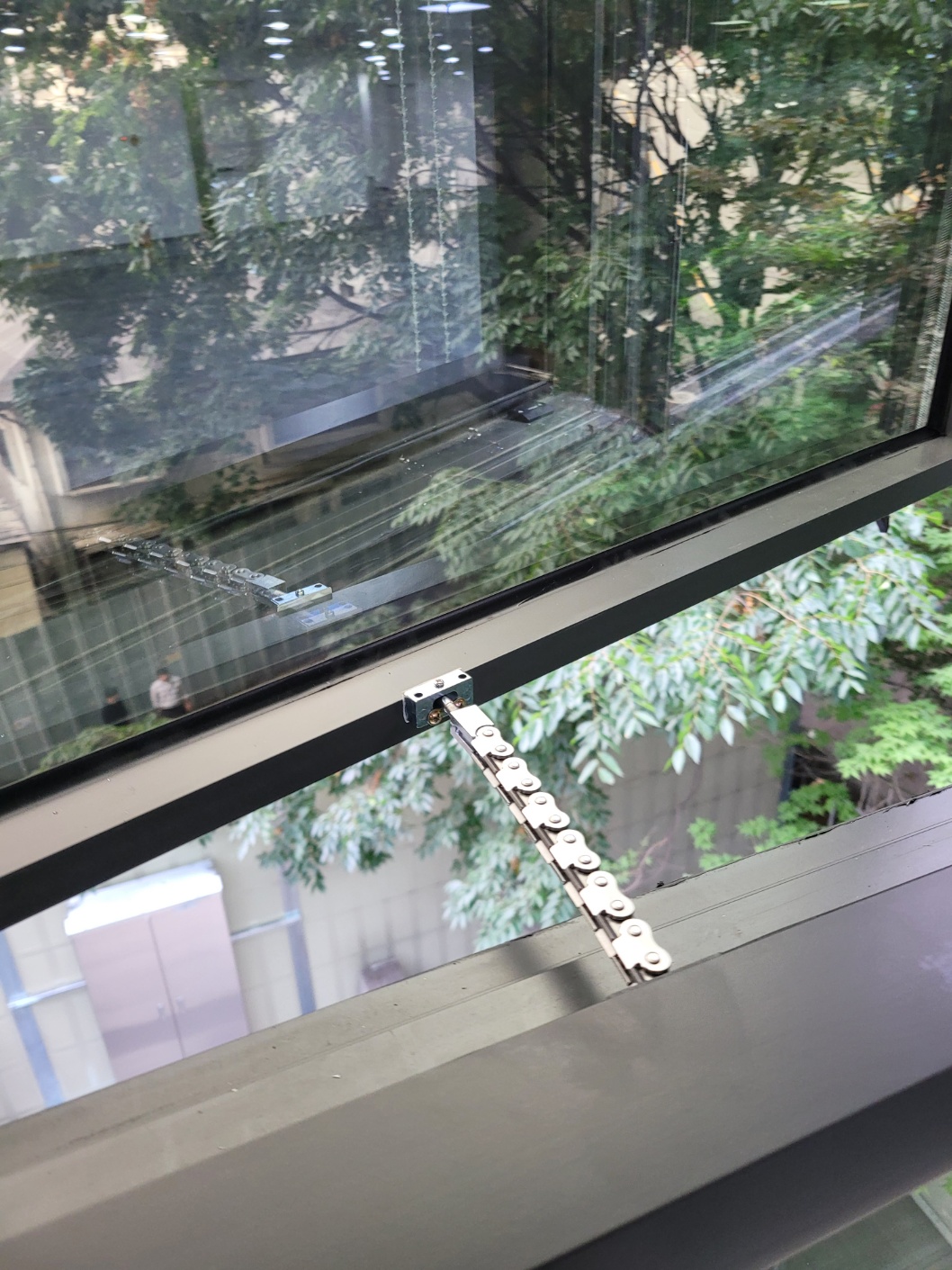

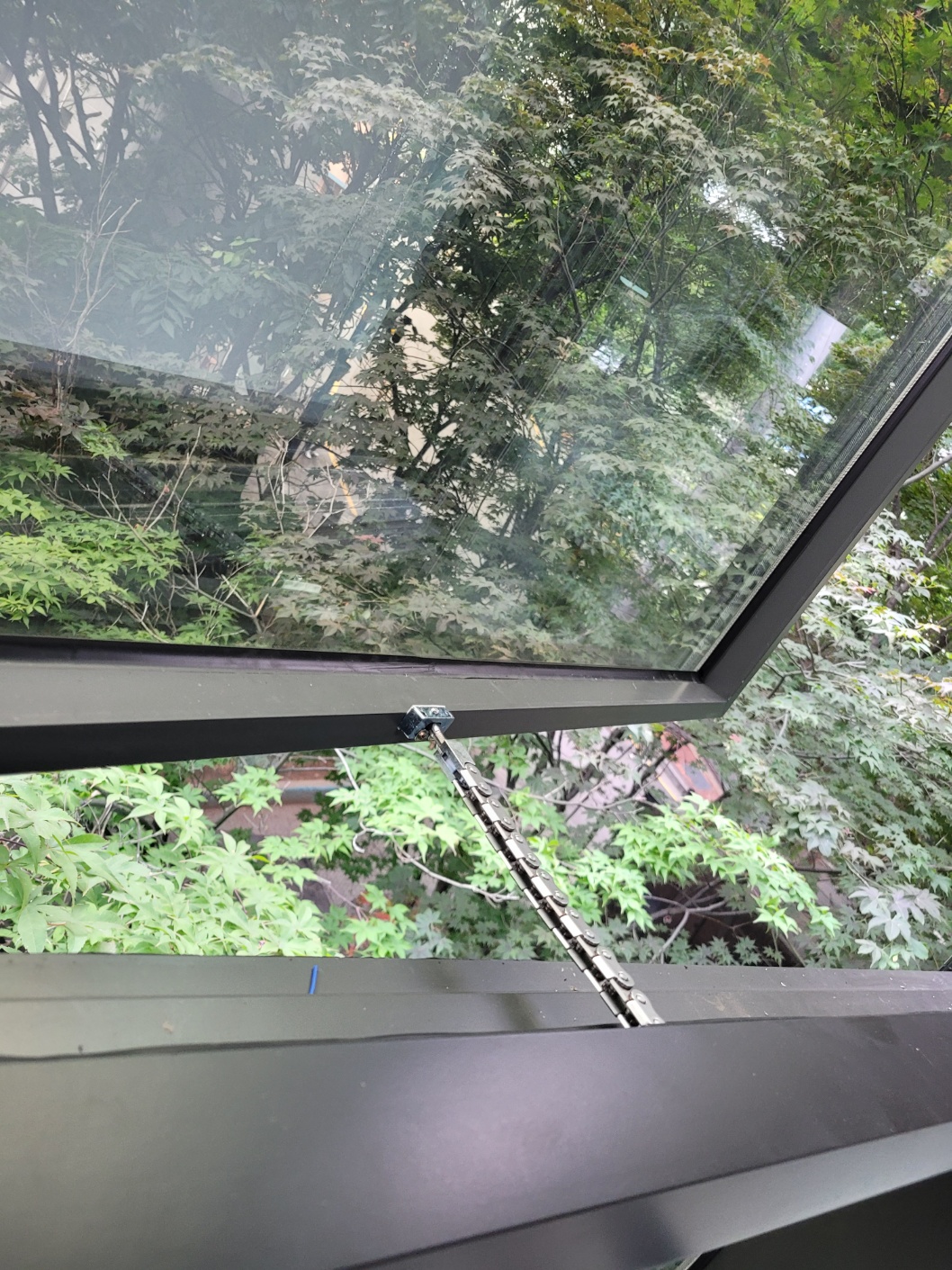

배연창 개폐기 설치 과정.
- 배연창 개폐기 설치 시공 과정입니다.

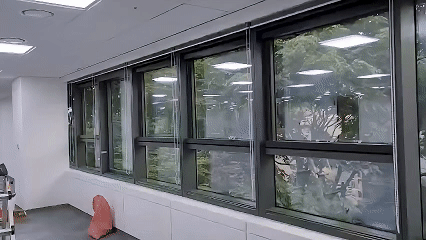

▶층 전체 연동 테스트 확인동작.
※현장 소장님과 담당자분들과 함께 연동테스트 개별테스트 확인 완료.
~이상~
