부산 운동시설 용도변경 배연창
- 부산 금정구 위치한 워너 짐( WINNER GYM ) , 배연창 +전기배선 설치 시공.
- 배연 면적을 확보하기 위해 기존 고정된 피스 창을 떼어내고 , 케이스먼트 창으로 교체 작업 의뢰 주심.
- 금액이 높아지고 공사 일정이 길어져, 구청에서 정해준 3헤바(면적)로 다시 작업 견적 상담.
- PJ 창 사이즈 = 가로 1050㎜ , OPEN 200㎜ = 0.2 헤바.
- 기존창 철거비용,케이스먼트창 3개 작업 비용 , 스카이 사용료 등등... 절감.
- 기존 PJ 창 ( 프로젝트 창)으로 배연창 개수를 늘려, 공사비와 일정을 줄이면서 배연 면적 확보.
- 기존 설치된 배연창이 없어 전기배선과 소방 신호 체결, 각 창까지의 배선 작업도 동시 진행.

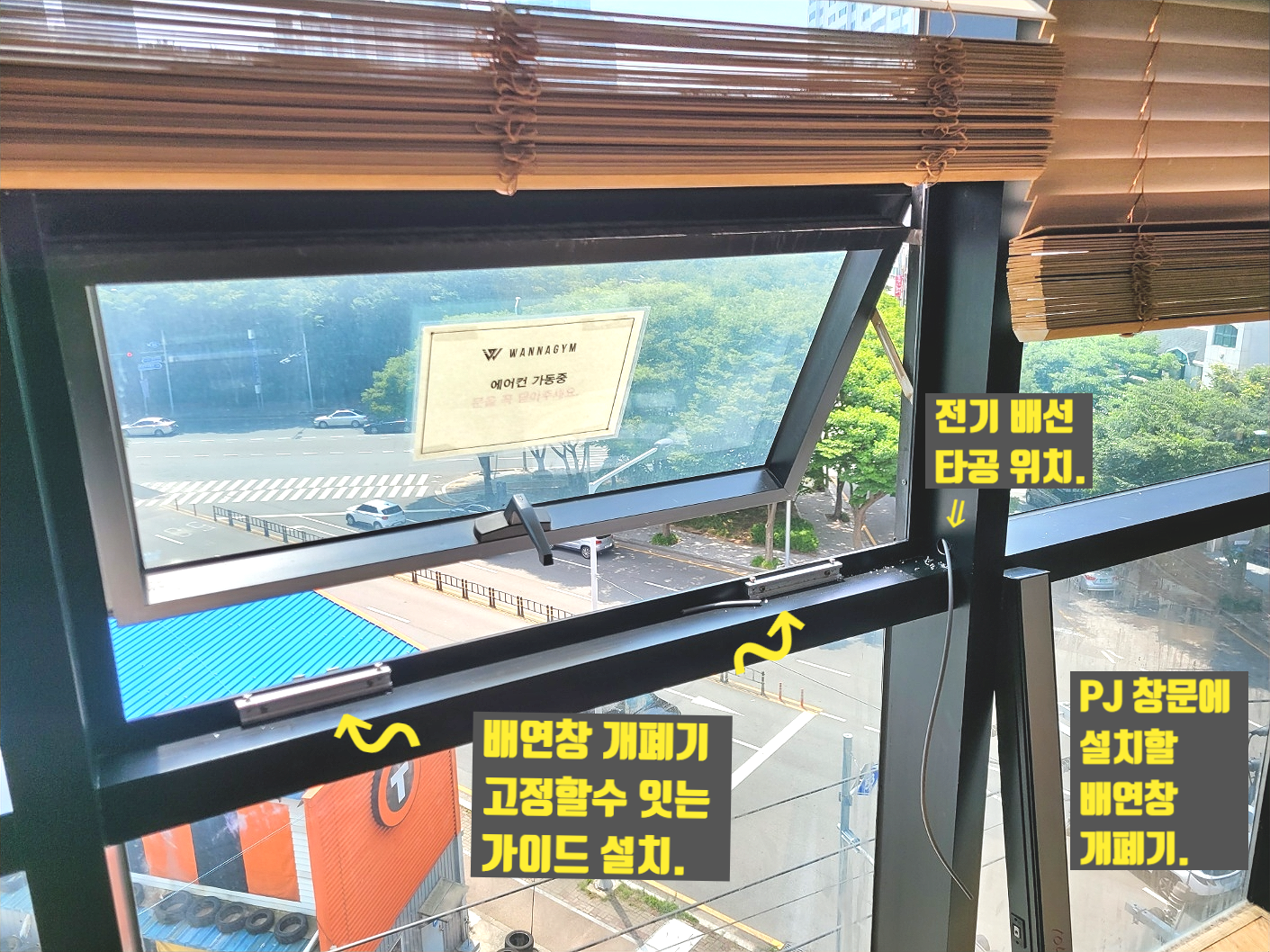

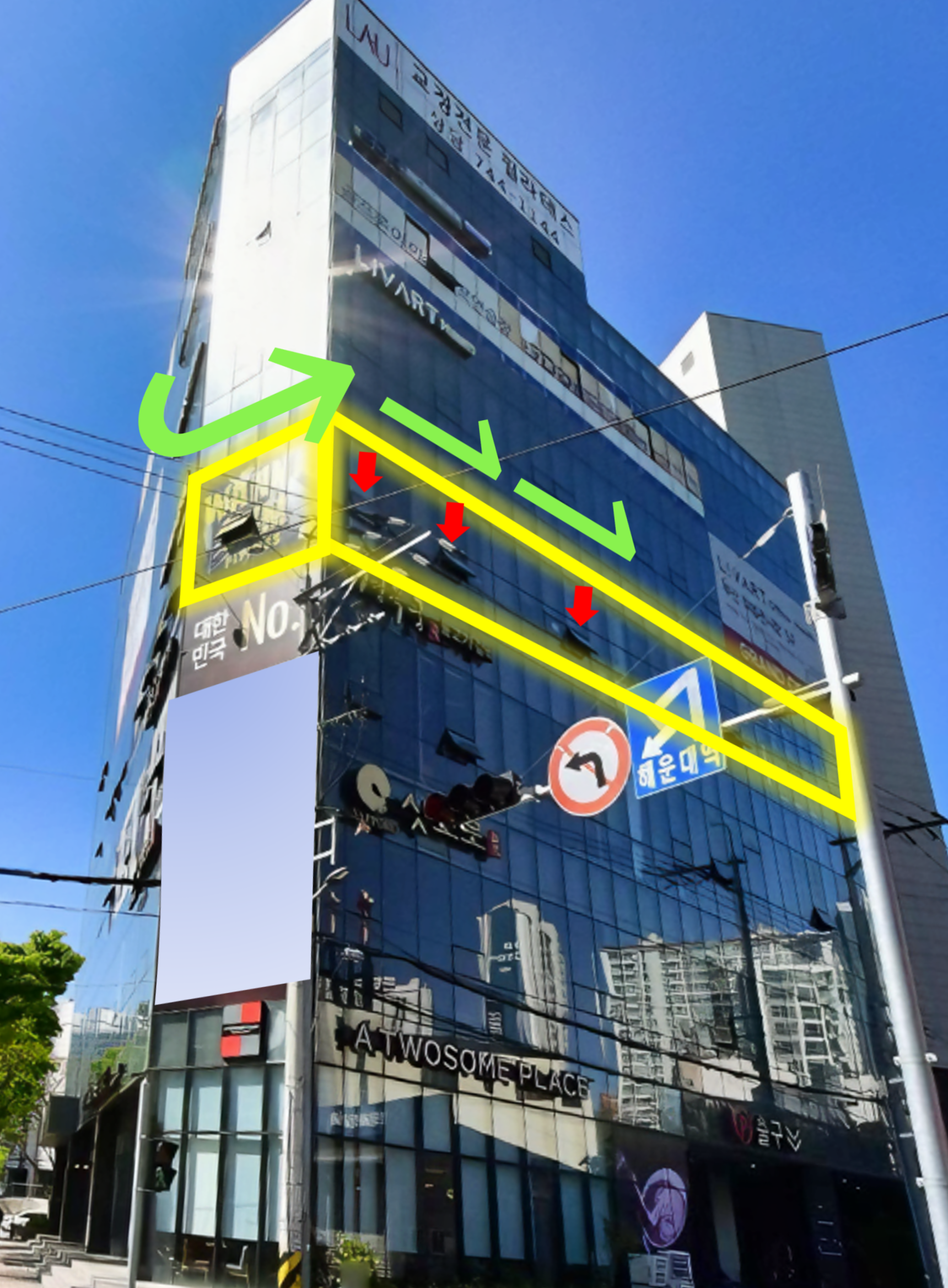

▶ 외부에서 본, PJ 창에 설치할 개폐기 위치 확인.
배연창 개폐기 전기 배선 시공 공사.
- 센터 내 배연창 개폐기 설치할 위치 및 배선 위치 확인.
- 수신방에서 천장으로, 다시 각개의 창으로 전기 배선 작업.
- 개폐기에 전원공급을 연결할 수 있도록 새시에 타공 작업 후 배선 진행.
- 타공은 최소화 작업해 개폐기 설치 후 기계에 가려지도록, 외부에서는 보이지 않습니다.
- 개폐기를 고정해 둘 가이드 설치 작업.
0123456789

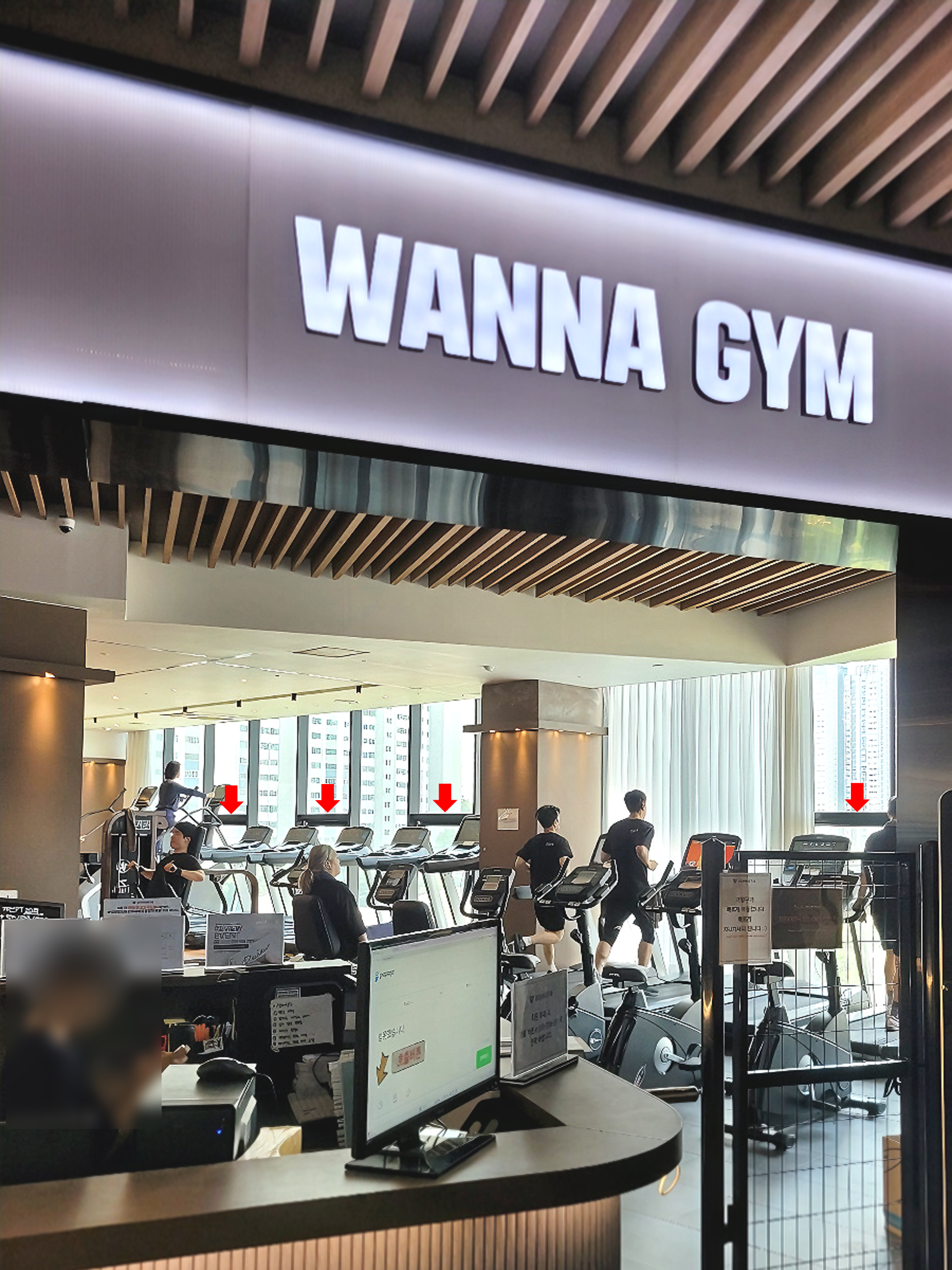

센터내 배연창 개폐시 설치후 모습.

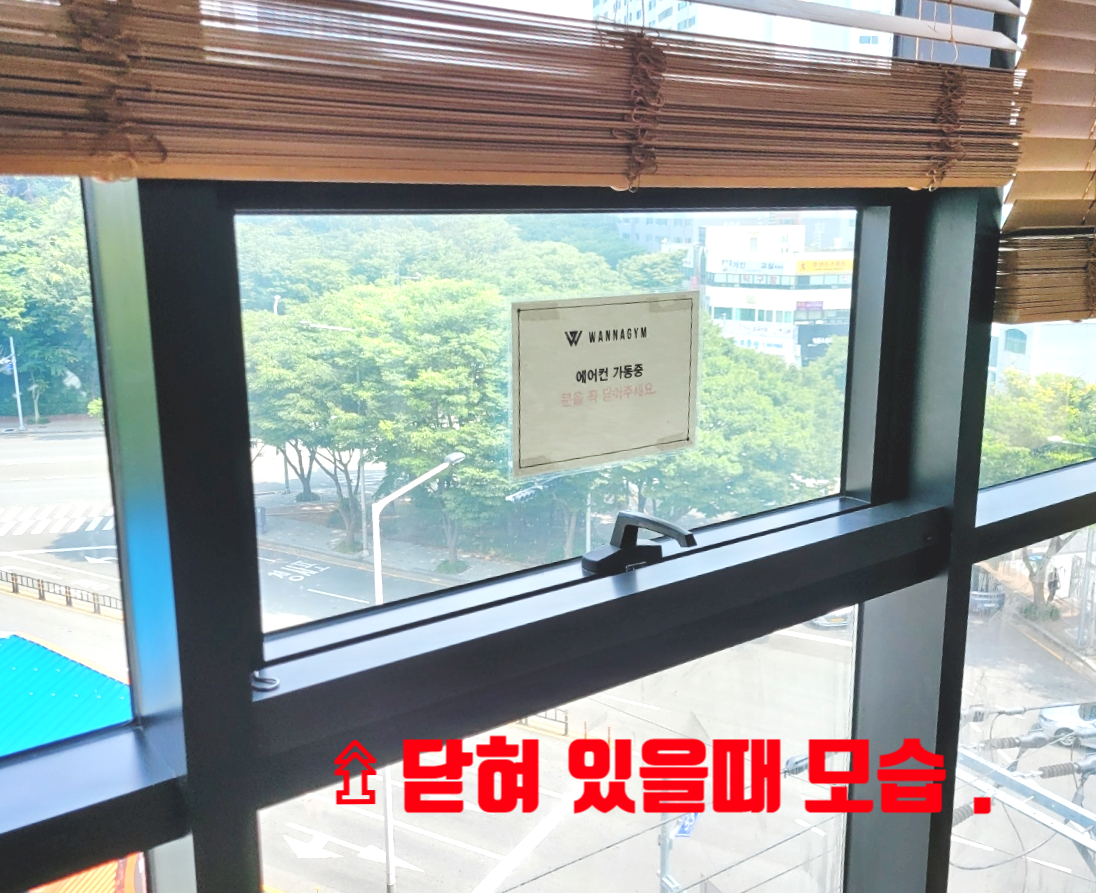

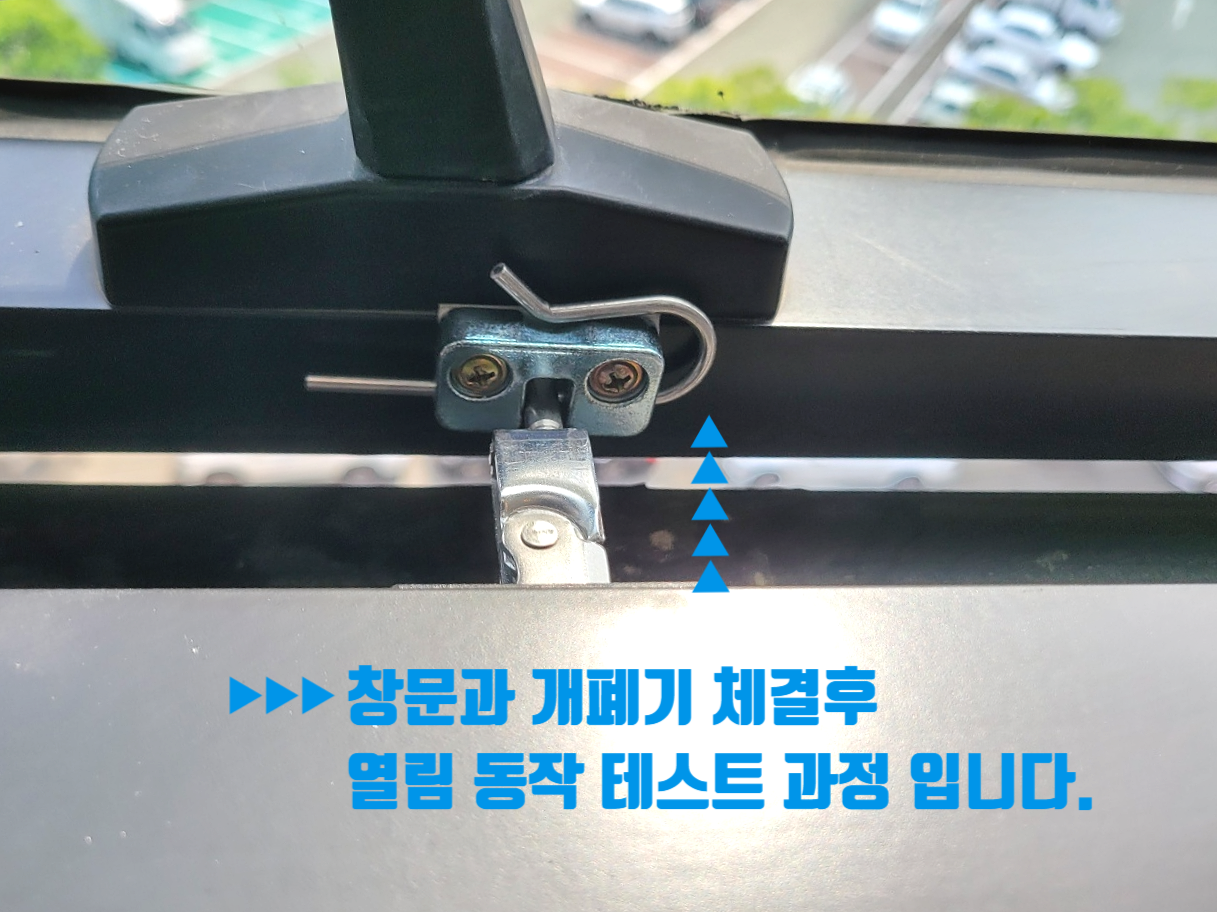

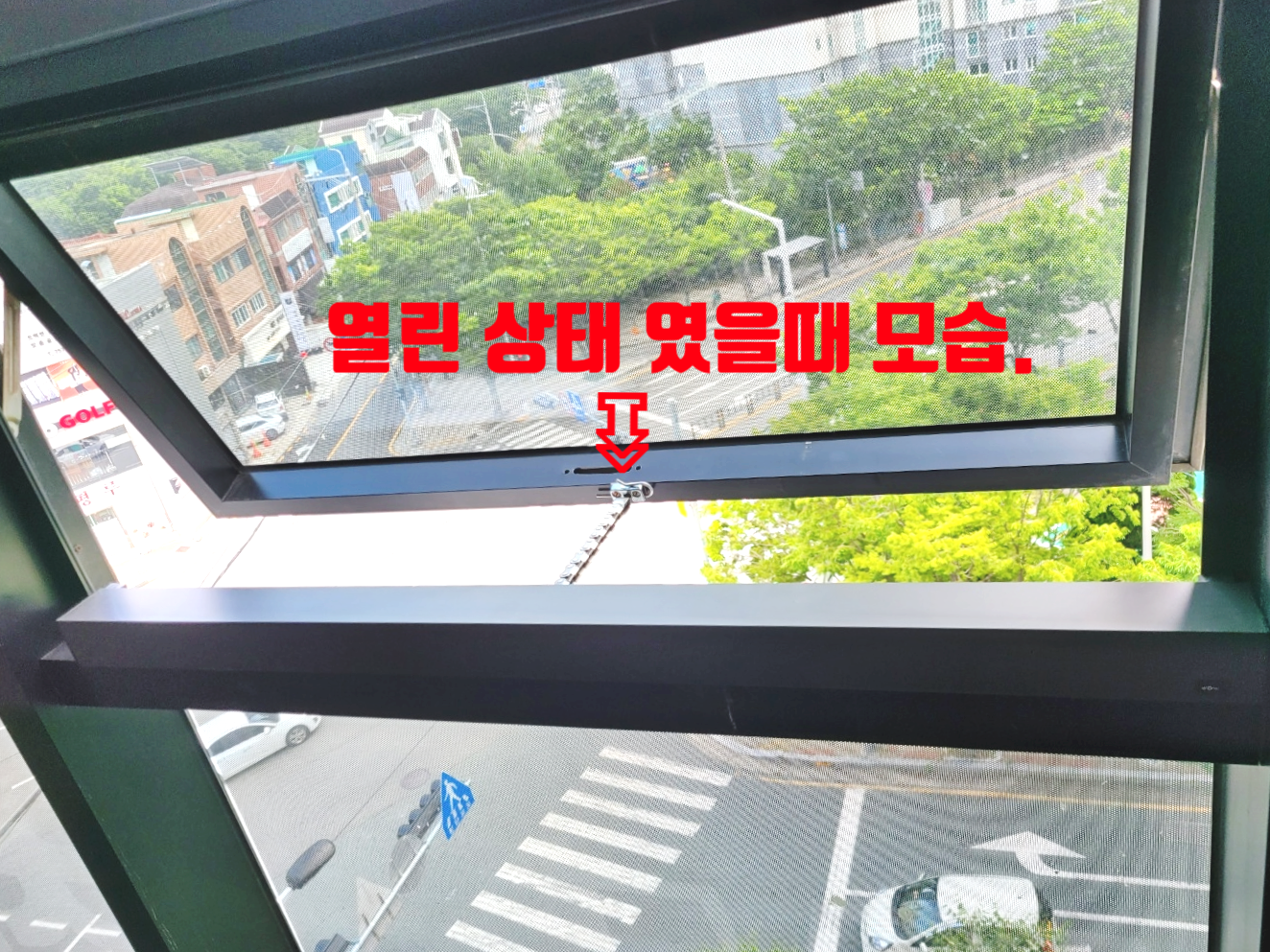

▶개폐기 작업 후 열림, 닫힘 테스트 확인.

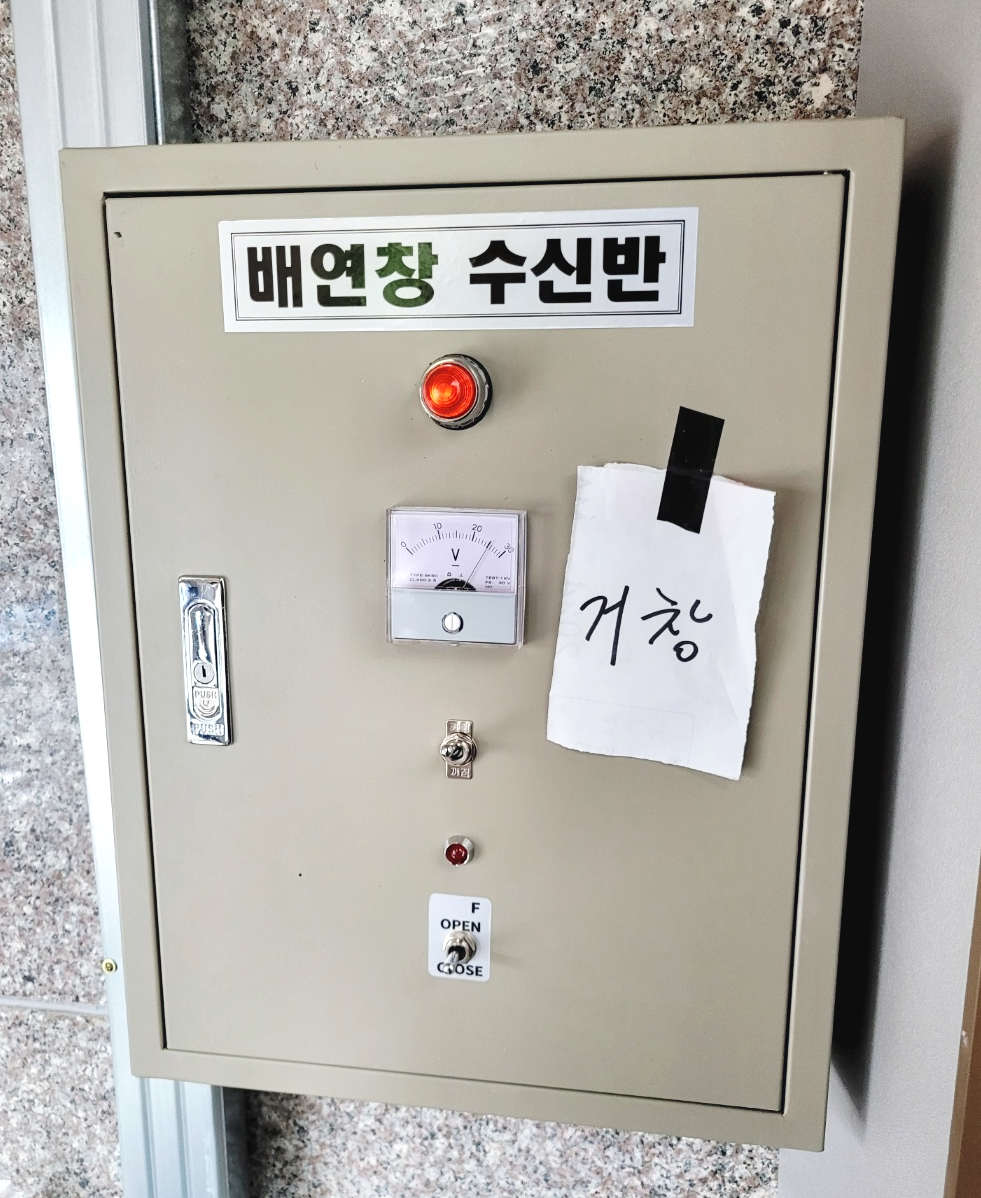

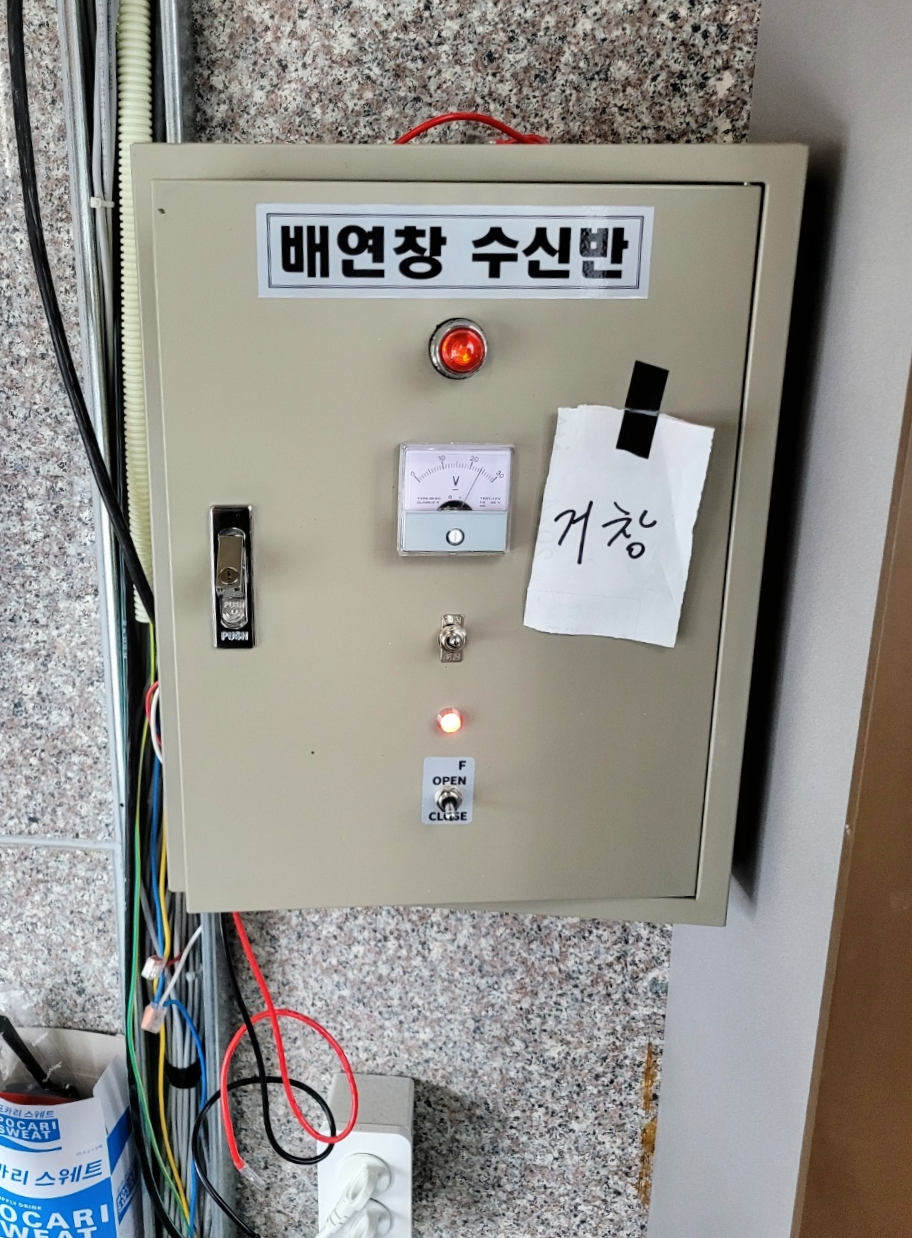

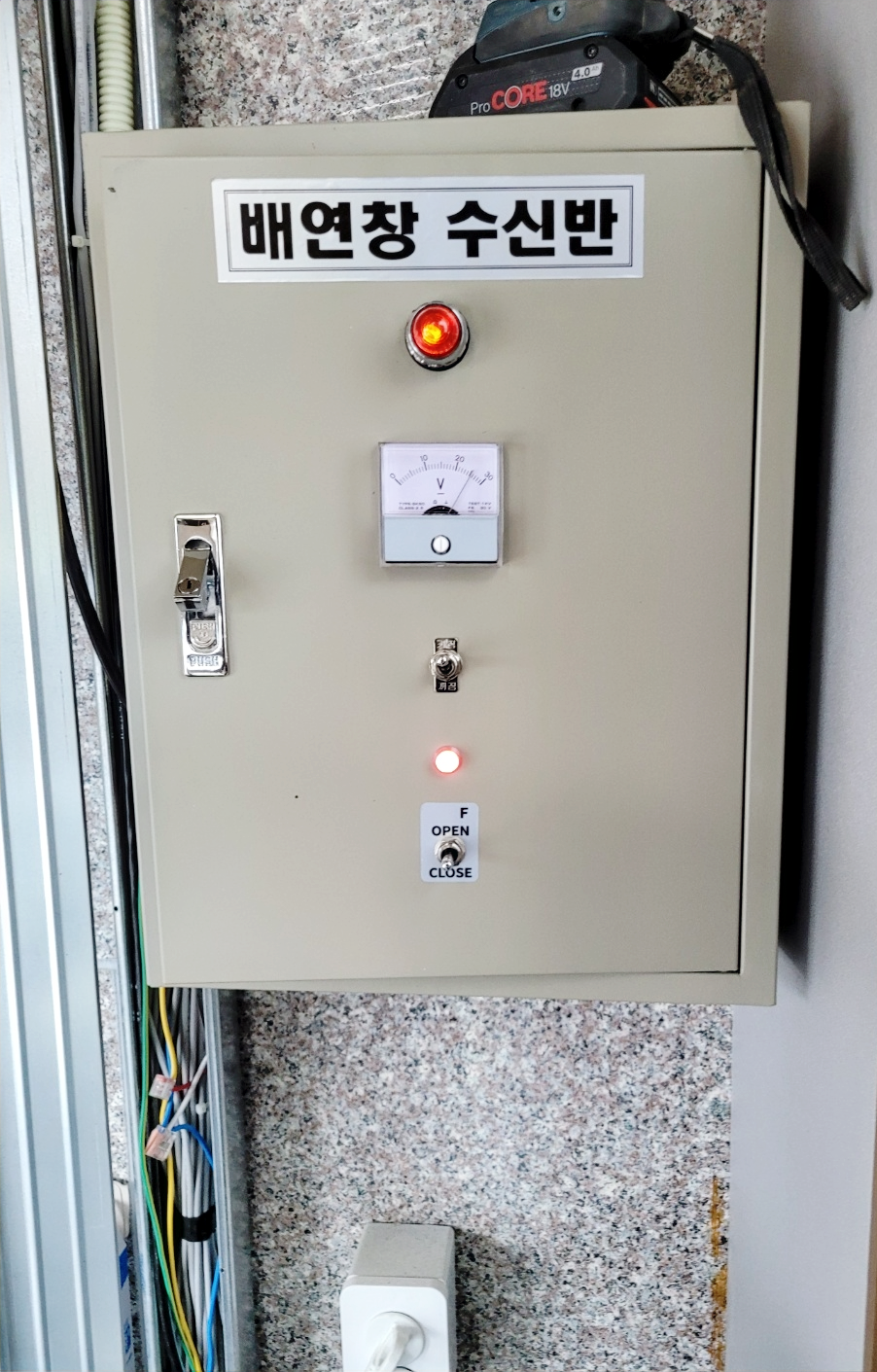

배연창 전원반 설치 과정.

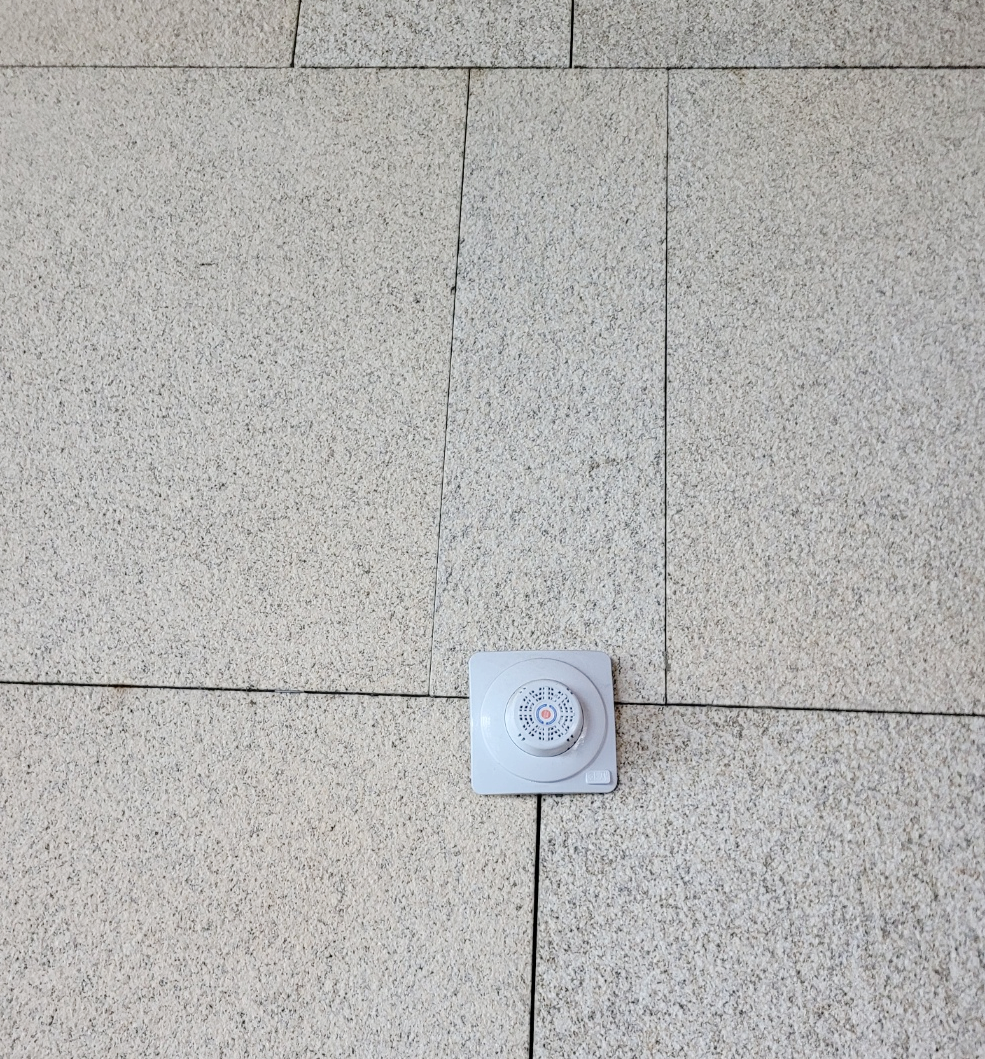

- 보통은 소방 경종에 배연창 수신기를 물려서 신호를 받습니다만...
- 소방 경종이 반대편으로 나와있어, 24V 경보기에 수신 신호 작업.
▶배연창은 반드시 전원이 항시 공급이 되어야 합니다.
▶화재 시 정전이 되더라도, 예비 전력 (배터리) 항시 충전.
※관리자 분과 개별 테스트, 연동 동작 테스트 확인 후 작업 마쳤습니다.
