- 부산 기장군 행복복지센터 내 중정에 설치할 슬라이딩 전동창.
- 중앙부 중정에 위치한 창은 환기창과 채광창 역을 동시에 할 수 있으며,
- 건물 구조상 사람의 손이 닿을 수 없는 구조로 전동창을 설치 사용 편의성을 줌.
- 이러한 중정의 창을 열고 닫음으로 채광 성능과 조명 사용률을 낮출 수 있고,
- 내부와 외부의 연결로 환기창 역을 할 수 있어 자연 공기 순환에도 도움을 줄 수 있습니다.

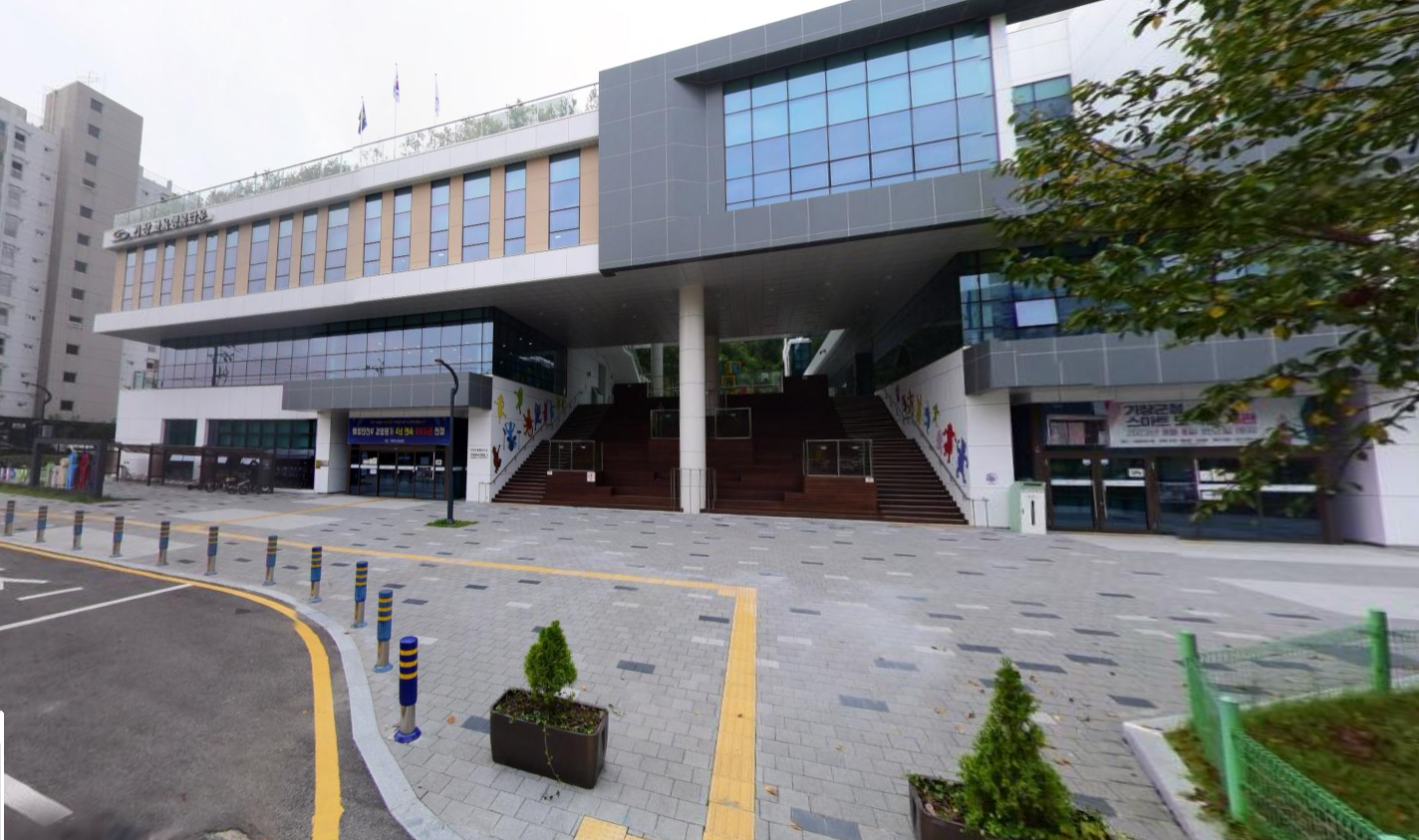

▶슬라이딩 전동창 설치할 복지센터 외부 전경입니다.
- 슬라이딩 전동창 개폐기 설치할 위치.
▶건물 중정에 올라와 위치한 환기창과 채광창 역할을 해주는 슬라이딩 ( 미서기 ) 창.
▶ 내부에서 본 중정에 위치한 슬라이딩 창문, 개폐기 설치할 위치 모습입니다.
- 전동창 설치 시 필요한 전기설로 는 총 4가닥을 구성.
- 거리에 따라 HIV 전선의 굵기가 달라집니다.
- 거리가 멀고 수량이 많으면 4.0SQ 사용, 보통은 2.5SQ 사용.
- 총 4가닥의 배선이 필요합니다 - ⊕,⊝, 열림, 닫힘으로 구성.
- 설로는 한쪽면을 1회로로 진행하지만 , 수량과 작업면적 에따라 변합니다.

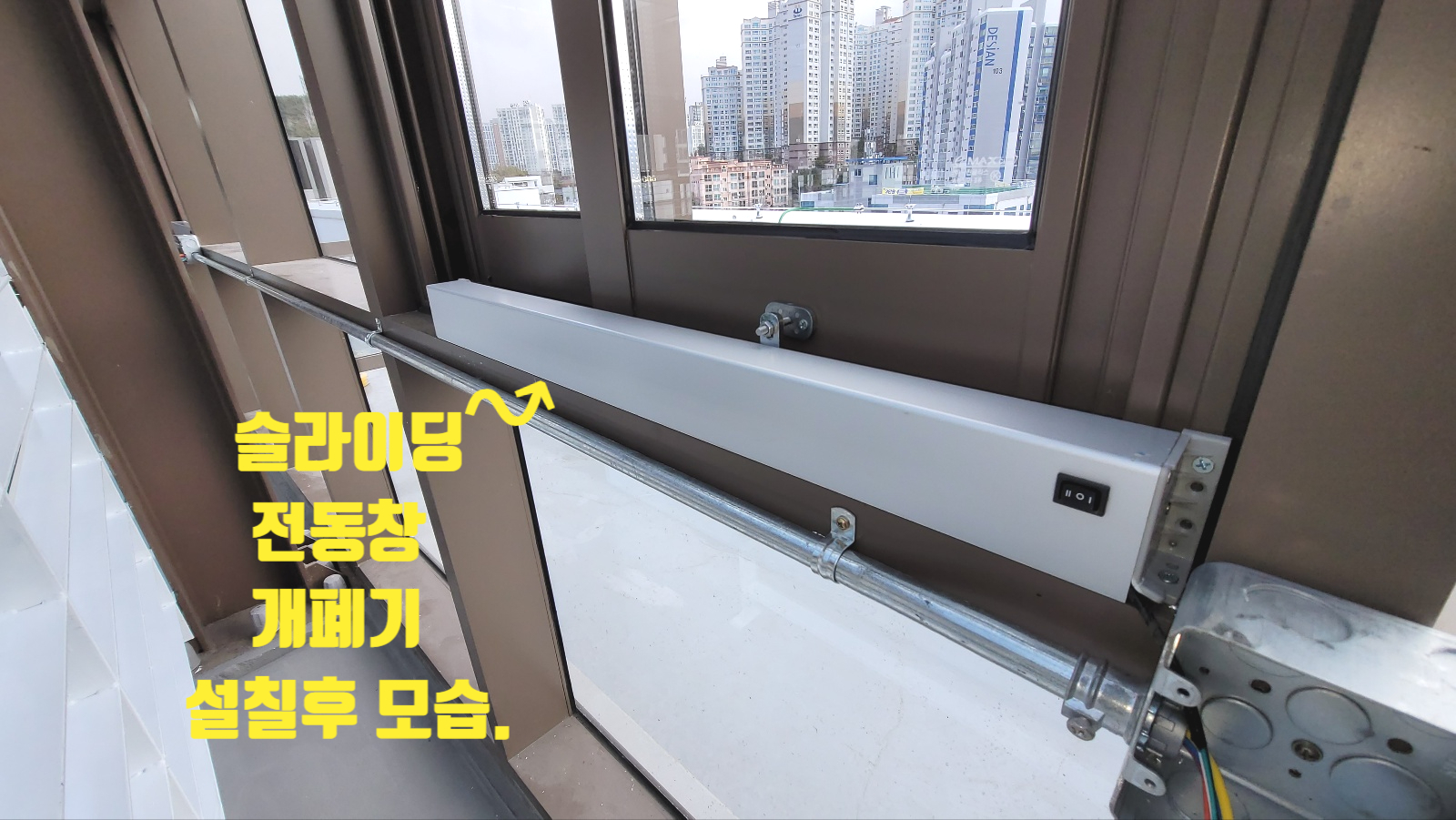

▶전기 선로 작업 및 슬라이딩 개폐기 설치 과정입니다.
- 3회로 전동창 컨트롤 박스 설치 예정.
- 노출로 진행할 수 없어서, 전기팀에서 전기선로 작업 후 진행 예정.
- 전동창 테스트는 배터리로 동작 여부 테스트하면서 작업 진행.
▶슬라이딩 전동창 닫힘 동작 테스트 중.
~이상~
