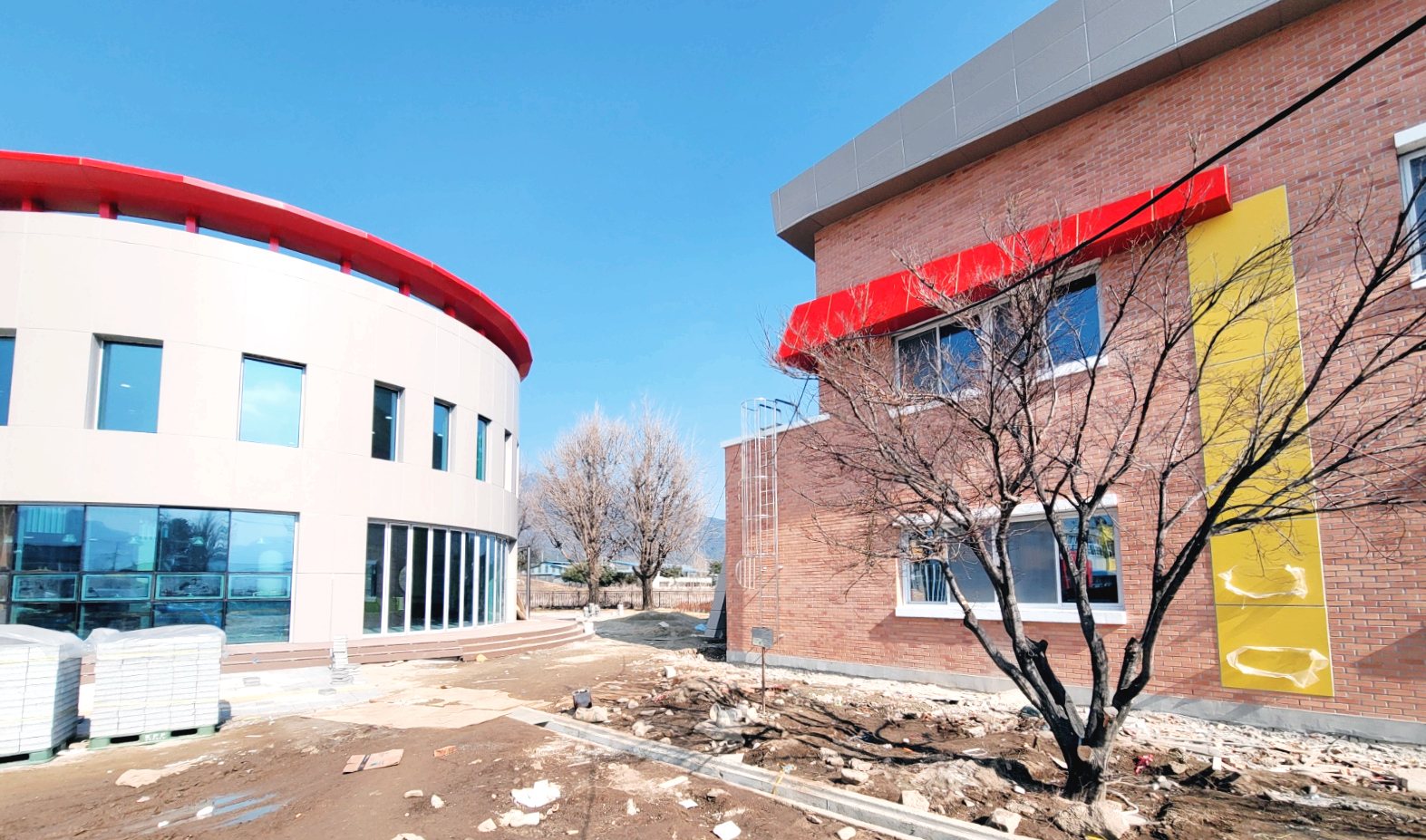

포천 노곡초등 학교 - 그린스마트 스쿨 전동창 사례
- 40년 이상된 노후화된 학교를 ,단계적으로 스마트스쿨로 전환하는 한국판 뉴딜 학교 교육환경 개선 사업.
- 선정된학교중 경기도 에 작업 중인 학교다목적 강당에 전동창 설치 시공 작업.

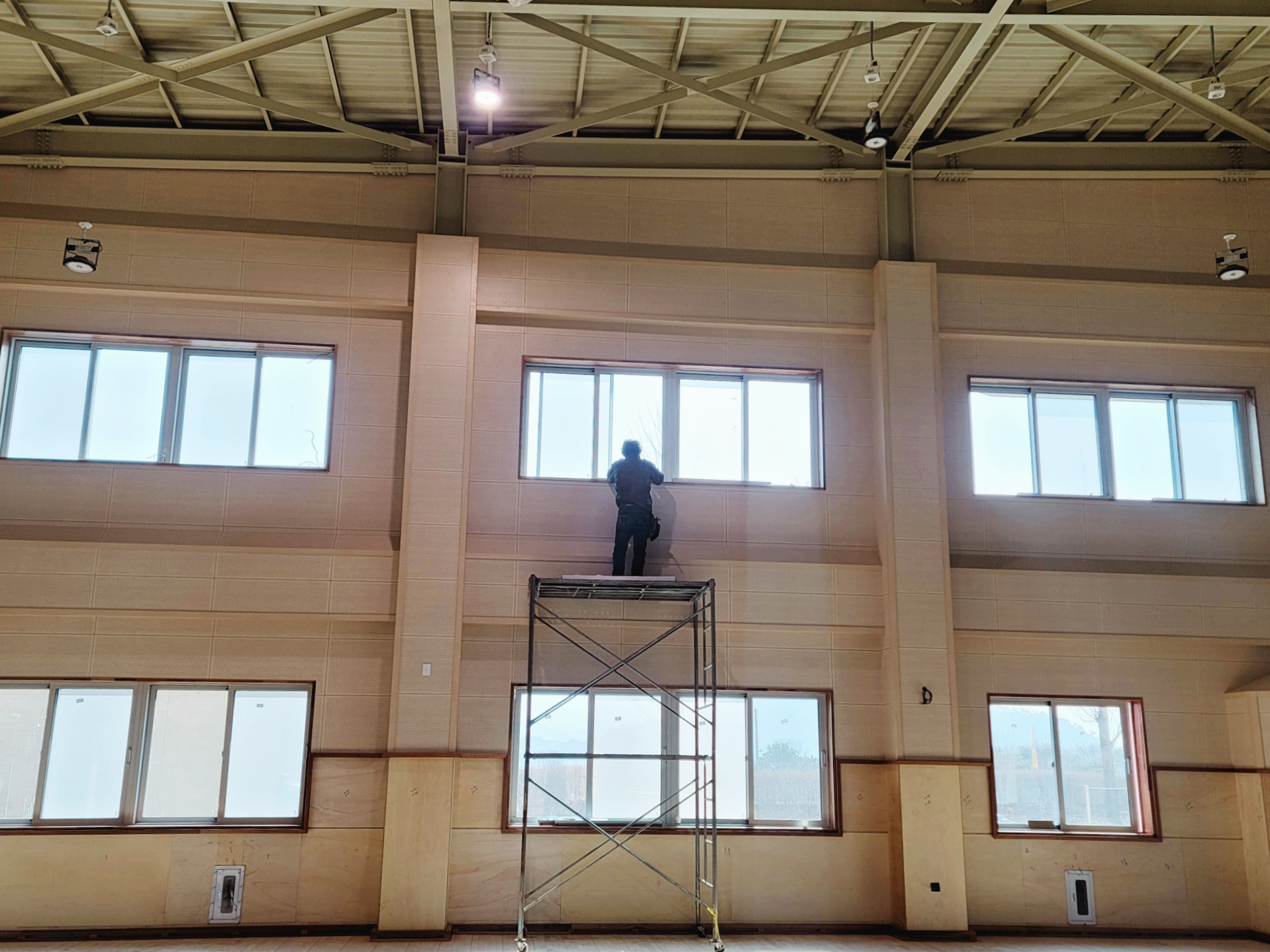

체육관 슬라이딩 전동창 설치 과정.
- 전동창을 설치할 위치와 외부 내부 작업할 부분 사전 체크 중.
- 슬라이딩 단창 으로 가로길이 770mm , 오픈 사이즈 750mm , 행정 거리 730mm.
- 슬라이딩 개폐기 오픈 사이즈는 행정거리인 730mm로 기계 발주.
전동창 전기 배선
- 전기 배선 스텐다드 완전 모범형입니다.
- 이렇게 이쁘게 배선을 잘 뽑아주시면 배선노출 없이 깔끔하게 설치됩니다.
- 전동창은 전원 2가닥 ( ⊕플러스,⊝마이너스 ) , 열림 닫힘 2가닥 총 4가닥의 배선이 필요합니다

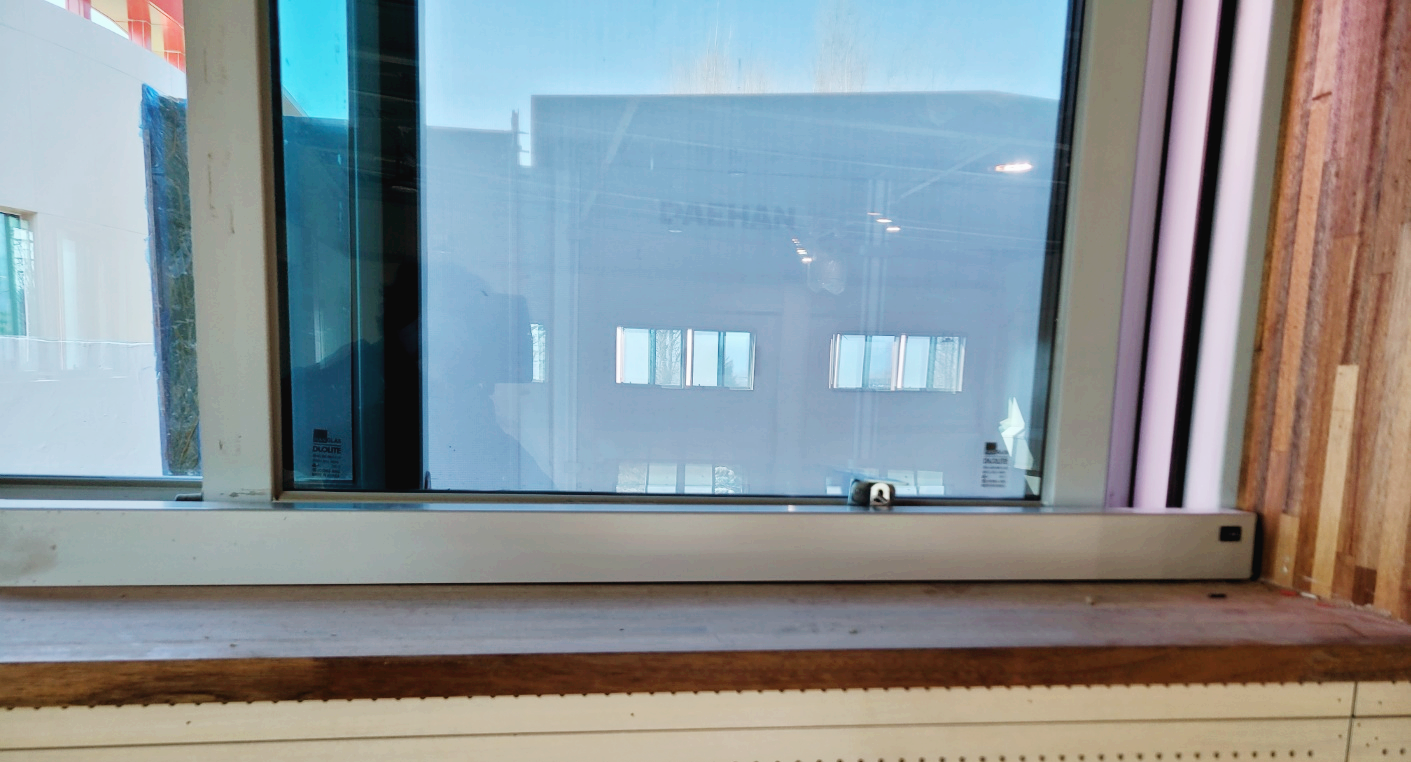

슬라이딩 자동창문 설치후 모습.
- 시공 완료된 슬라이딩 전동창입니다.

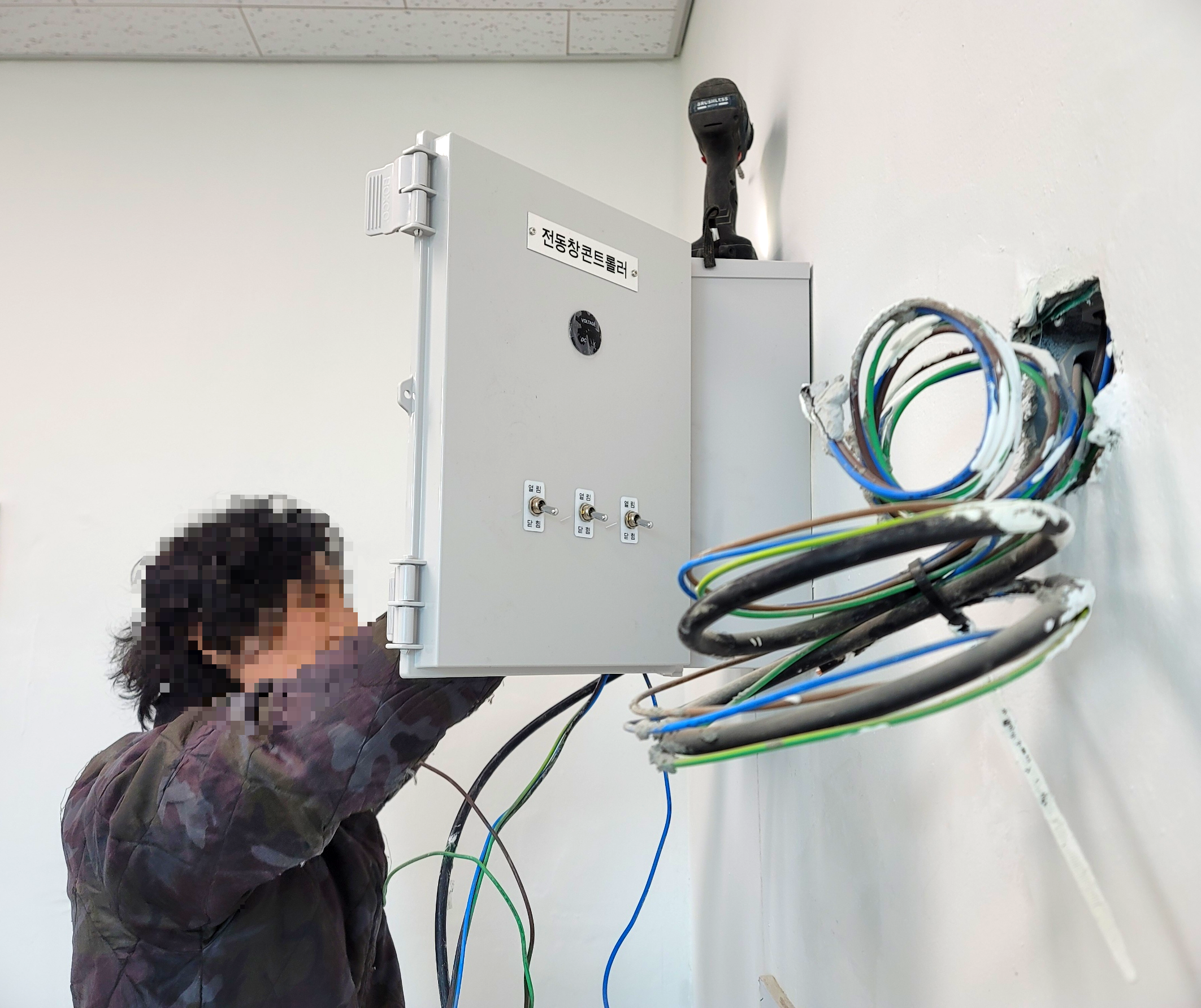

슬라이딩 자동창문 콘트롤러 설치 과정.

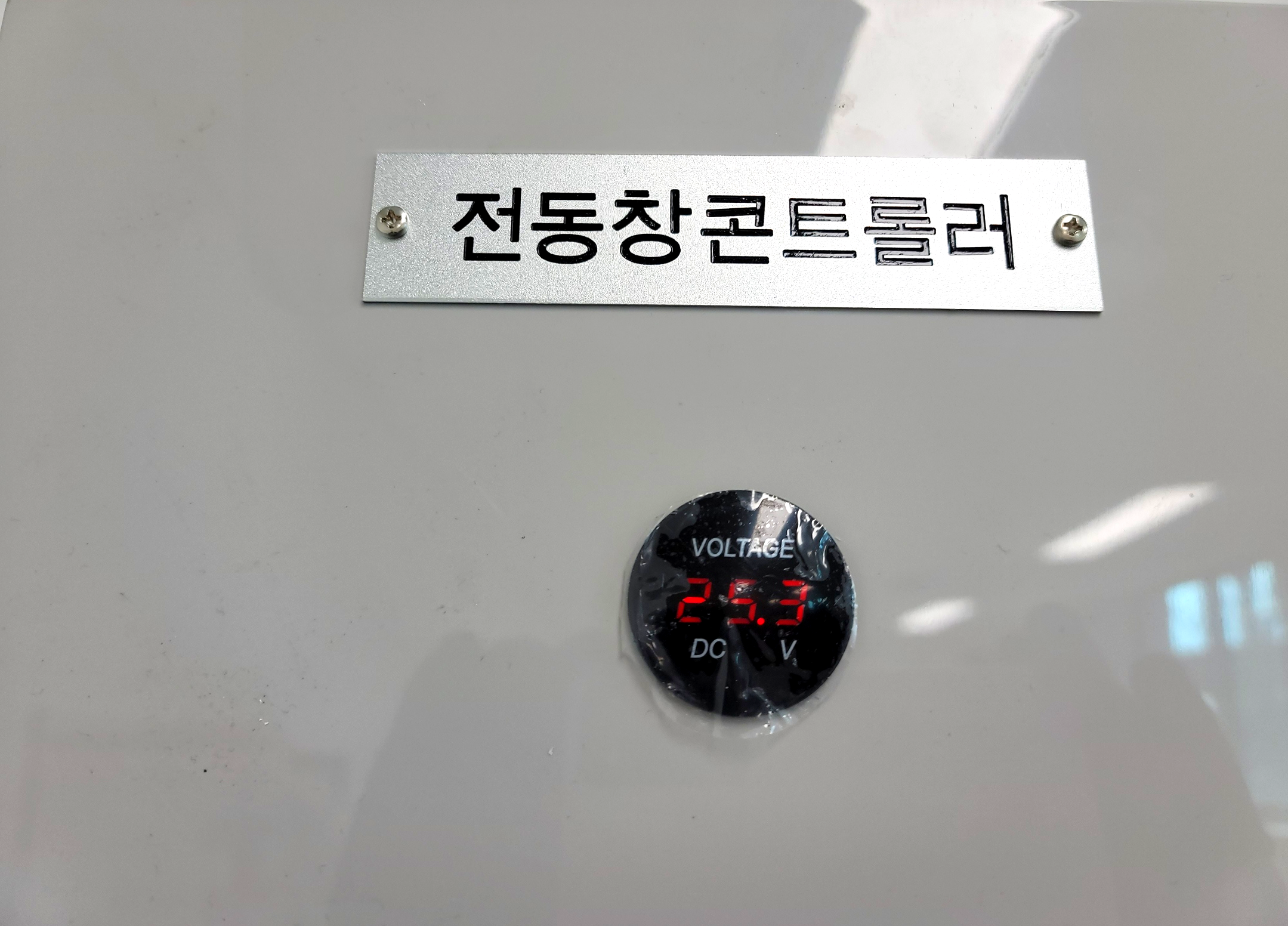

- 슬라이딩 전동창 전원반 설치 과정입니다.
- 3회로로 설치, 삼면이 각각 따로따로 동작 되게 설치.
- 현장 소장님 입회하에 동작 테스트 문제없이 , 확인 컨펌 받고 작업 마침.
~이상~
