반복 점검 중 발견된 주요 불량 사례
이번 점검 과정에서는 노후 수신반으로 인한 다양한 불량 증상 확인.
- 개폐 후 복구 신호 미전달
- 창문 열린 상태 고정
- 출력 전압 흔들림 발생
- 우천 시 빗물 유입
- 개폐기 내부 침수 및 회로 손상
- 반복 수동 복구 작업 발생

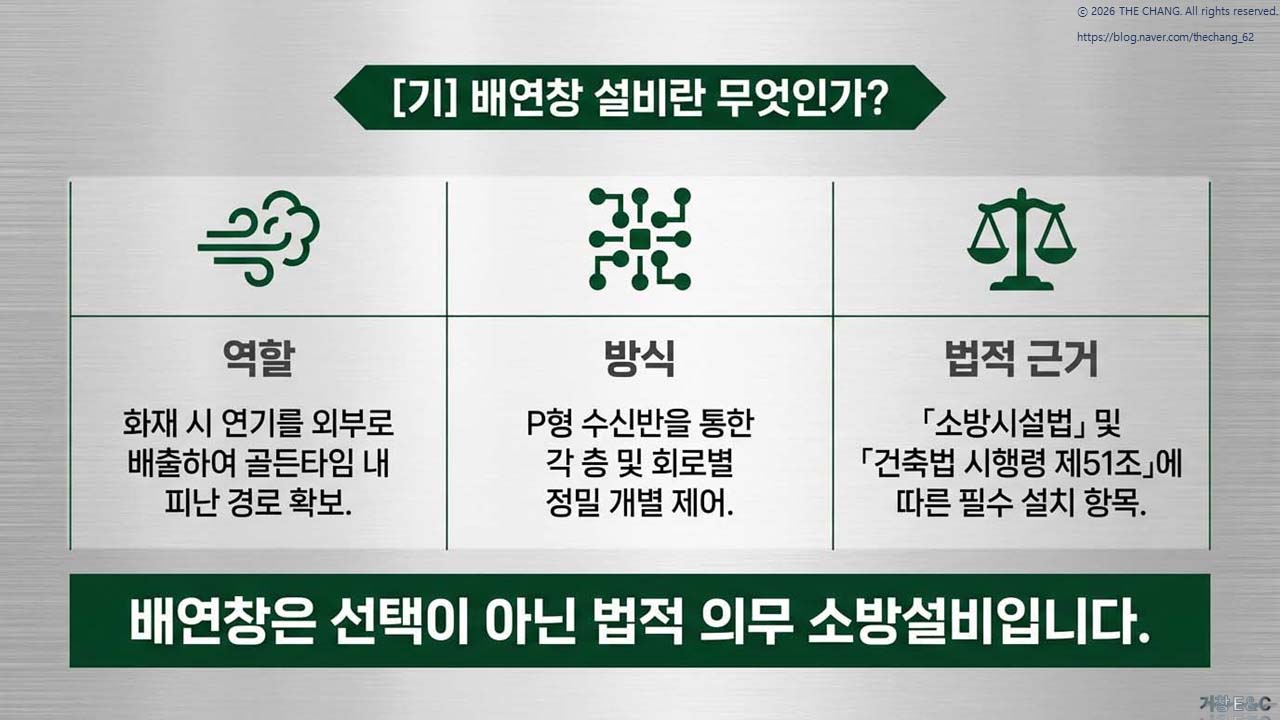

배연창은 단순 환기창이 아닌 화재 시 연기 배출을 위한 자연배연설비와 연동되는 소방 설비입니다.
특히 호텔과 같은 다중이용시설은 반복 점검 기반 유지관리와 정상 연동 상태 유지가 매우 중요합니다.

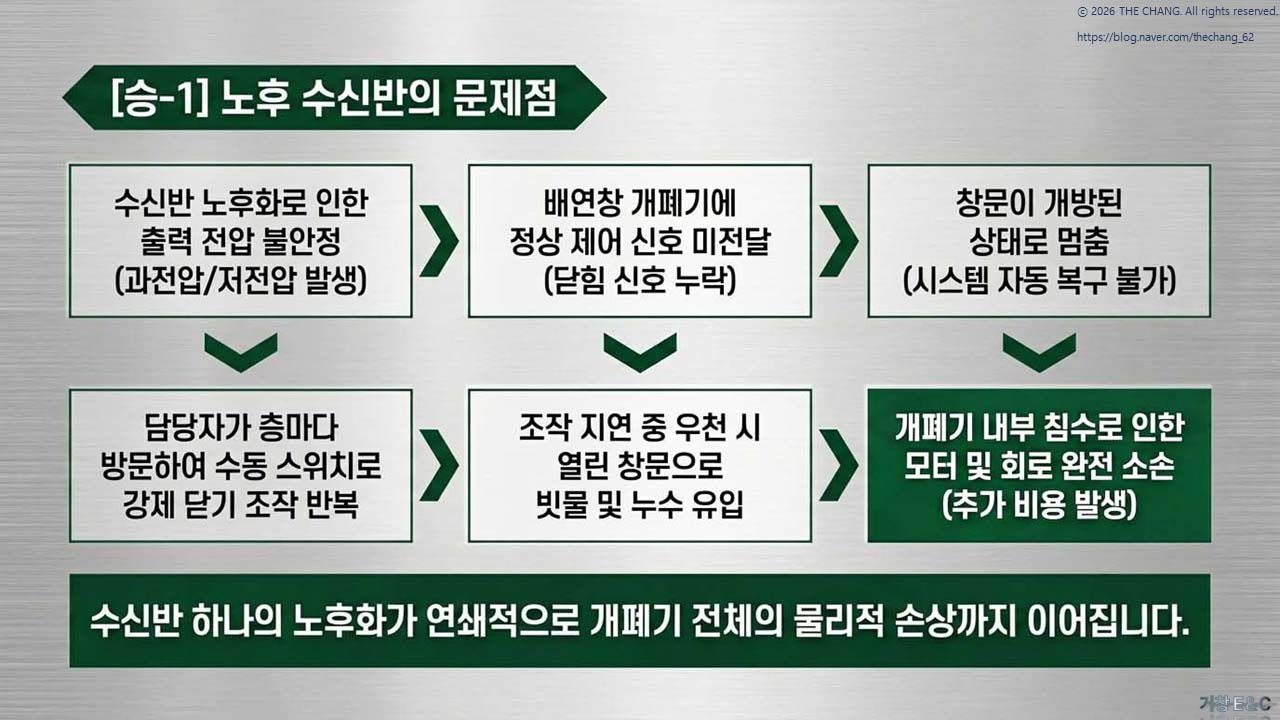

2003년식 트랜스포머 방식 수신반의 한계
기존 수신반은 2003년 당시 사용되던 트랜스포머 방식 전원부 구조 적용.
장기간 사용으로 인해 내부 코어 열화와 발열 문제가 누적되며 출력 전압 불안정 증상이 반복 발생.
특히 배연창 개폐기는 일정 전압 이상 유지되지 않을 경우:
- 복구 신호 오류
- 개폐 속도 저하
- 개폐기 내부 회로 손상
- 반복 오작동
등의 문제가 발생할 수 있습니다.
현재 신규 수신반은 대부분 고효율 SMPS 방식으로 변경되는 추세이며 정전압 유지 성능과 안정성이 크게 향상된 구조입니다.

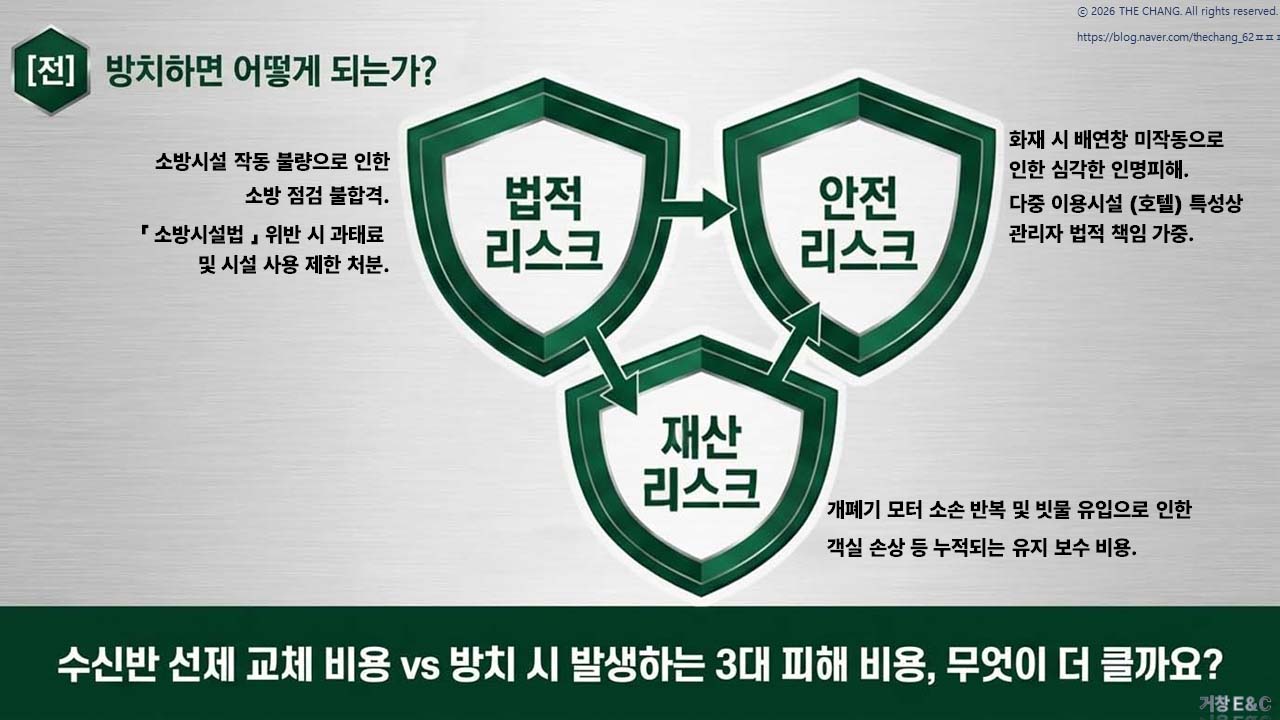

반복되는 오작동은 결국 유지보수 비용 증가로 이어진다
이번 현장 역시 초기에는 단순 개폐기 문제로 판단되었지만 실제 원인은 노후 수신반 자체의 출력 불안정 문제였습니다.
열린 상태로 방치된 창문 사이로 우천 시 빗물이 유입되고
반복 침수는 결국 개폐기 모터 및 내부 회로 손상으로 이어지는 상황 발생.
임시 조치를 반복할수록 유지보수 비용은 계속 증가하며 소방 점검 과정에서도 반복 지적이 발생할 수 있는 구조였다.

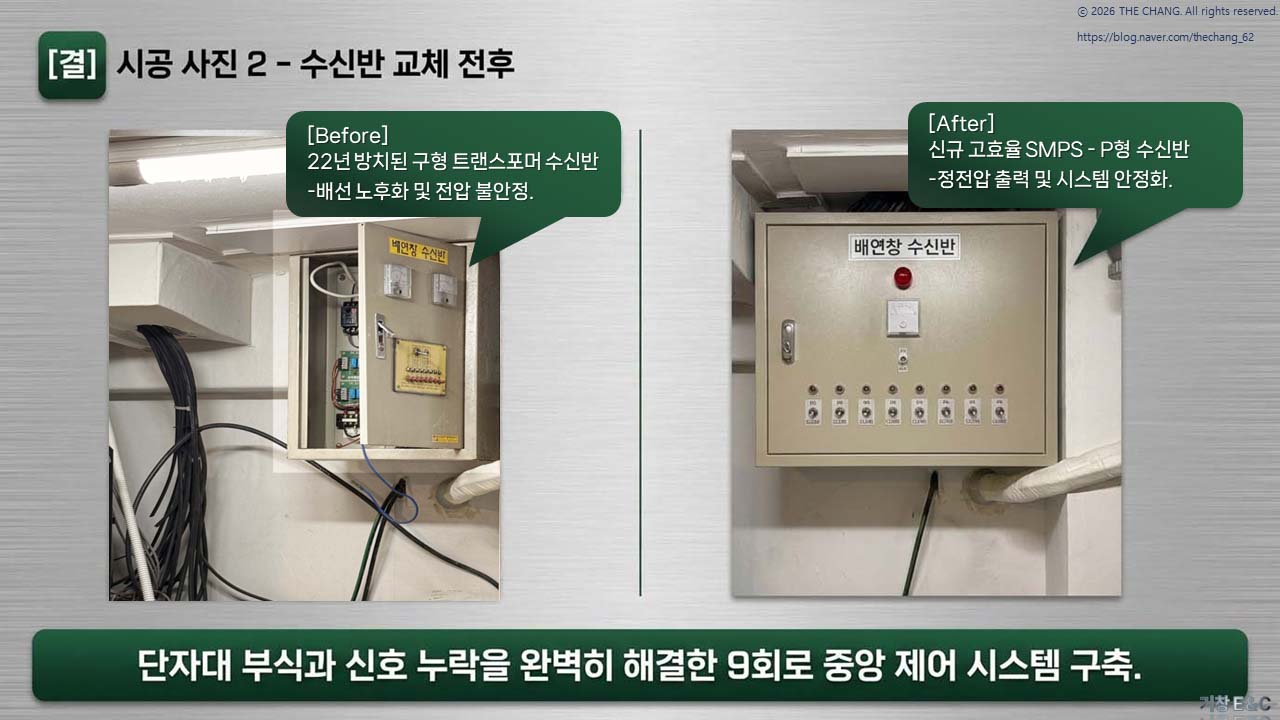

SMPS 방식 신규 P형 수신반 교체 진행
이번 작업은 기존 트랜스포머 방식 수신반 철거 후 신규 SMPS 방식 P형 수신반 9회로 교체 작업 진행.
기존 배선을 최대한 활용하면서도 노후 단자대 및 불안정 결선 구간 함께 정비 진행.
- 기존 수신반 철거
- 신규 단자대 정리
- 회로별 출력 확인
- 연동 상태 점검
- 강제 개방 테스트
- 복구 신호 테스트
순차적으로 진행 후 전체 회로 정상 동작 상태 확인 완료.

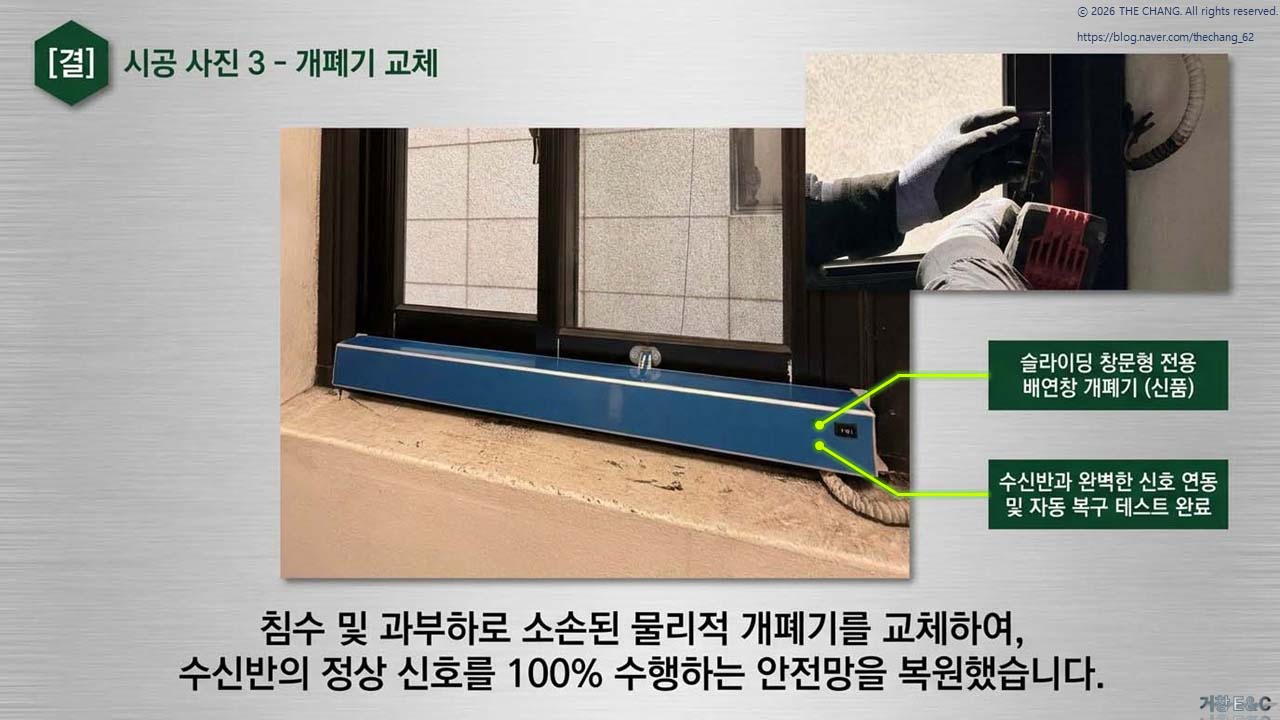

슬라이딩 배연창 개폐기 교체 및 동작 복구
기존 슬라이딩 창문형 개폐기는 반복 침수와 출력 불안정 영향으로 정상 동작이 멈춤 상태였습니다.
신규 개폐기 교체 후 개방·복구 테스트 반복 진행하였으며 실제 배연 동작 상태까지 최종 확인 완료.
특히 슬라이딩 배연창 구조 특성상 개폐 거리와 장력 유지가 중요하기 때문에 현장 창호 구조에 맞는 규격 적용이 중요합니다.

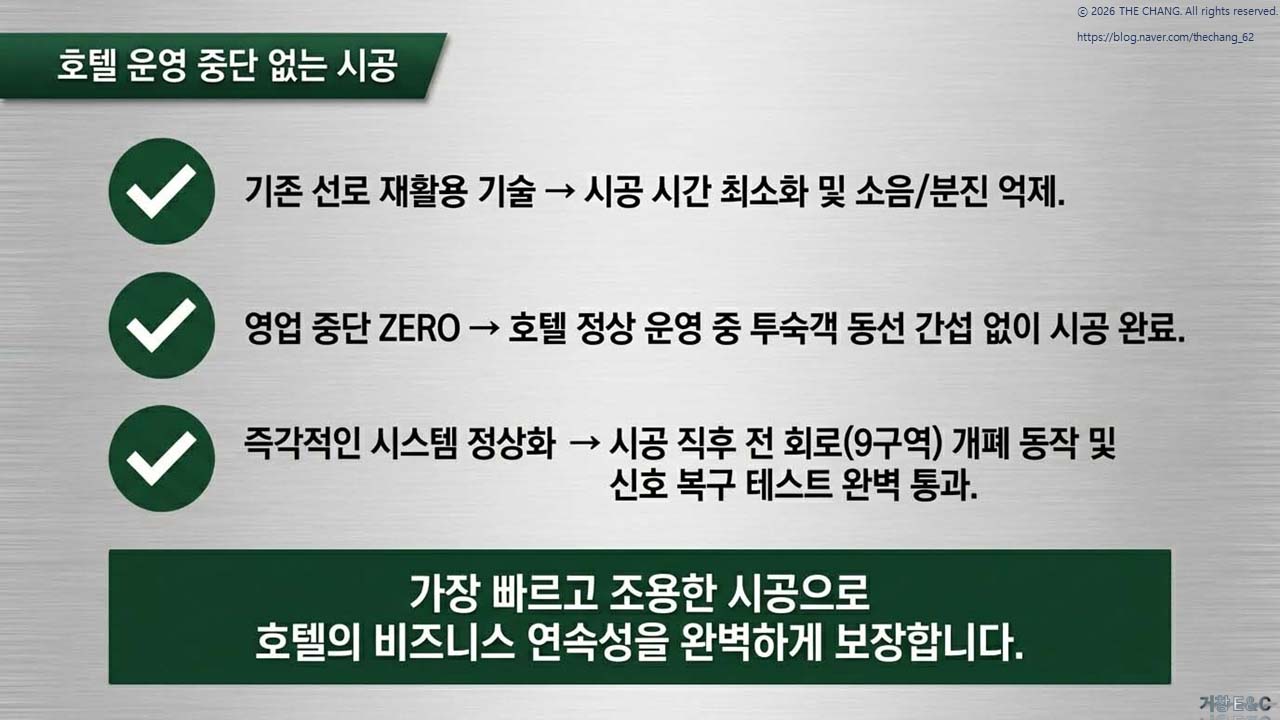

호텔 운영 중단 없이 진행된 배연창 유지관리 작업

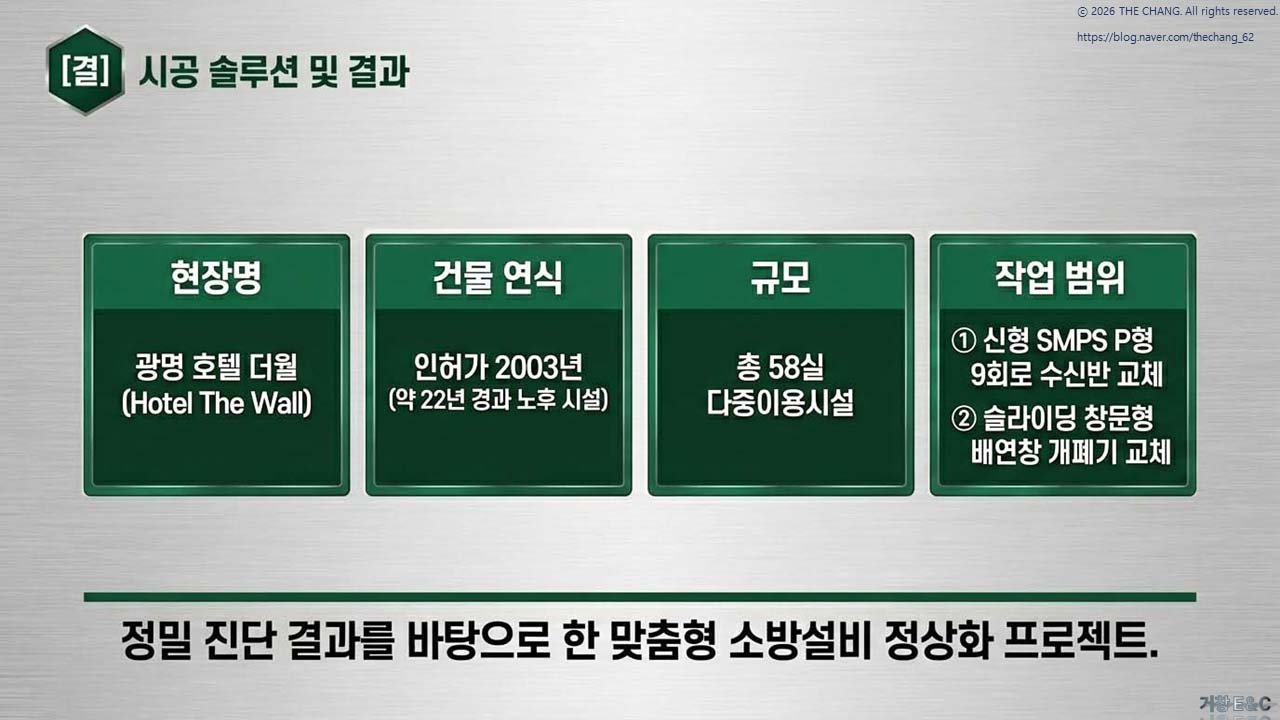

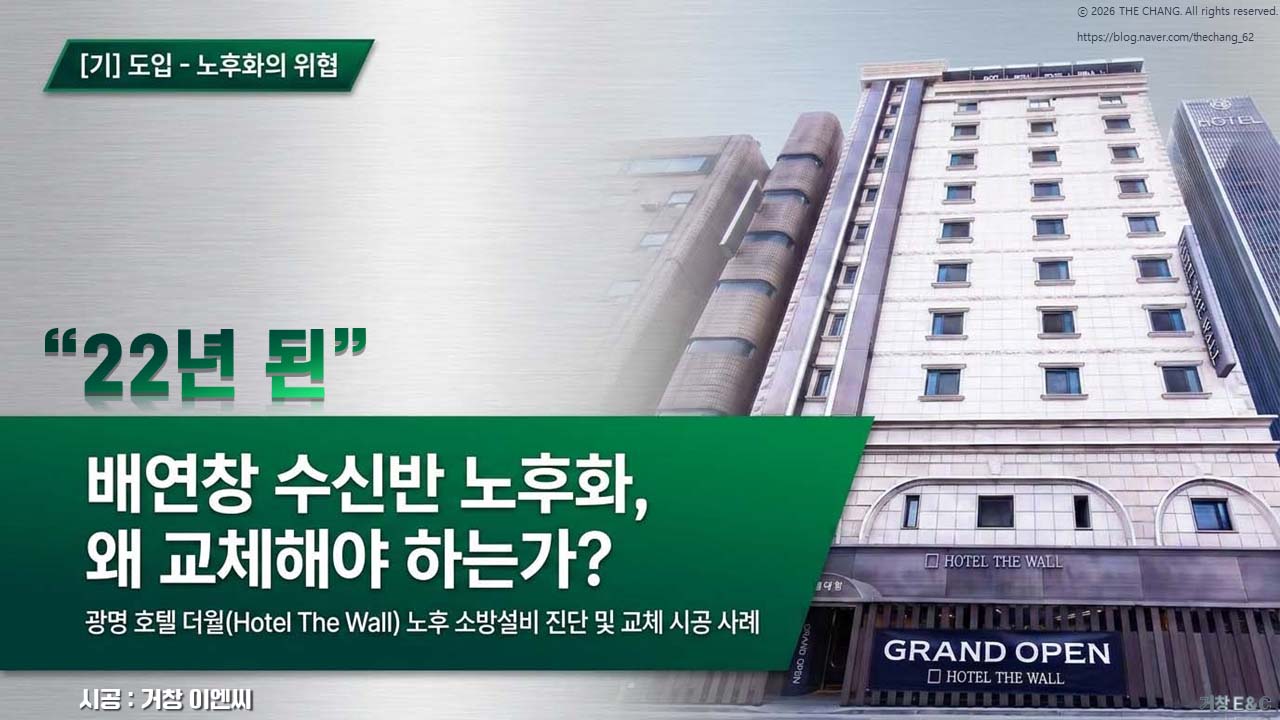

광명 호텔 더월은 실제 투숙객이 운영 중인 호텔 현장으로 장시간 정전 및 영업 중단이 어려운 현장이었습니다.
작업 시간 조율 및 층별 순차 작업 방식으로 진행하였으며 투숙객 불편 최소화를 우선으로 작업 진행.
모든 작업 완료 후 층별 동작 테스트 및 연동 상태 최종 확인 진행.
반복 점검과 유지관리로 배연 시스템 안정성 유지
배연 시스템은 설치만으로 끝나는 설비가 아니라 지속적인 점검과 유지관리가 필요한 소방 설비이다.
광명 호텔 더월 현장 역시 반복 점검 과정에서 발생한 출력 불안정 문제와 개폐기 손상 원인을 순차적으로 확인하며 유지관리 진행.
특히 20년 이상 경과한 노후 수신반은 단순 부분 수리보다 정확한 진단과 적절한 교체가 더 많은 비용 손실을 막을 수 있습니다.
교체 후 기대할 수 있는 효과
노후 트랜스포머 방식 수신반 교체 이후 반복적으로 발생하던 출력 전압 불안정 및 복구 신호 오류 현상 대부분 정상화.
특히 호텔·학교·업무시설과 같은 다중이용시설은 소방 점검 과정에서 정상 동작 여부가 매우 중요하기 때문에
반복적인 유지관리 부담 감소와 점검 안정성 확보 측면에서도 효과적인 개선 작업입니다.
또한 기존 노후 수신반에서 반복 발생하던 불량 원인을 근본적으로 해결함으로써 장기적인 유지보수 비용 절감 효과까지 기대할 수 있습니다.
