배연창 시스템 결선도 총정리 (P형 직접 제어 & R형 분산 제어)

by 거창 배연창 2026. 3. 3.

거창 E&C의 실무 시공 표준과 결선 노하우를 다루는 기술 자료



" P형과  R형, 우리 현장엔 어떤 방식이 맞을까?"

건물 규모에 최적화된  배연창 겨시스템 선택이 핵심입니다

배연창 설비는 무조건 최신 방식을 따르기보다 현장의 거리, 관리 효율성, 그리고 예산을 고려한 최적의 시스템을 선택하는 것이 중요합니다. 오늘은 직관적인 P형 수신기 방식과 대규모 현장에 유리한 R형 전원반 방식의 실제 결선 데이터와 시공 팩트를 정리해 드립니다.

전원공급, 신호방식, 전압강하, 확장성 비교표. P형의 직접 전압 송출과 R형의 무전압 접점 신호 방식의 차이 명시.
▲P형 vs R형 기술 사양 상세 비교

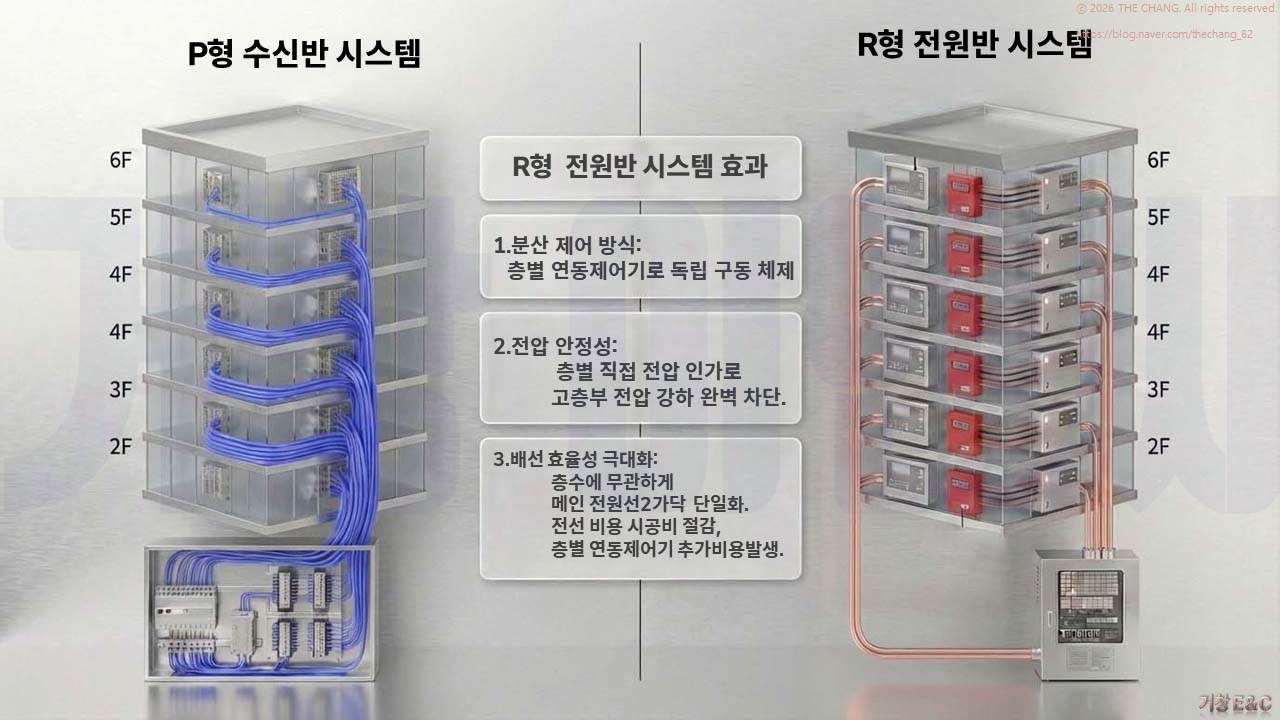

6층 건물 모델링 시각화. 고층 건물에서 R형 분산 제어가 전압 강하를 줄이고 토크를 유지하는 원리 설명.
▲P형 vs R형 기술 사양 상세 비교

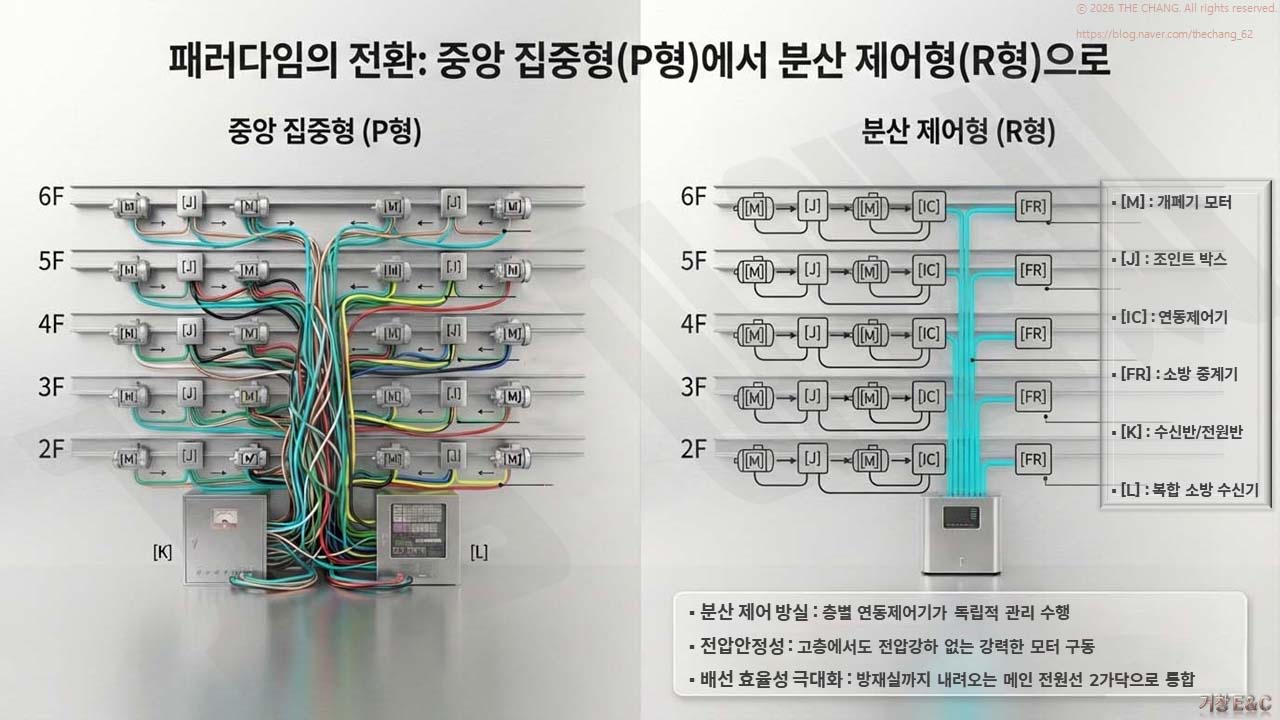

P형의 기하급수적 배선 증가와 R형의 층별 연동제어를 통한 간선 최소화 및 시공비 절감 효과 비교.
▲건물 규모별 배연창 배선 효율성 분석



P형의 직관적 강점 vs R형의 분산 제어 관리

P형 방식은 구조가 매우 직관적이라 테스터기 하나만으로도 선로의 단선 유무를 즉시 판별할 수 있는 강력한 장점이 있습니다.

단거리 현장에서는 별도의 연동제어기 추가 비용 없이 가장 경제적인 선택이 됩니다.

  • P형 수신기(개별 직성): 관리 구역이 집중된 소규모 근생 시설이나 단층 공장에 최적화.
  • R형 전원반(거점 분산): 층별 연동제어기와 고용량 SMPS가 추가되어 초기 비용은 높지만, 고층 빌딩의 전압 강하 문제를 완벽히 해결합니다.

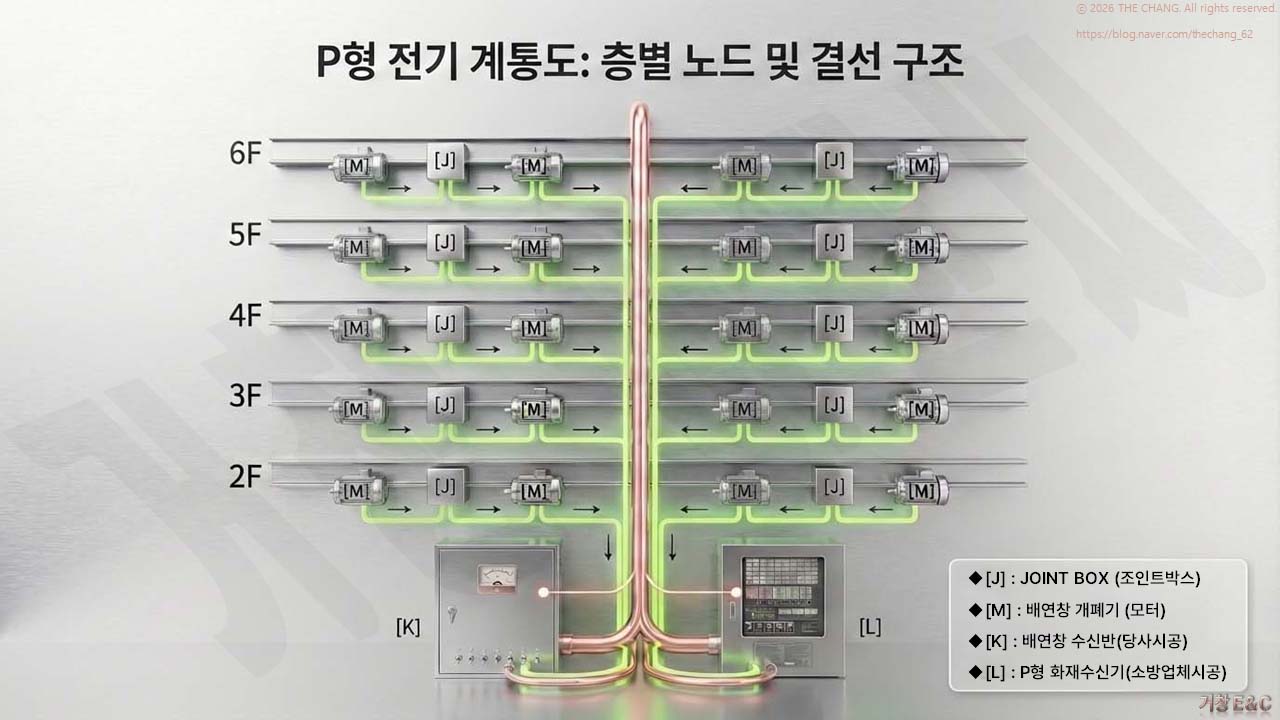

수신반(K)에서 각 층 조인트 박스(J)를 거쳐 개폐기 모터(M)로 연결되는 전형적인 1:1 직성 배선도.
▲P형 전기 계통도: 층별 노드 구조

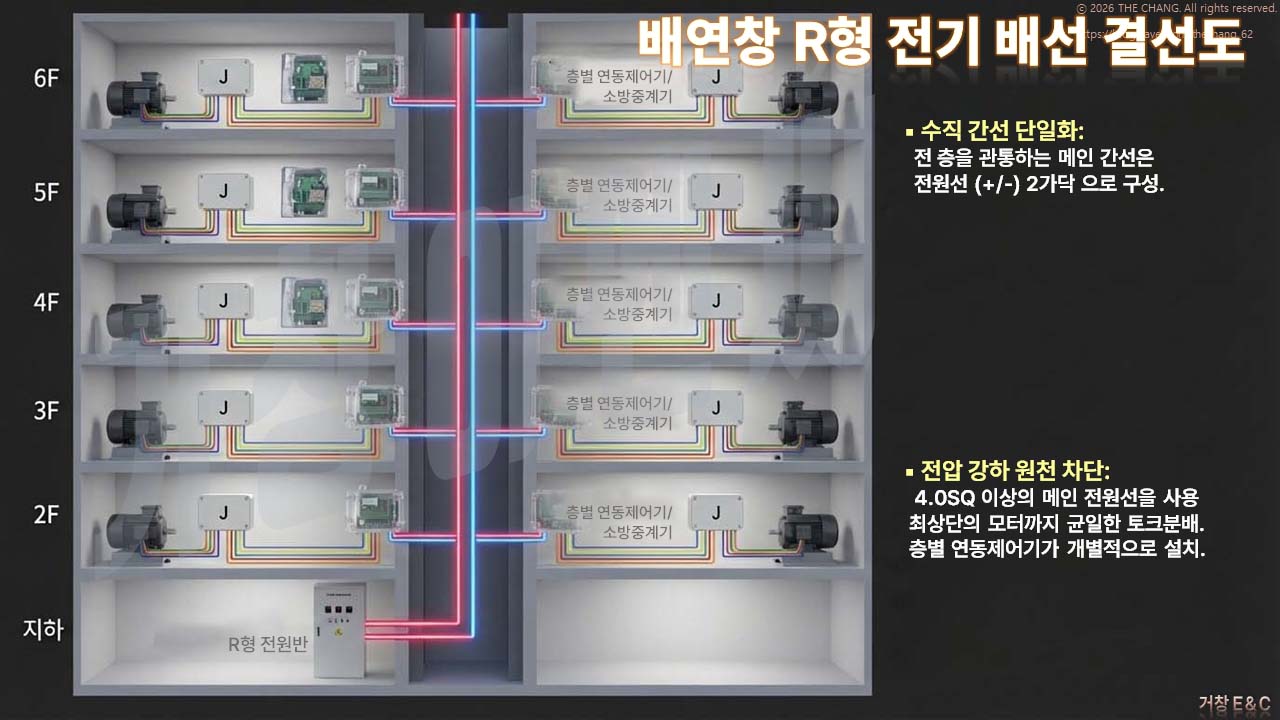

수직 간선을 단일화하고 층별로 전기를 분배하여 최상단 모터까지 안정적인 전력을 공급하는 R형 전원반 방식.
▲R형 전기 배선 결선도: 수직 간선
220V 분전반과 소방 경종 연동을 기반으로 한 P형 컨트롤 박스의 4회로 기준 상세 결선도
▲P형 결선 방식: 1:1 직접 연결 상세
각 구역(Room)마다 연동제어기와 소방 중계기를 거점으로 독립적인 회로를 구성하여 유지보수 편의성 강조
▲R형 결선: 층별 독립 폐회로 구성
자동/수동 개폐, 연동 제어, 과부하 방지 기능. 제어반에서 모터로 이어지는 구동 프로세스 순서도.
▲배연창 시스템 개요 및 4대 핵심 기능
5가닥(5C) 배선 단면도. 적색(+24V), 흑색(GND), 청색(열림), 흰색(닫힘), 황색(기동/확인) 등 색상별 표준 결선법 및 테스터기 사용 권고.
▲5C 배선 규격 및 색상별 결선 가이드

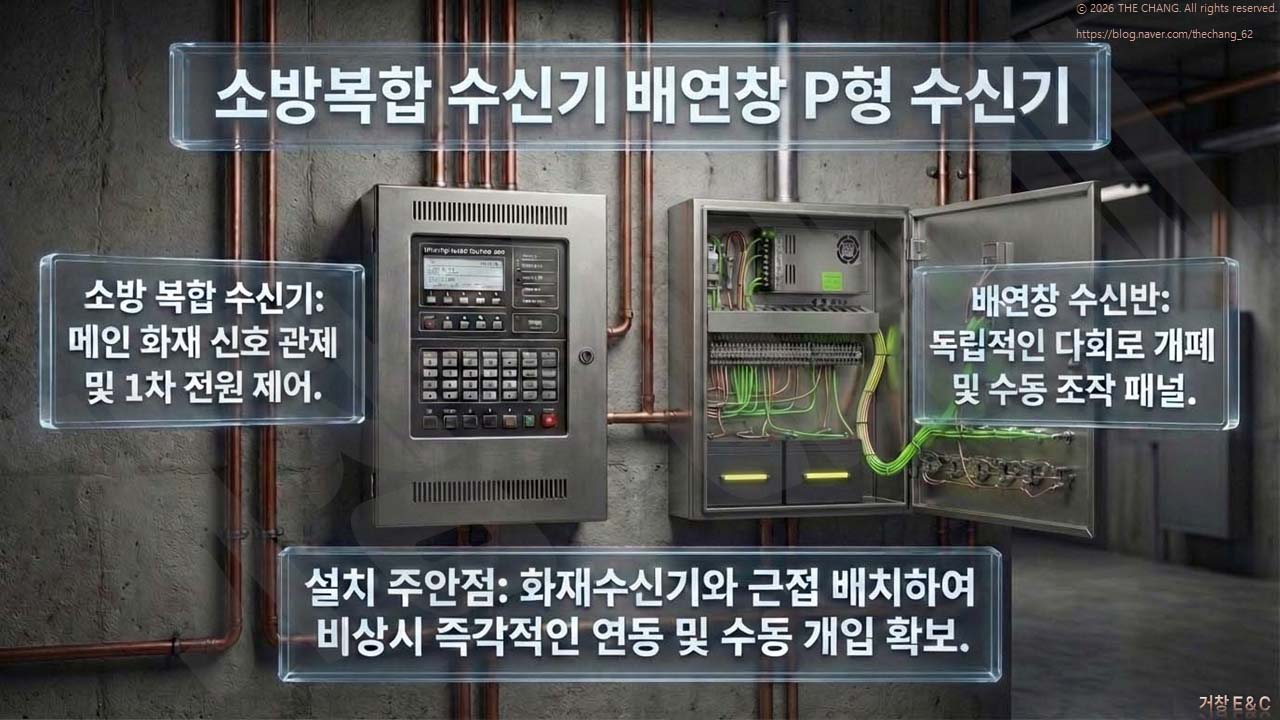

소방복합 수신기와 독립적인 배연창 수신반의 근접 배치 예시. 비상시 즉각적인 수동 조작 및 연동을 위한 배치 주안점 설명.
▲소방복합 수신기 및 P형 수신반 연동

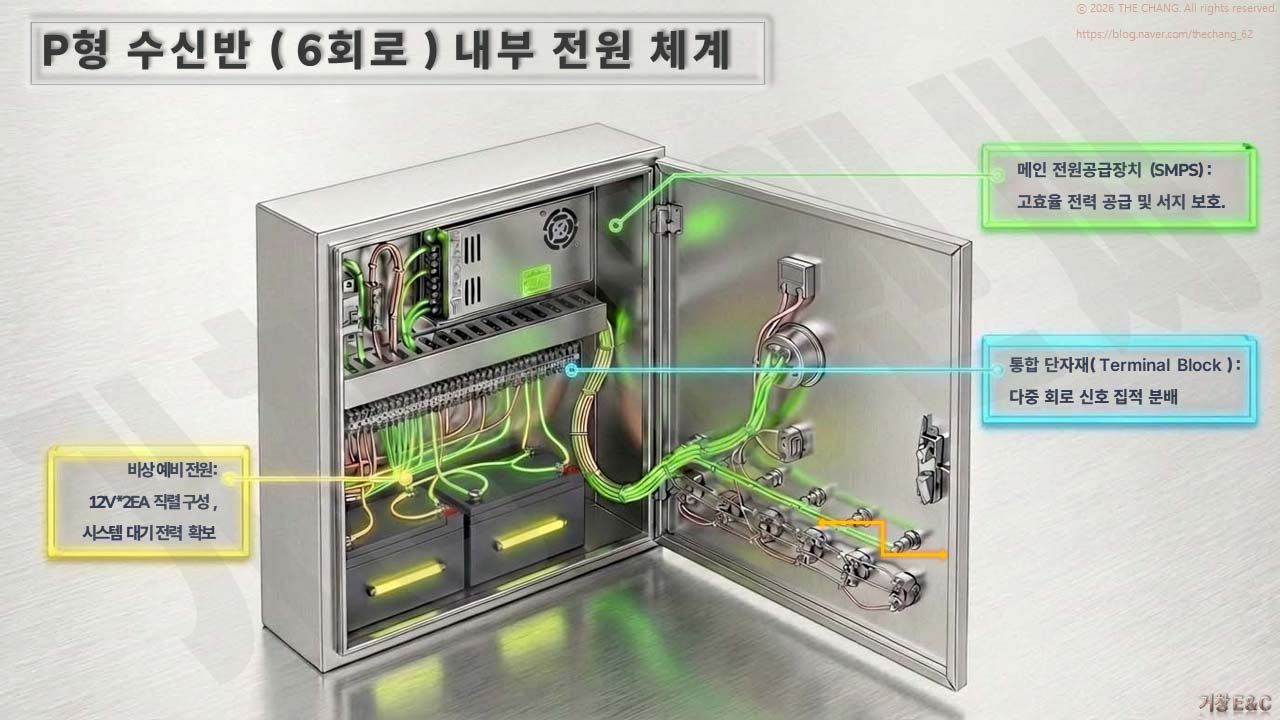

다중 회로 신호를 집적 분배하는 통합 단자대(Terminal Block)와 내부 배선 구조. 6회로 부하를 견디는 고용량 SMPS 배치.
▲P형 6회로 수신반 내부 전원 및 단자대
R형 시스템에 쓰이는 전원반 내부(차단기, SMPS, 단자, 12V 배터리)와 소방 복합 수신기 외관 비교.
▲배연창 R형 전원반 구성 및 수신기 비교
안정적인 24V 출력을 위한 SMPS와 4.0sq 메인 전원선 시작점이 되는 출력 단자대 상세 묘사.
▲방제실 R형 메인 전원반(DC 24V) 구성

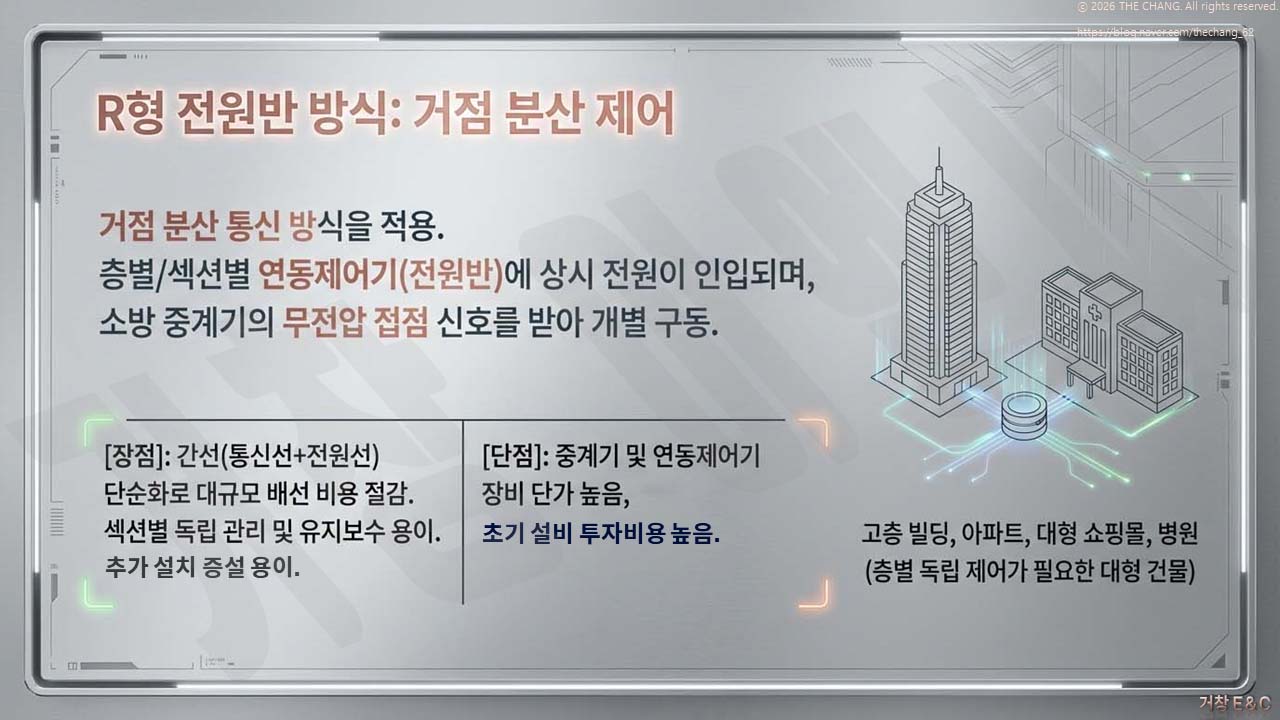

간선 단순화로 대규모 배선 비용 절감 및 섹션별 독립 관리 장점 설명. 대형 건물(빌딩, 아파트, 병원) 적용 권장.
▲R형 전원반 방식: 거점 분산 제어의 장단점

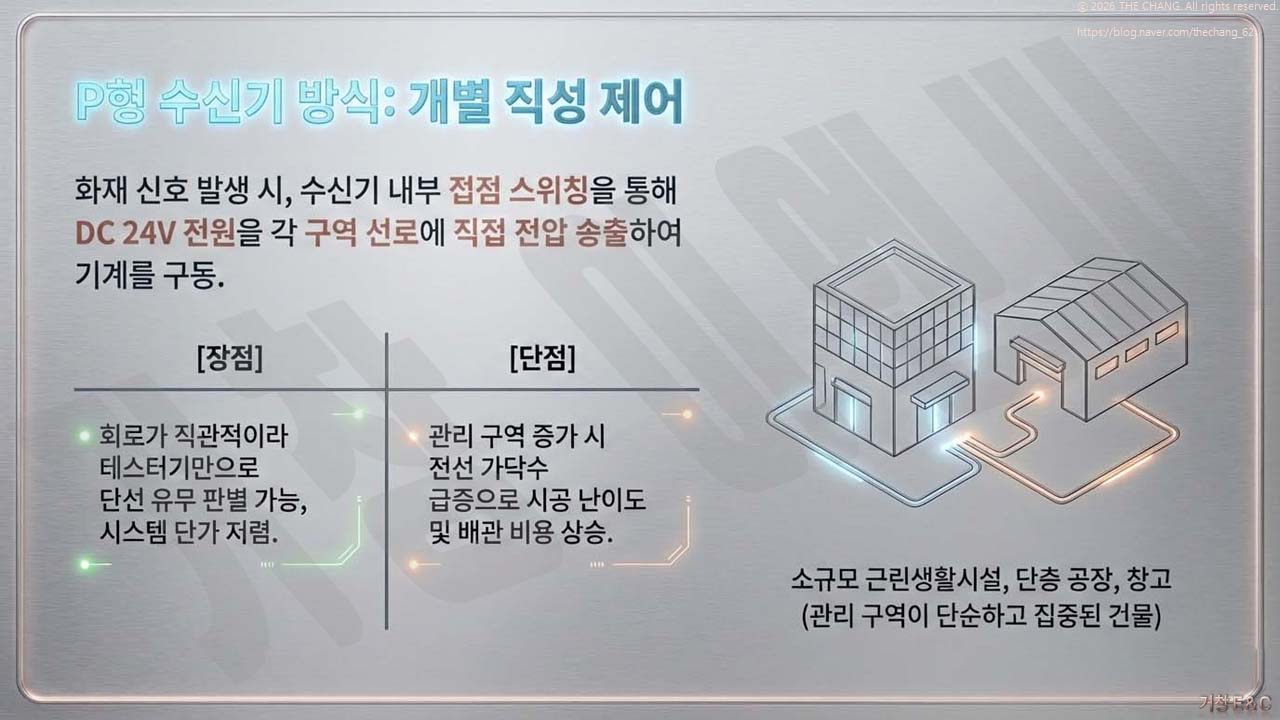

수신기에서 각 구역에 직접 전압을 송출하는 방식. 회로의 직관적인 유지보수 장점과 소규모 건물(창고, 단층 공장) 적용 적합성.
▲P형 수신기 방식: 개별 직성 제어의 장단점

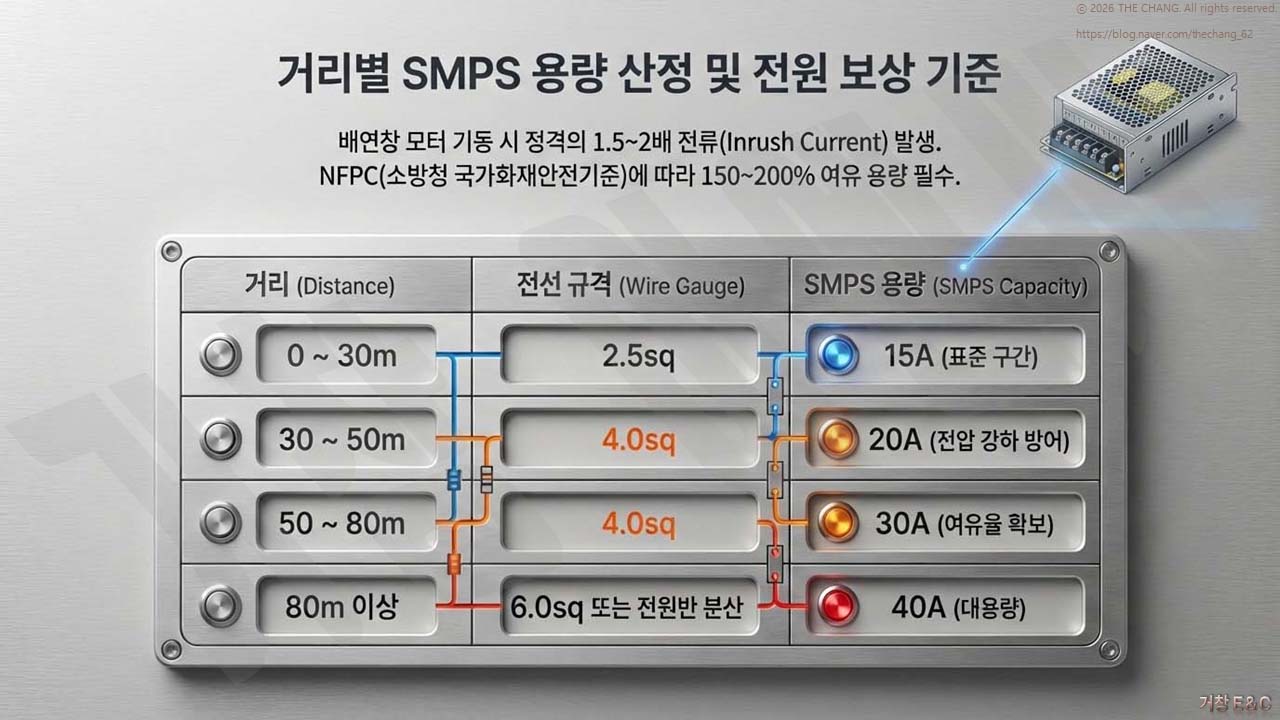

모터 기동 시 발생하는 피크 전류(1.5~2배) 대응표. 30~80m 구간 4.0sq, 80m 이상 6.0sq 배선 및 용량별 SMPS(15A~40A) 산정 기준.
▲거리별 SMPS 용량 선정 및 보상 기준

실무 시공의 디테일: 전압 강하와 SMPS 용량 산정

시스템 방식보다 더 중요한 것은 실제 기계에 힘을 전달하는 배선 규격입니다.

거창 E&C는 거리와 관계없이 안정적인 토크를 유지하기 위해 HFIX 4.0sq 배선을(전원기준) 기본 원칙으로 합니다.

  • 거리별 선로 보상:
    • 30~80m 구간은 반드시 4.0sq를, 그 이상의 장거리는 6.0sq 또는 전원반 분산을 통해 전압 손실을 방지해야 합니다.
  • 용량 산정:
    • 모터 기동 시 발생하는 피크 전류(1.5~2배)를 견디기 위해, 표준 구간에서도 15A 이상의 고효율 SMPS 적용이 필수입니다.

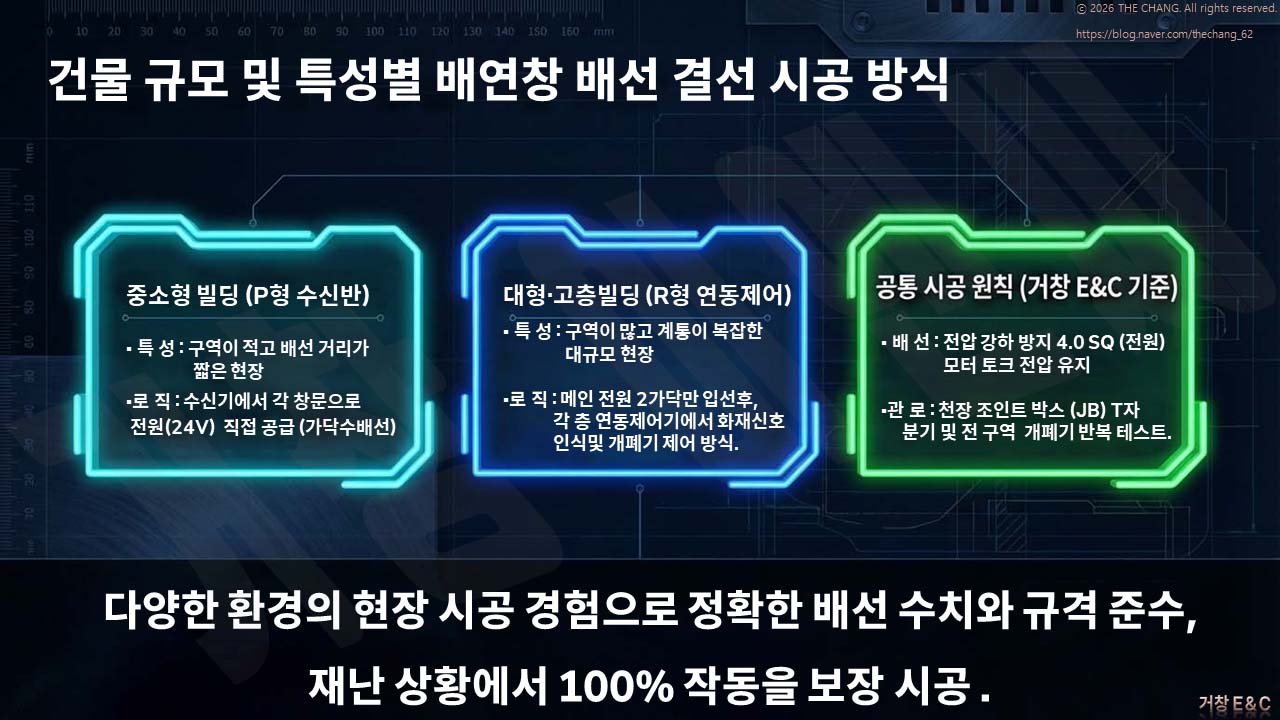

▲건물 규모 및 특성별 시공 방식 총괄

경험과 정확한 수치 규격 준수가 안전을 만듭니다

배연창 설비는 평상시가 아닌 재난 상황에서 그 가치를 증명합니다.

거창 E&C는 복잡한 기술 용어보다 정확한 배선 수치와 현장 데이터에 근거하여 시공합니다.

다소 복잡한 설명이라 일부 기술적 용어는 배제하고 정리하였습니다. 더 궁금하신 점이 있으면 언제라도 문의해 주십시오.



배연창 시스템의 P형과 R형 결선 방식은 건물의 규모와 현장 여건에 따른 기술적 선택의 차이입니다.

거창 E&C는 현장에서 검증된 실무 데이터를 바탕으로, 전압 강하를 방지하고 모터의 안정적인 토크를 유지하기 위해 4 배선 규격 준수를 시공 원칙으로 삼고 있습니다.

정확한 배선 수치와 규격 준수만이 재난 상황에서 배연창의 100% 신뢰할 수 있는 작동을 보장합니다.
