우체국 관공서 배연창 교체 : 신규 개폐기와 트랜스 수신반 연동

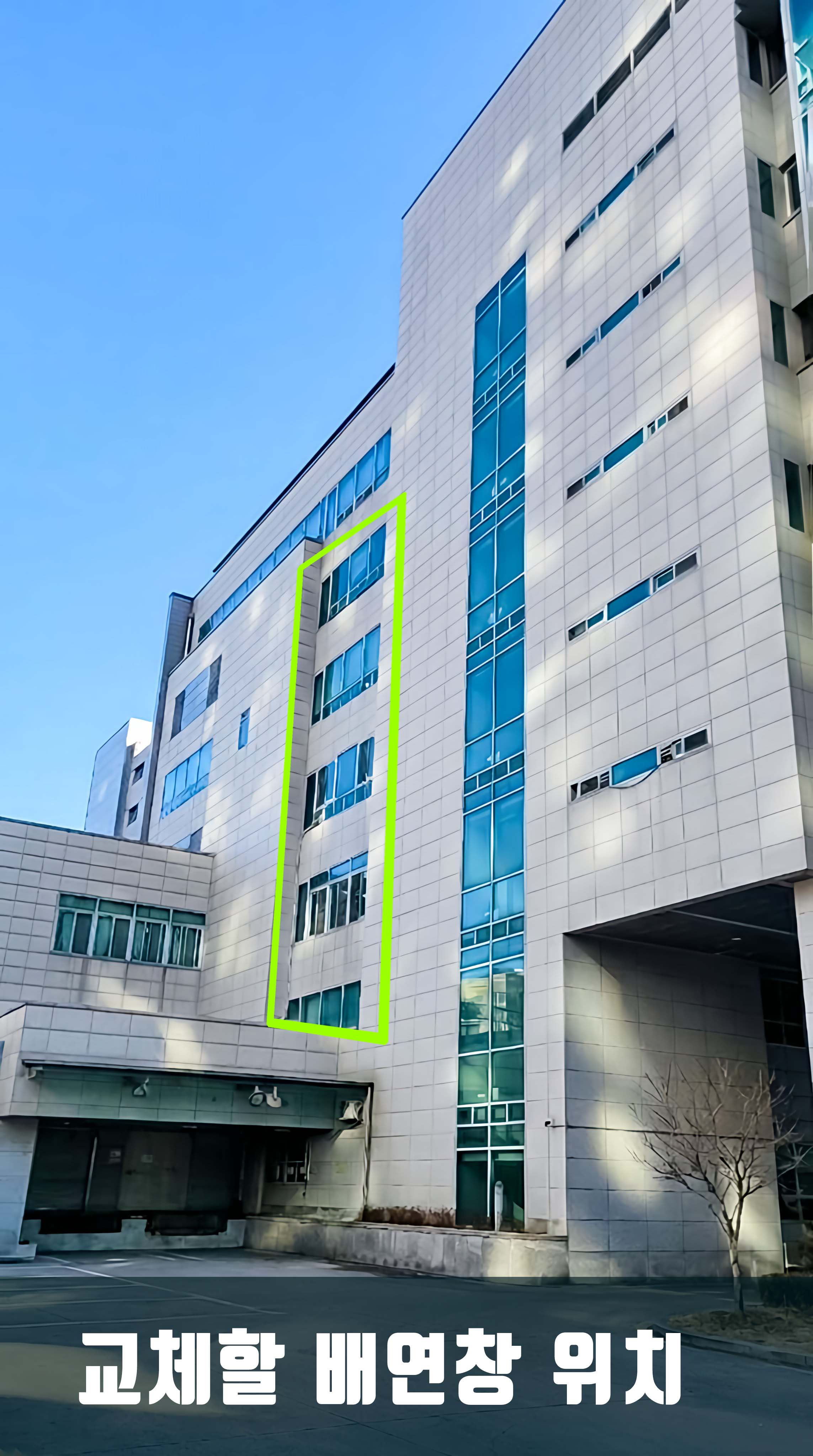

🏣 중랑 우체국 배연창 시스템 업그레이드 분석

2004년 준공된 중랑 우체국은 설치된 지 20년이 넘은 노후 시스템으로, 이번 교체 작업의 핵심은 단순 기기 교체를 넘어선 '기술적 호환성' 확보에 있었습니다.

오랜 시간 건물을 지탱해 온 만큼, 화재 시 인명 구조의 핵심인 '배연창' 시스템의 노후화는 피할 수 없는 과제입니다.

동영상 서비스가 종료되어 해당 콘텐츠를 재생할 수 없습니다.

함께 보면 좋은 배연창 개폐기 시공 설치 ( 관공서 ) 이전 발행 글↙

2025.12.22 - 포스코 LNG 발전소-"공장 내부 찜통더위, 실린더 루버 자동 개폐 솔루션"↙

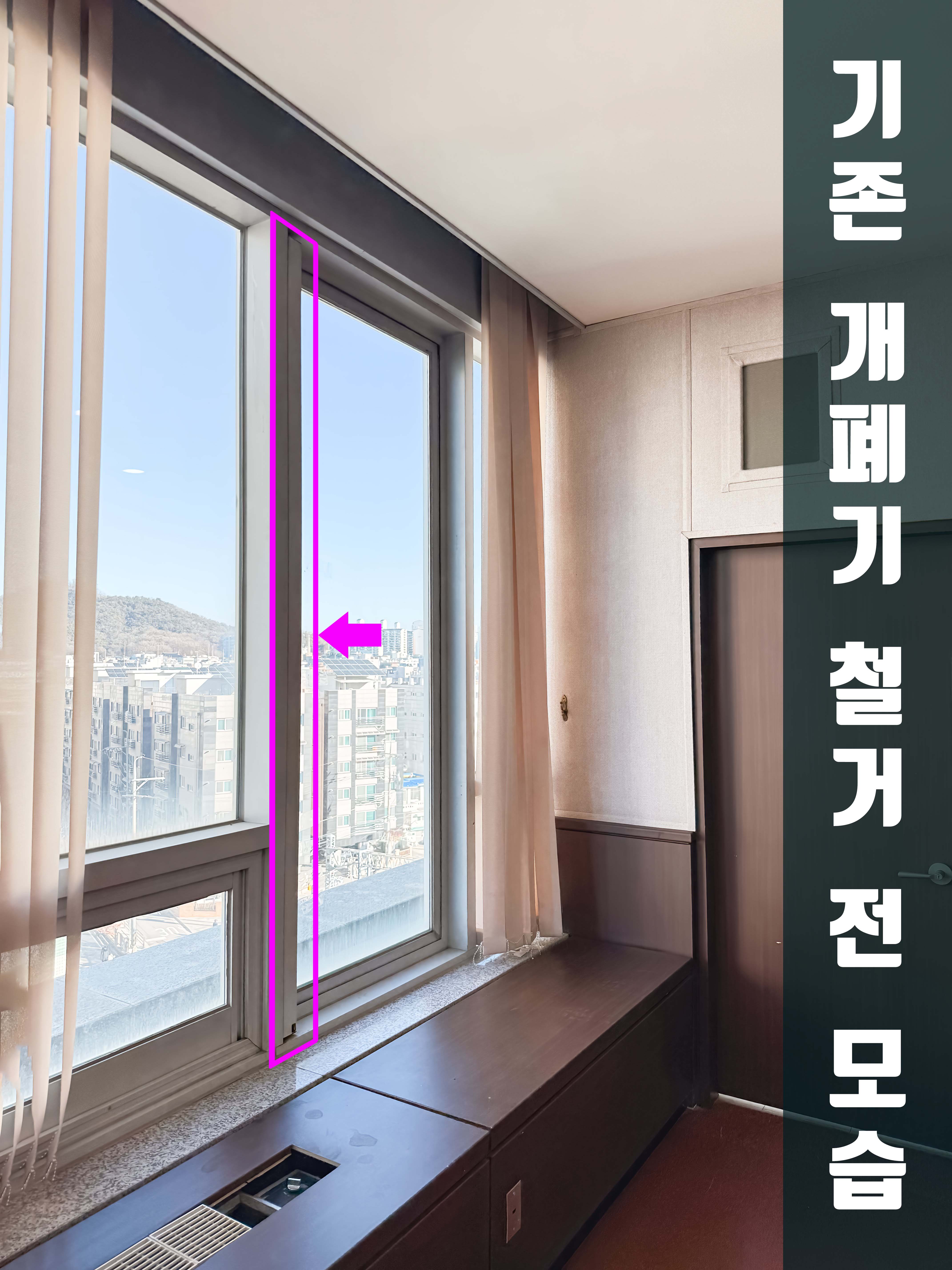

1. 구형 '리미티드'에서 최신 'CPU' 타입으로의 진화

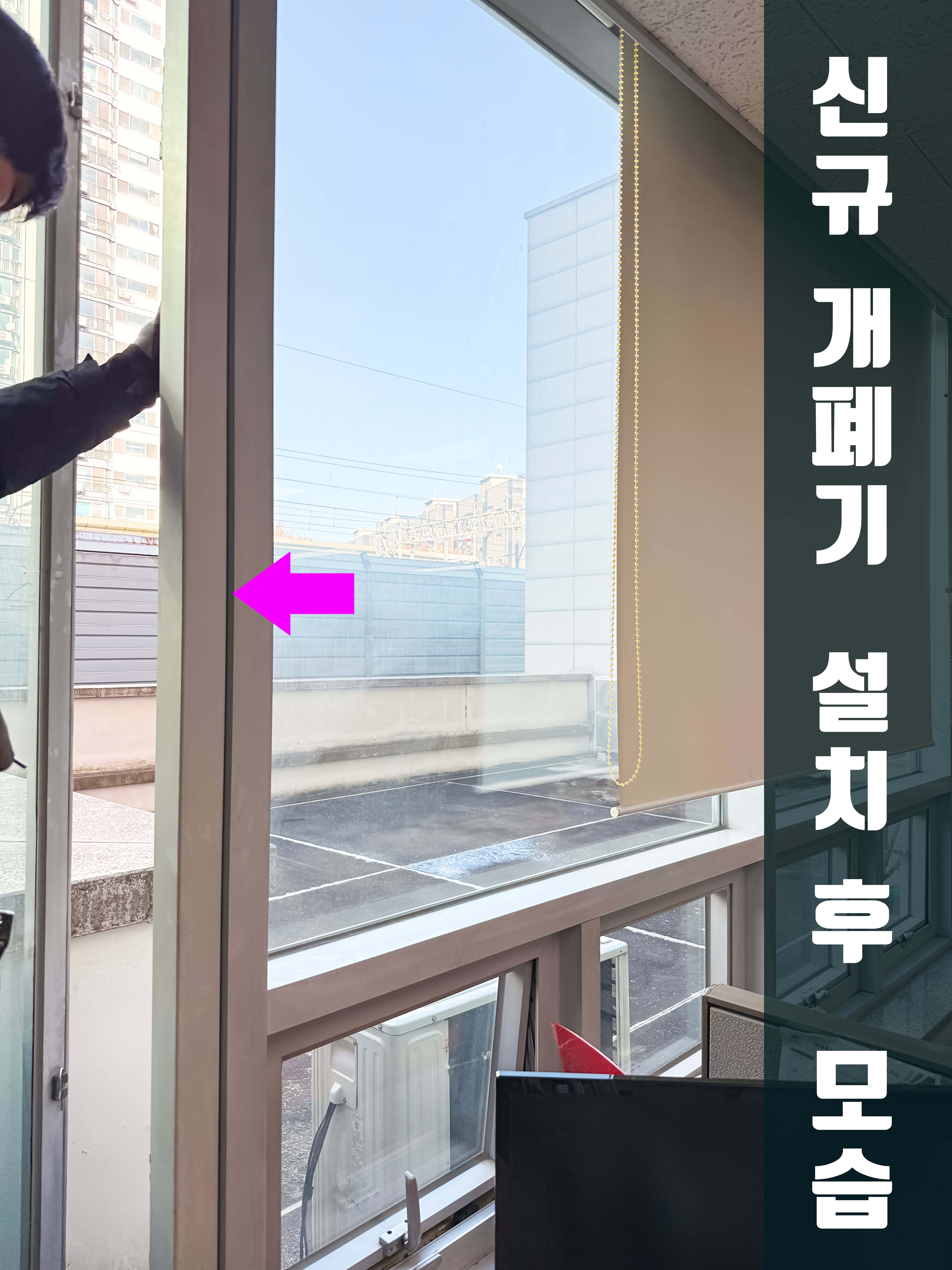

과거의 리미티드 방식은 물리적인 접점에 의존했다면, 이번에 설치된 최신 CPU 타입 개폐기는 정밀한 제어가 가능합니다.

릴레이 없는 직결 호환:

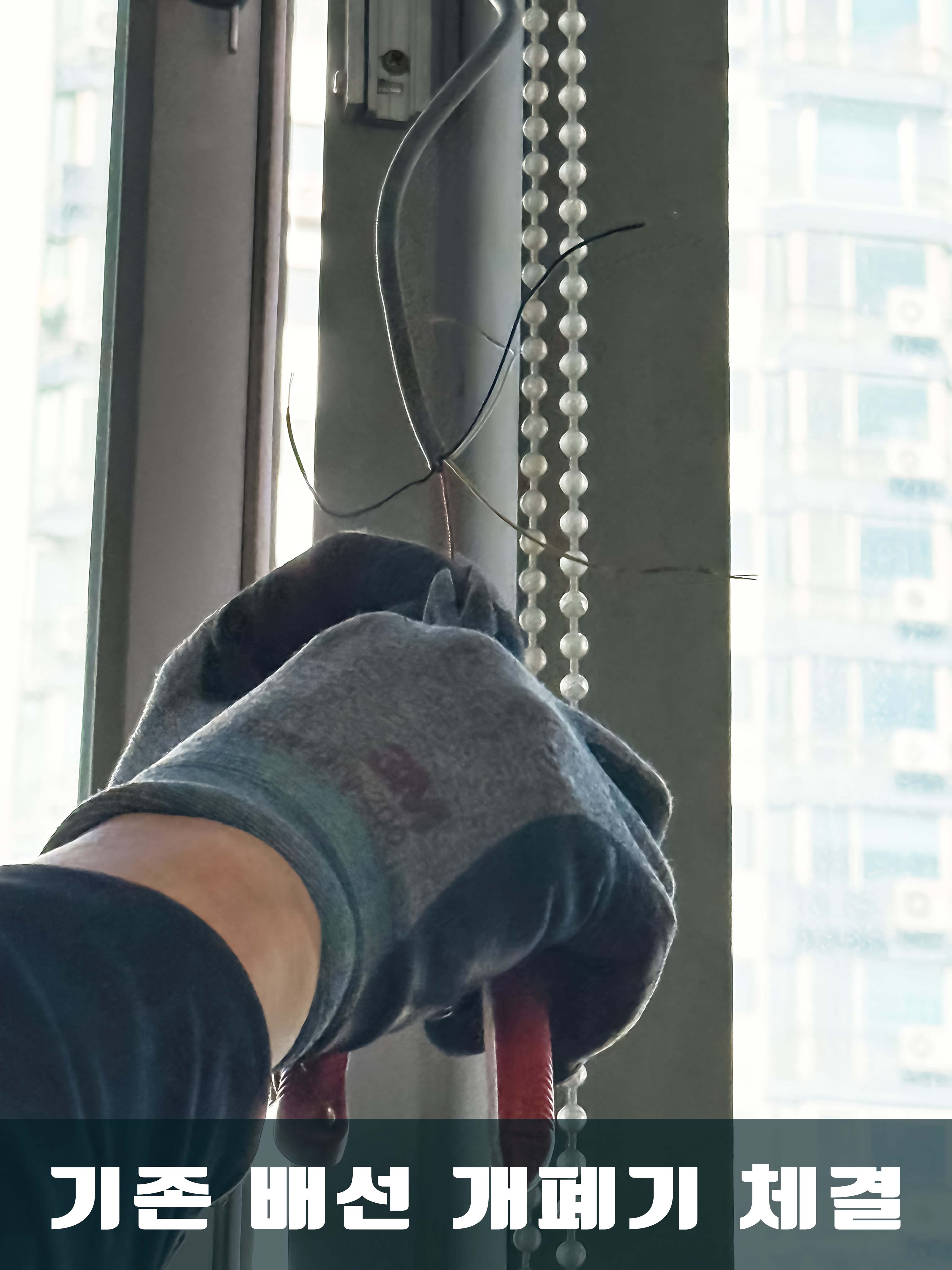

- 기존 수신반과 구형 개폐기 사이의 연동 신호를 분석하여, 별도의 추가 릴레이 설치 없이도 신규 CPU 타입 개폐기가 완벽하게 호환되도록 작업했습니다.
  - 이는 복잡한 배선을 단순화하고 향후 발생할 수 있는 고장 원인을 사전에 차단합니다.
시스템 안정성:
- CPU가 내장되어 있어 창문의 개폐 상태를 실시간으로 감지하며, 과부하 방지 및 정밀한 멈춤 기능을 제공합니다.

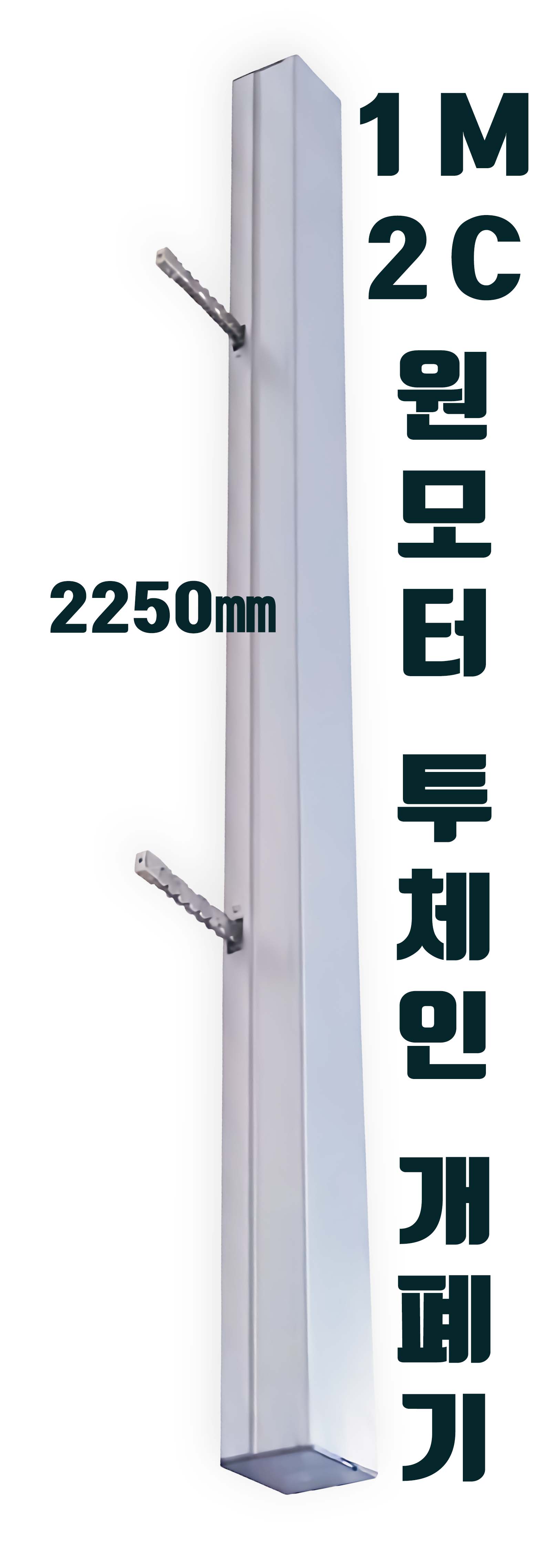

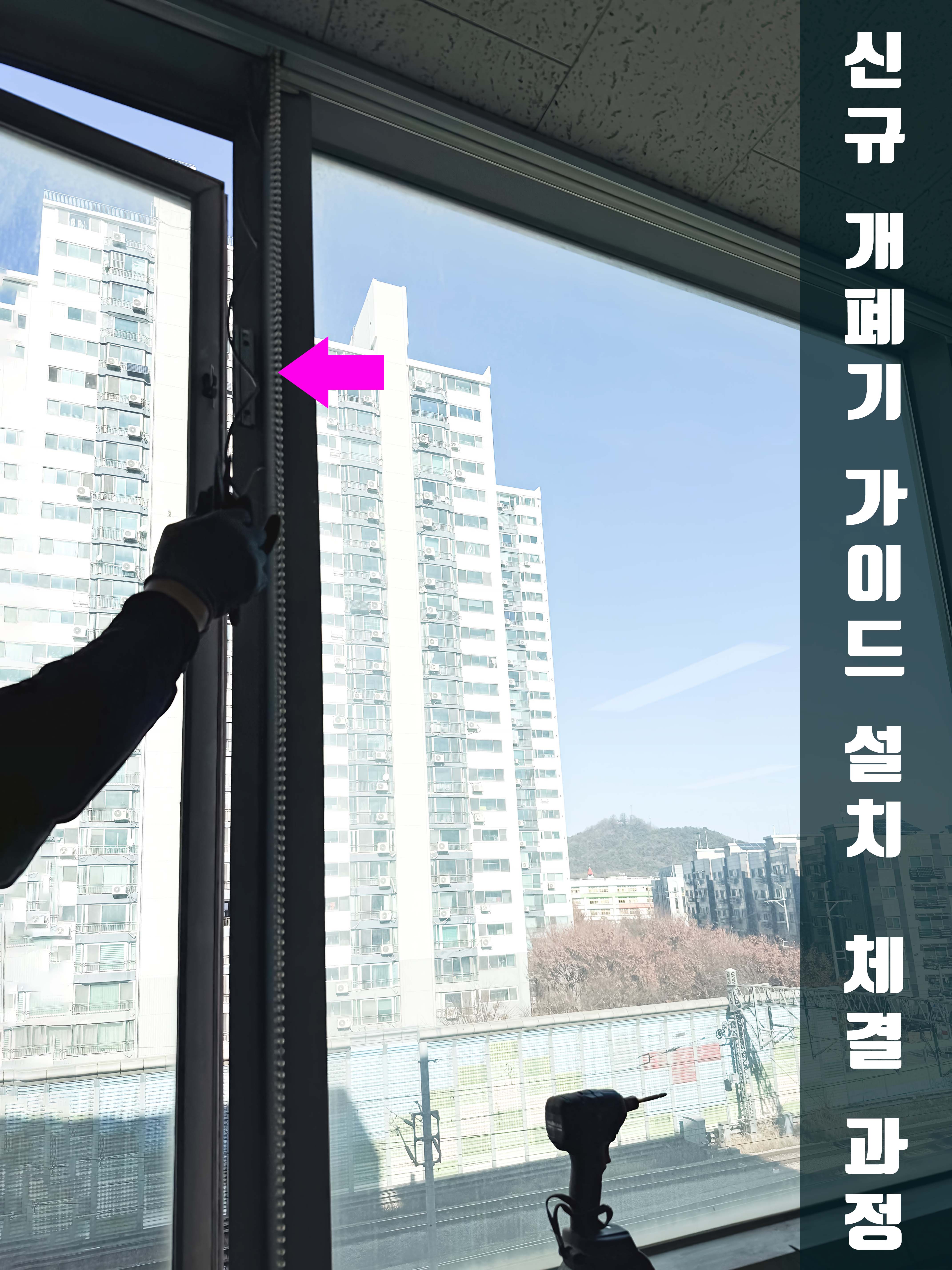

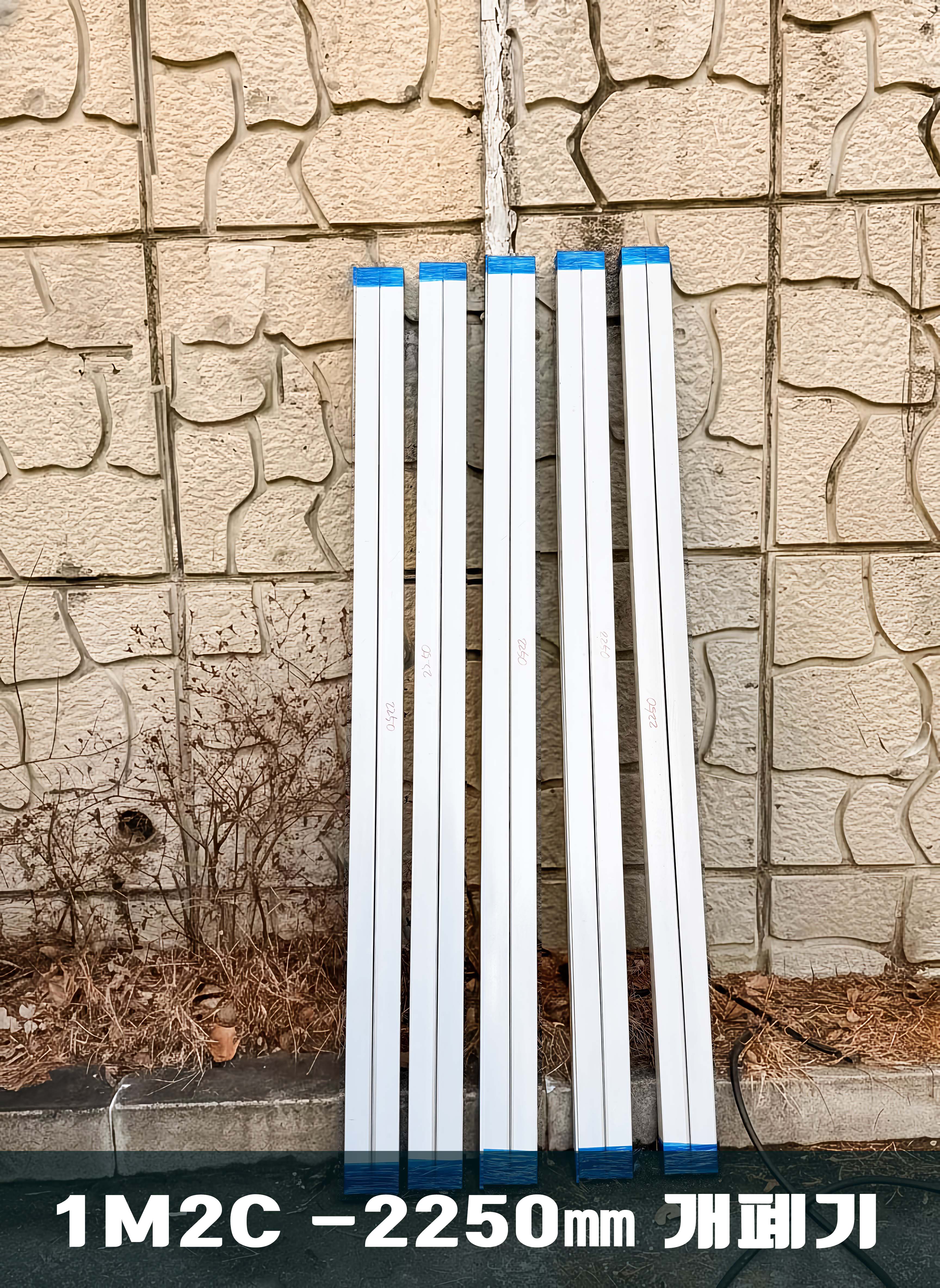

2. 세로바( 1 M2 C-원 모터 투체인 ) 개폐기의 장단점

구분	주요 내용
장점	케이스먼트 창호는 보통 상하 두 개의 개폐기를 한 세트로 설치 90도 개방 세트 방식에 비해 설치 비용이 경제적입니다.
단점	구조적 특성상 90도 완전 개폐가 어렵습니다. 보통 체인 길이만큼 500~600mm 내외의 개폐 면적을 가집니다.
개방감	완전 개폐에 비해 개방감은 다소 부족할 수 있으나, 타 창호 대비 충분한 배연 면적을 확보합니다.
안정성	케이스먼트 창호 고층 건물의 경우, 강풍 등에 의한 파손 위험이 있는 완전 개폐보다 일정한 각도만 열리는 세로 바 방식이 훨씬 안정적입니다.
