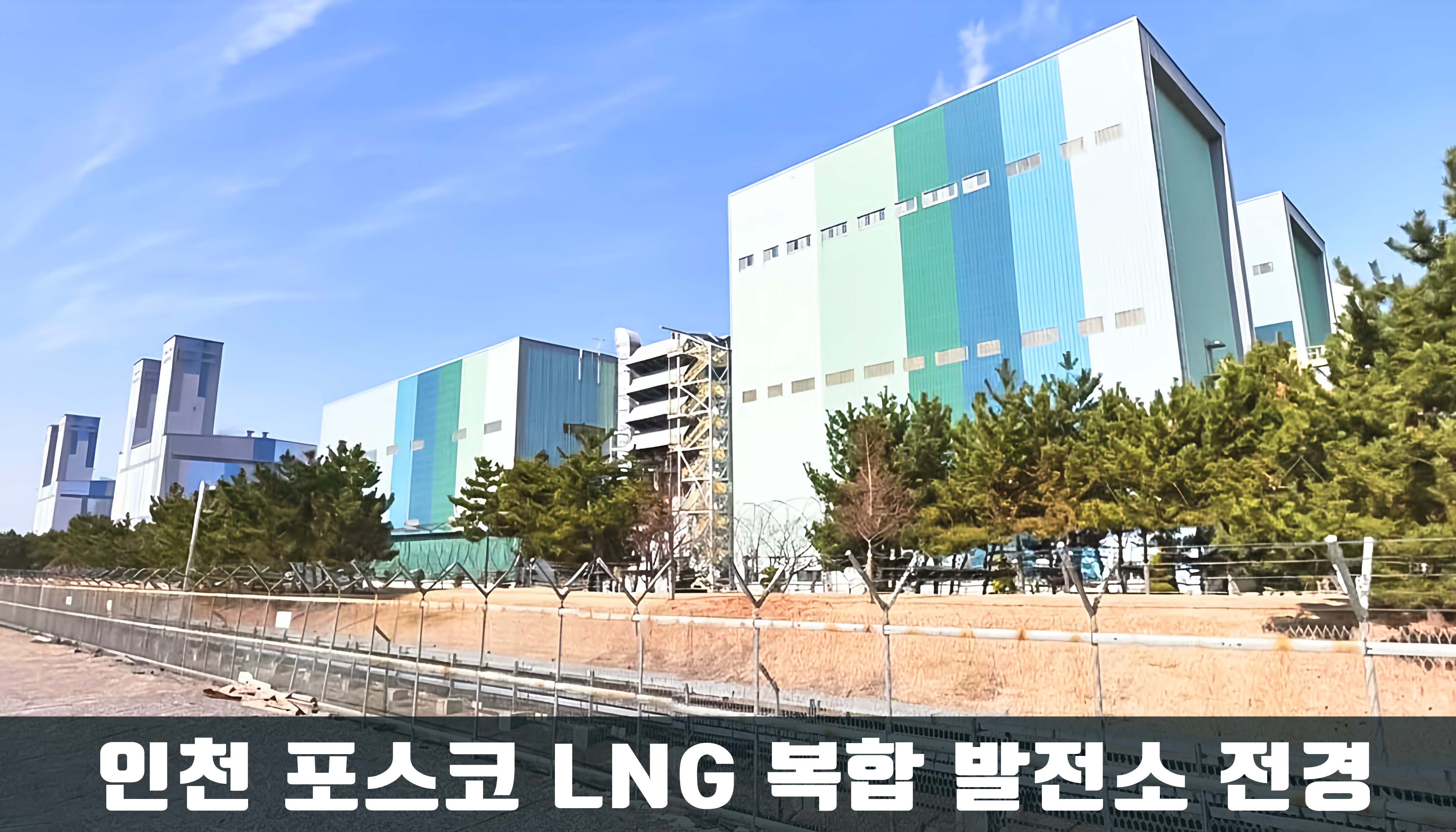

🏭인천 서구에 위치한 포스코 인터내셔널 LNG 복합발전소와 같은 대규모 에너지 시설에
**실린더 전동 루버 자동 환기 시스템 (Cylinder Auto Louver System)**을 설치 완료.
LNG 발전소 특성상 고온, 다습한 작업 환경 개선 사업으로 자동 루버 환기 시스템 구축.

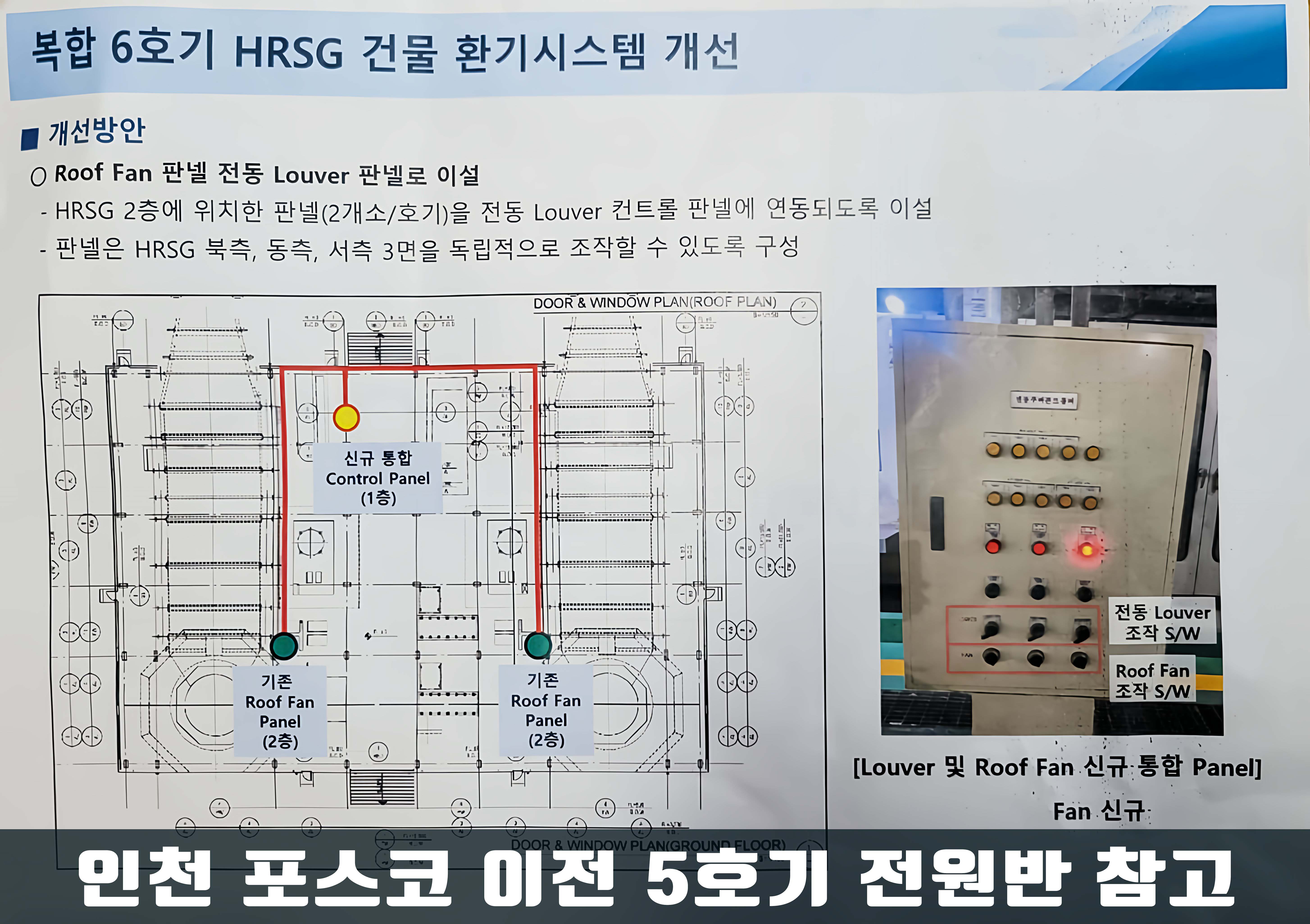

이전 5호기 시공을 통해 성능이 검증된 솔루션으로, 수동 루버의 한계를 극복하고 발전 효율을 극대화하는 데 초점이 맞춰져 있습니다.
1. 실린더 전동 루버 시스템 시공 개요

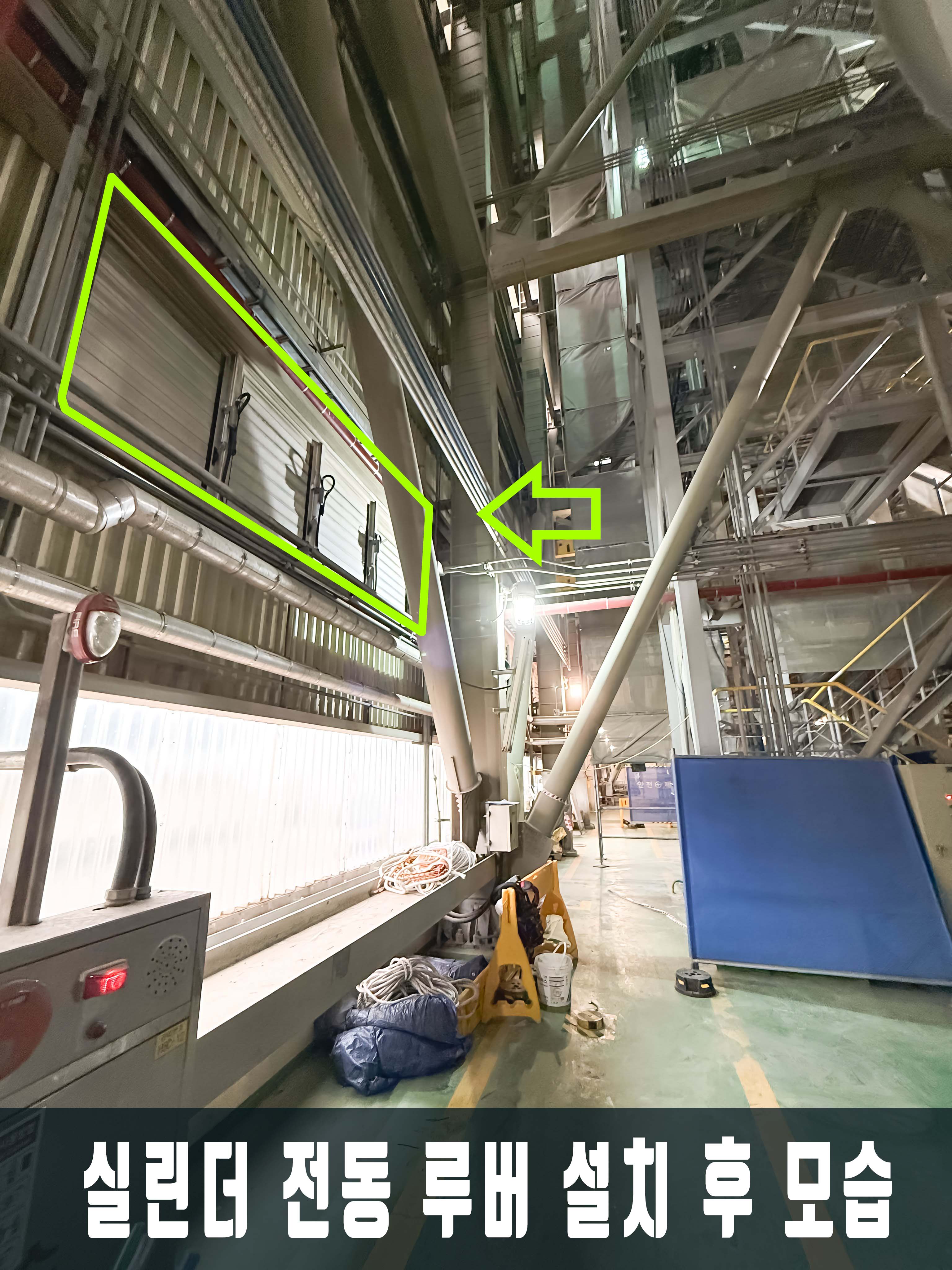

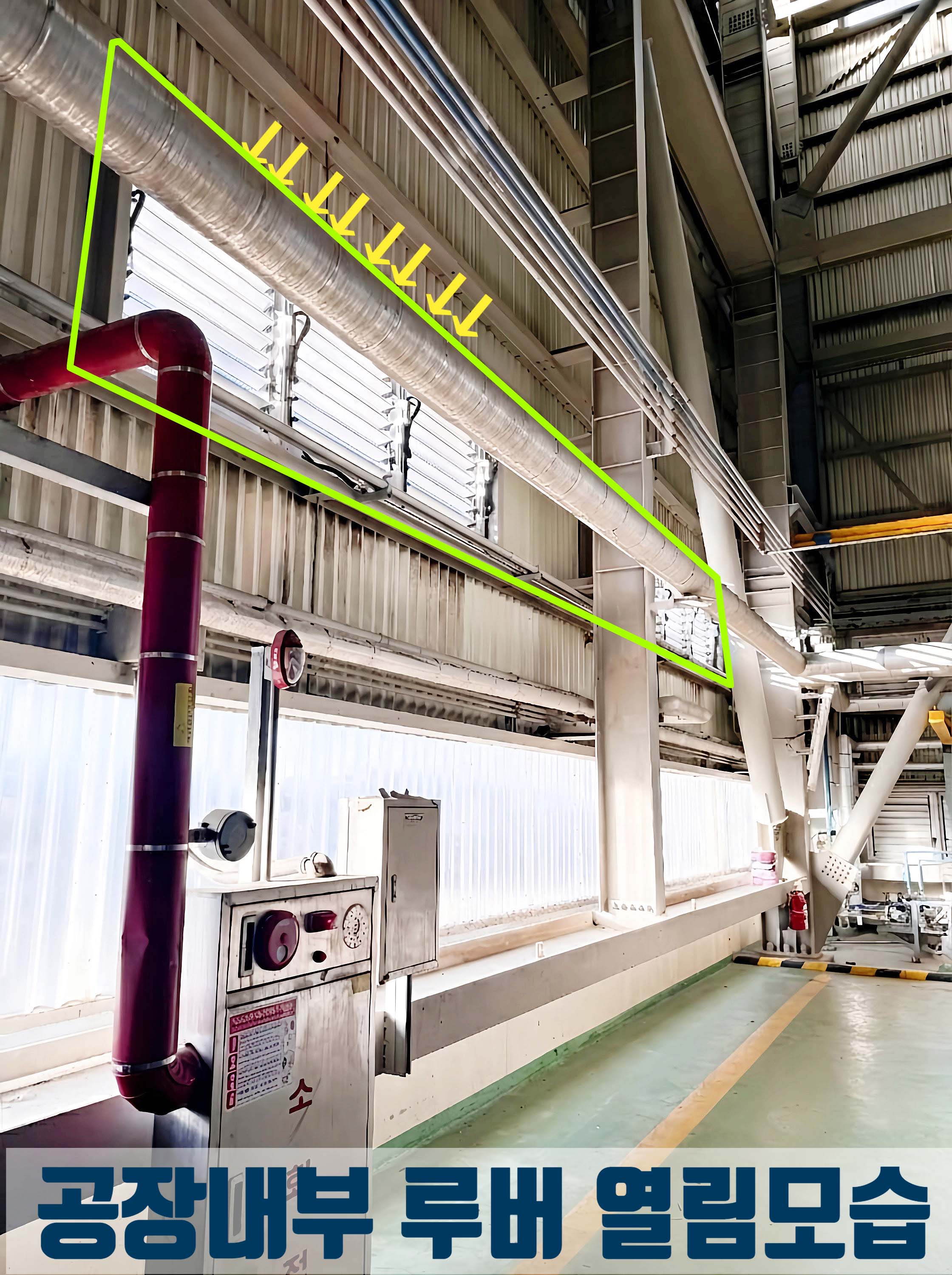

- 적용 대상: 복합 6호기 HRSG 건물 내 수동 루버

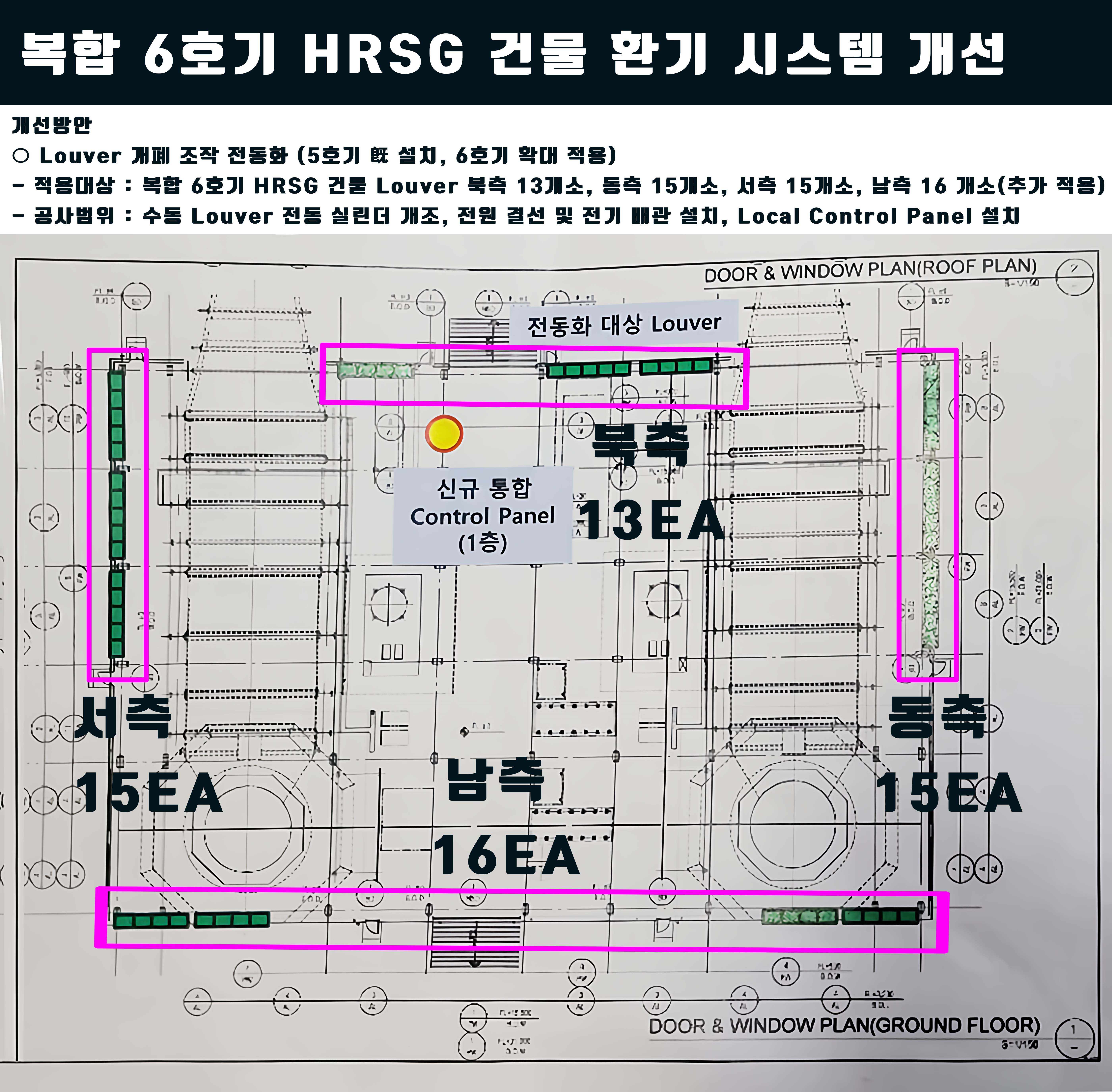

- 시공 규모: 총 59개소 (북측 13, 동측 15, 서측 15, 남측 16)
- 핵심 공정: 수동 루버 레버에 전동 실린더(SLinear Actuator) 개조 설치 및 4회로 통합 제어반(Local Control Panel) 구축

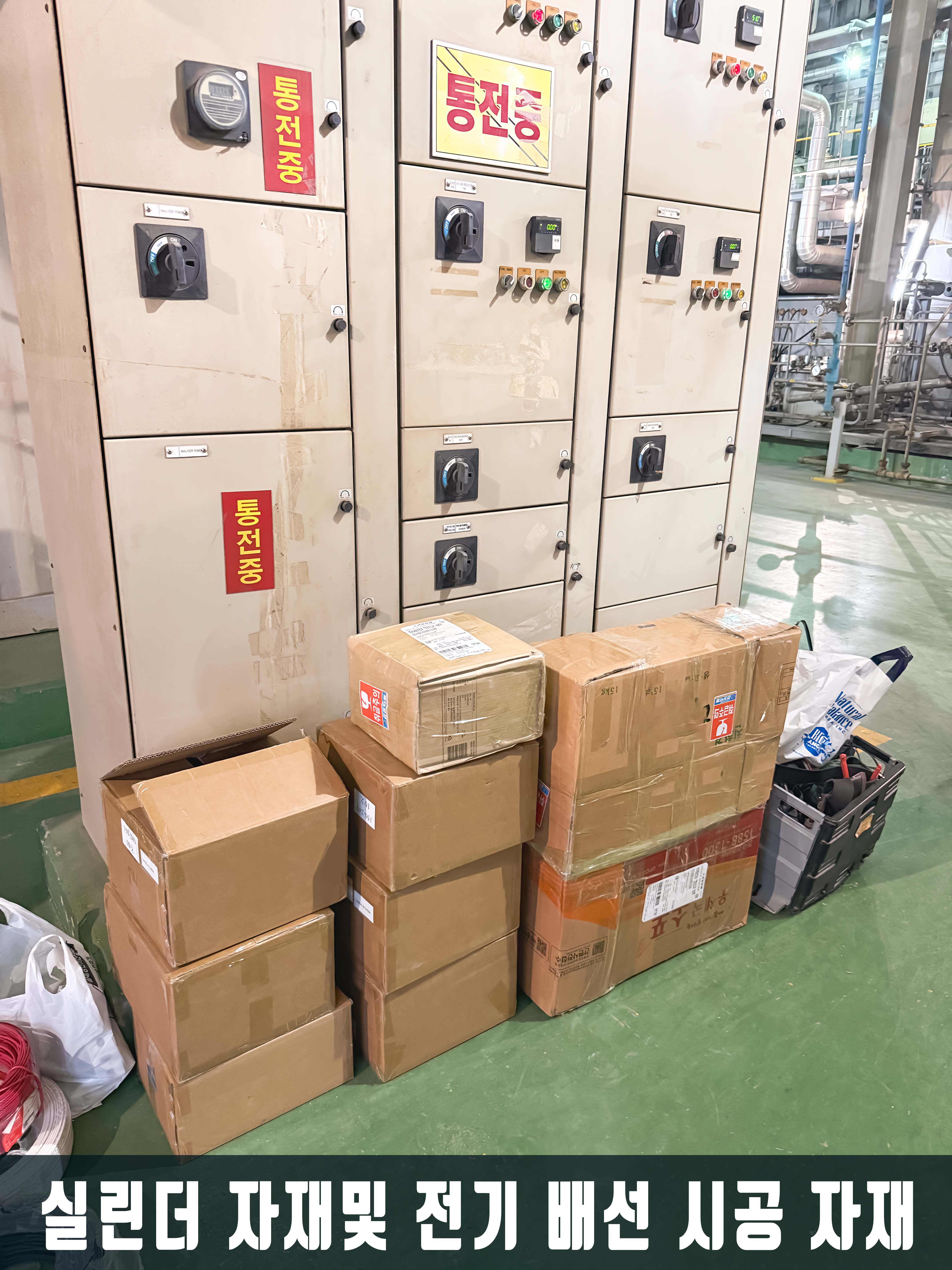

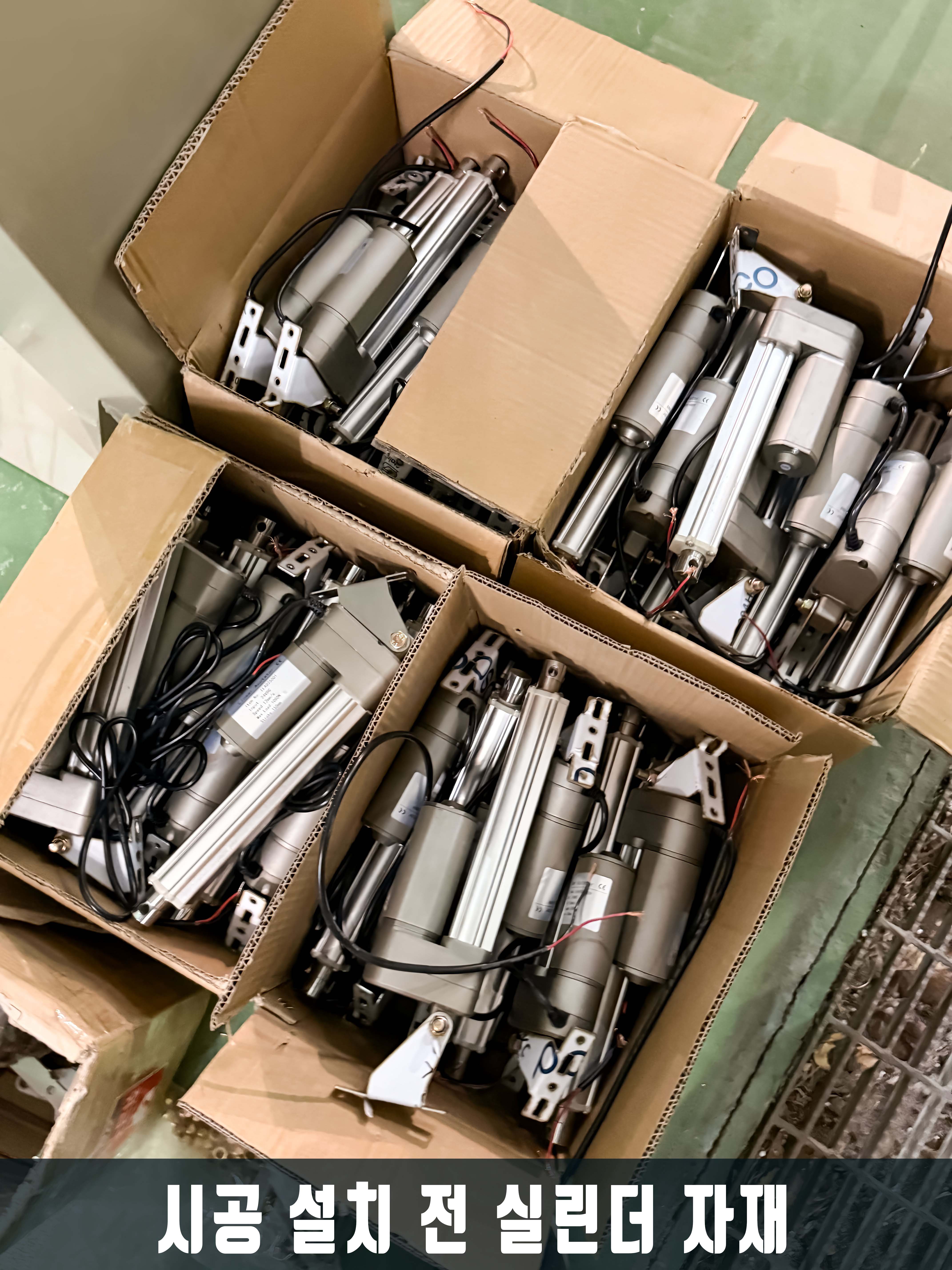

🏭자동 루버 시스템 실린더 자재 및 전기배선 자재.

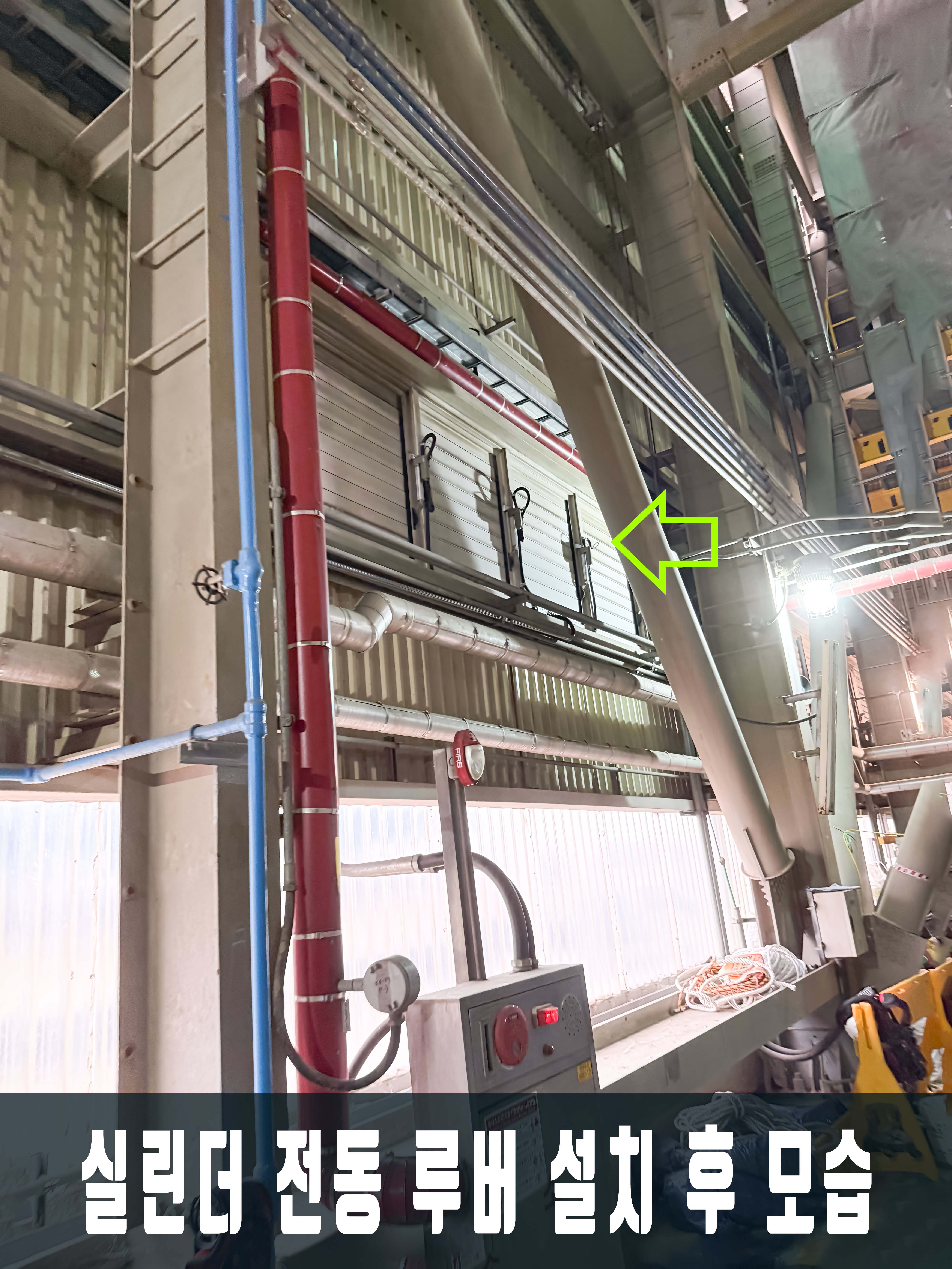

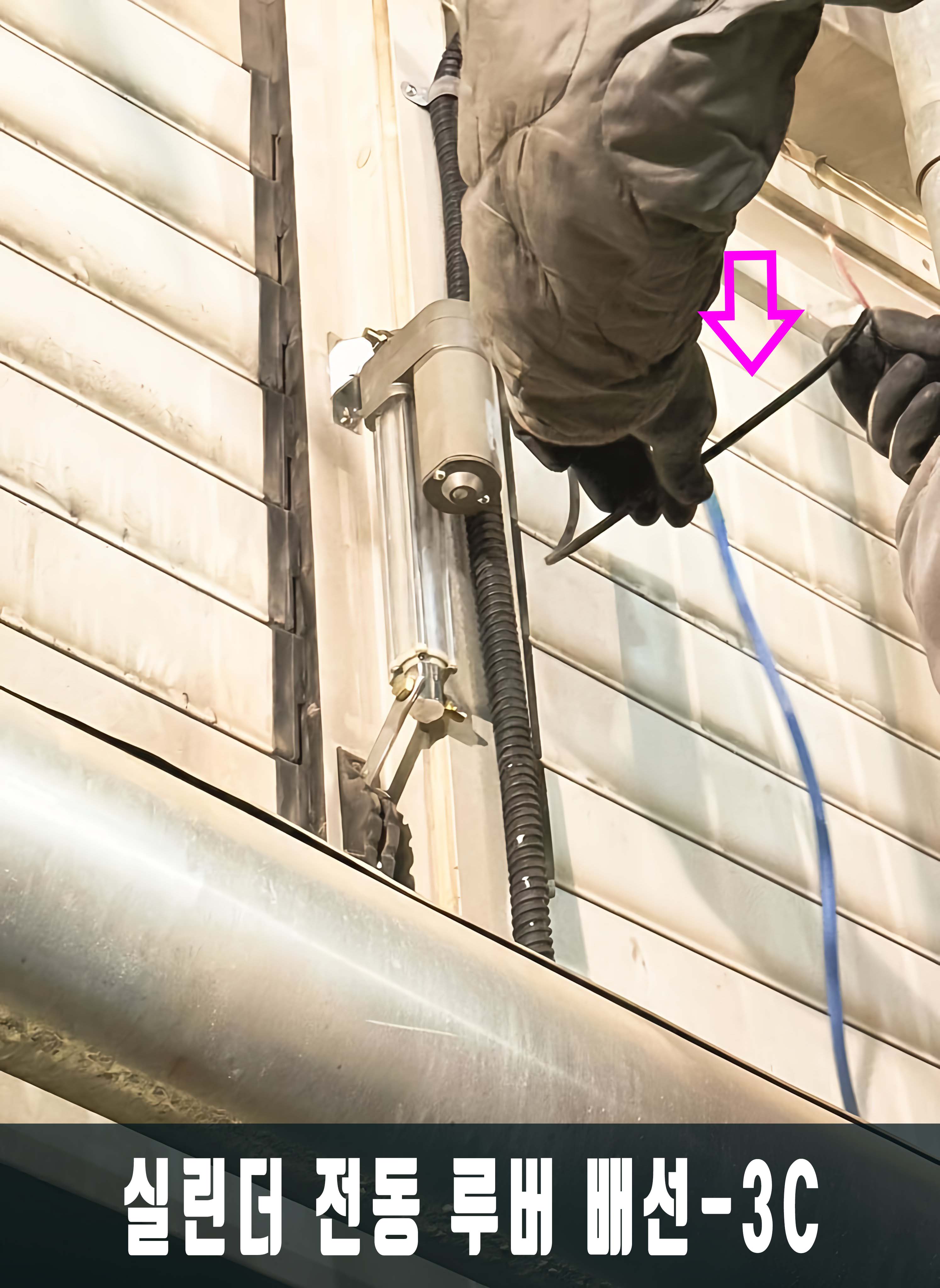

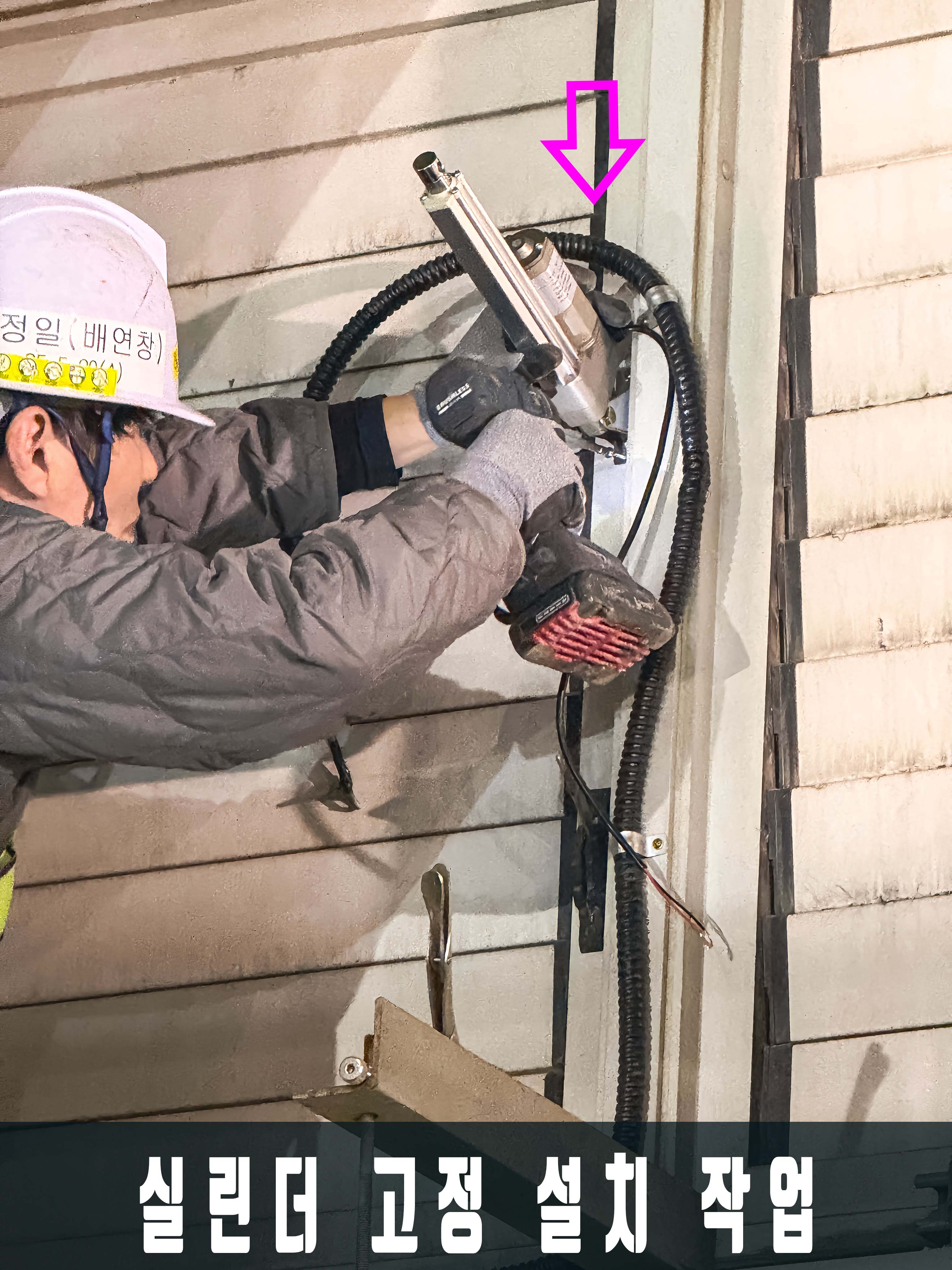

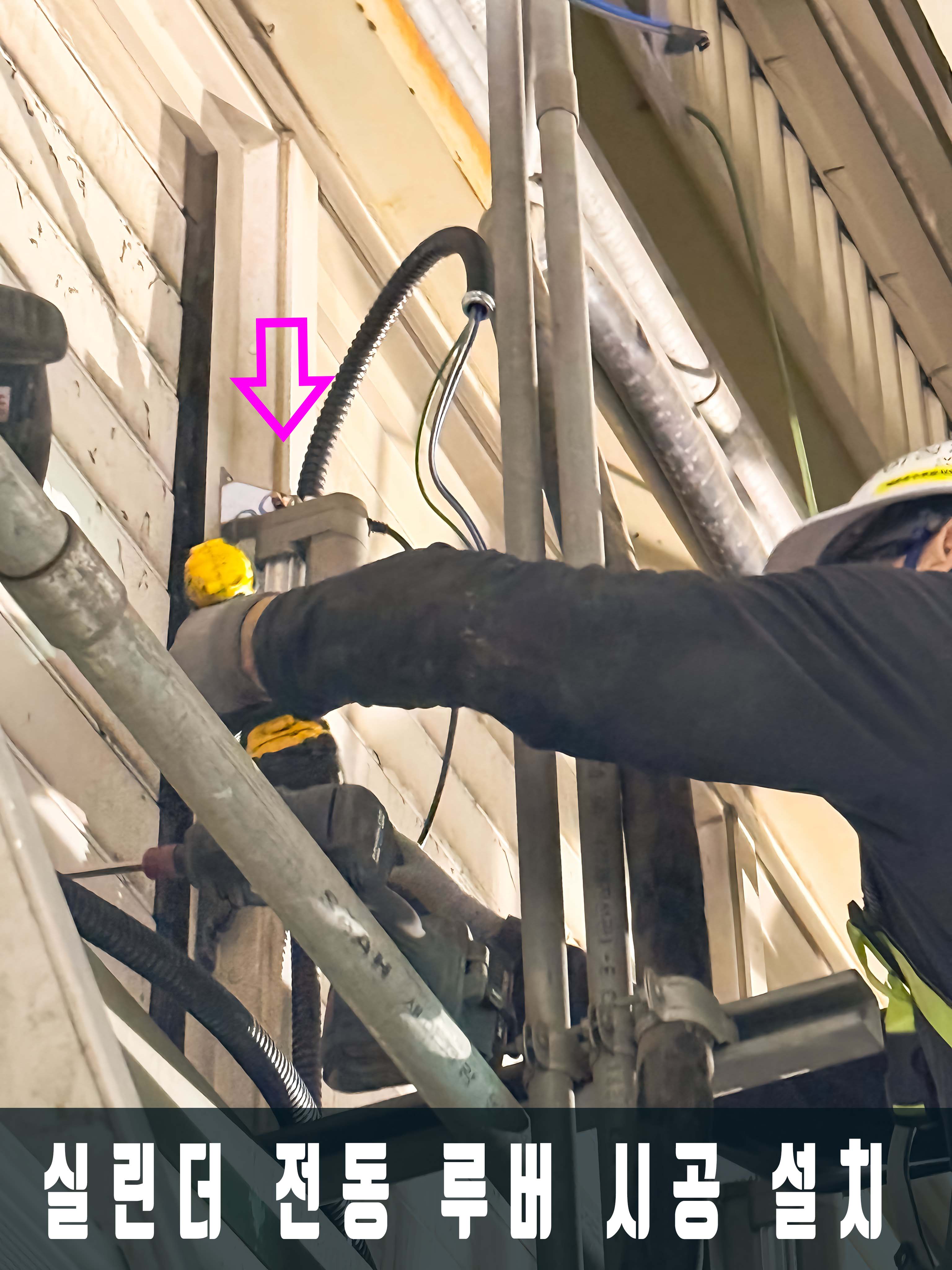

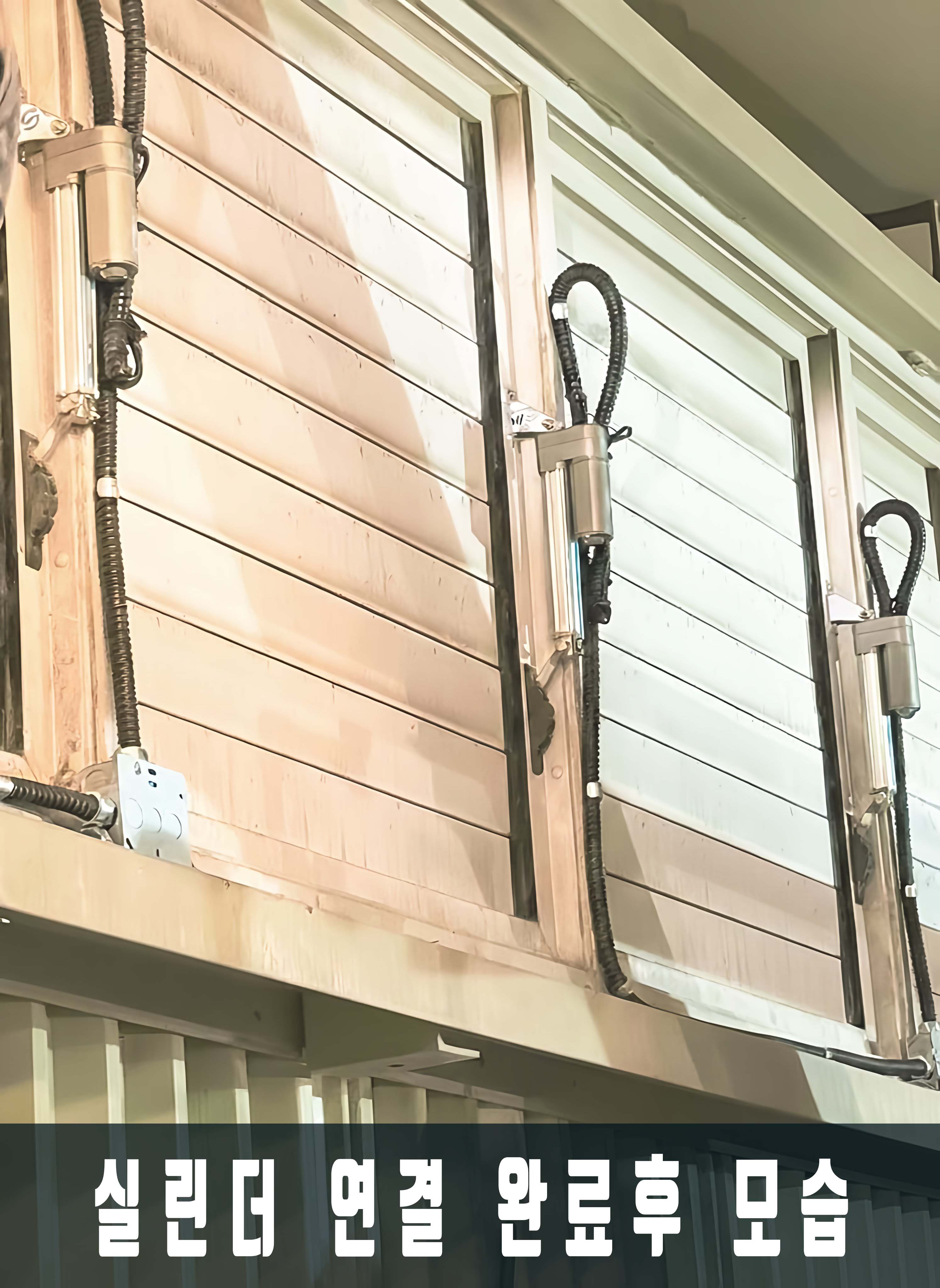

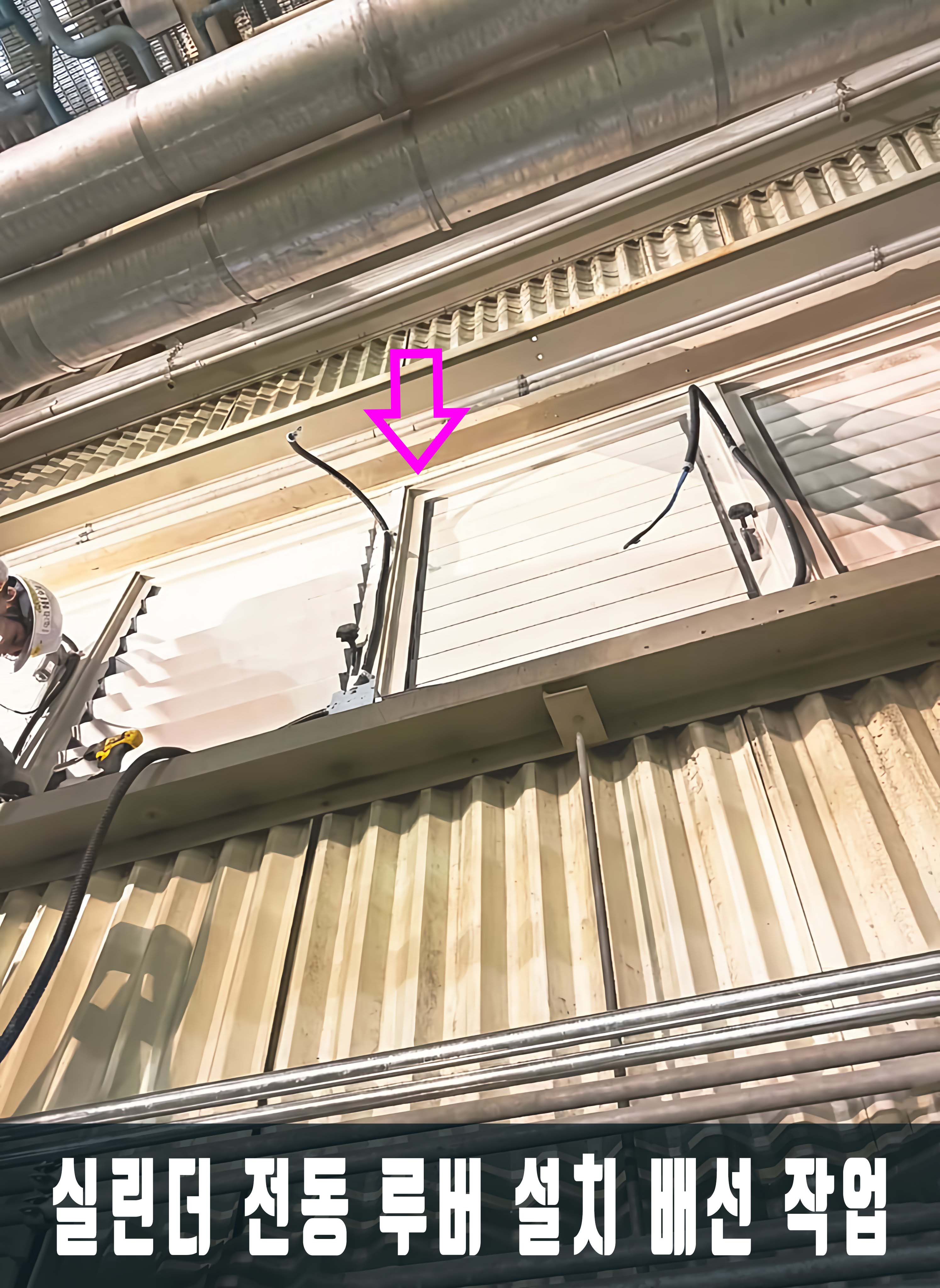

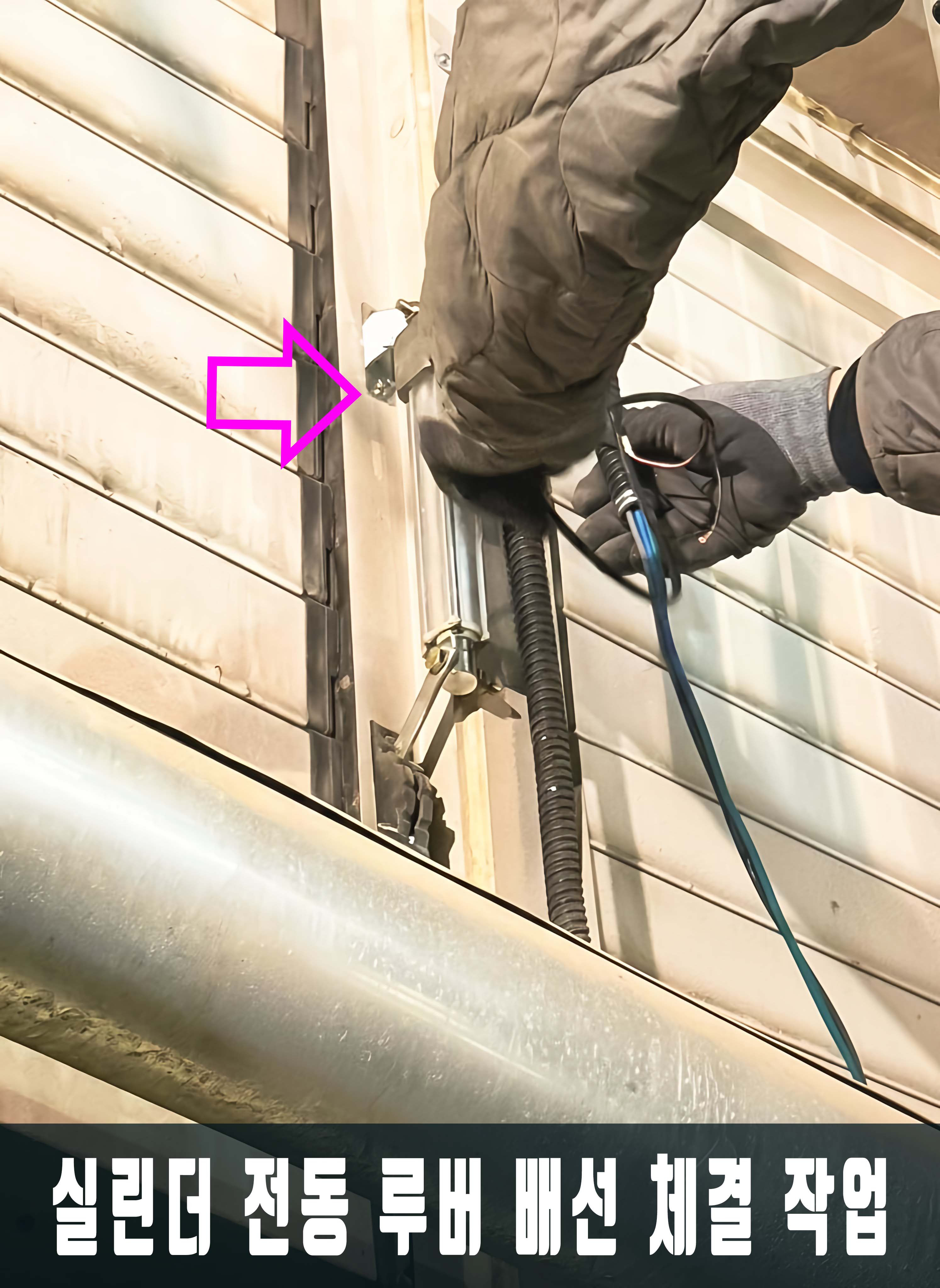

🛠️실린더 개폐기 시공 설치 과정 및 전기 배선 설치.

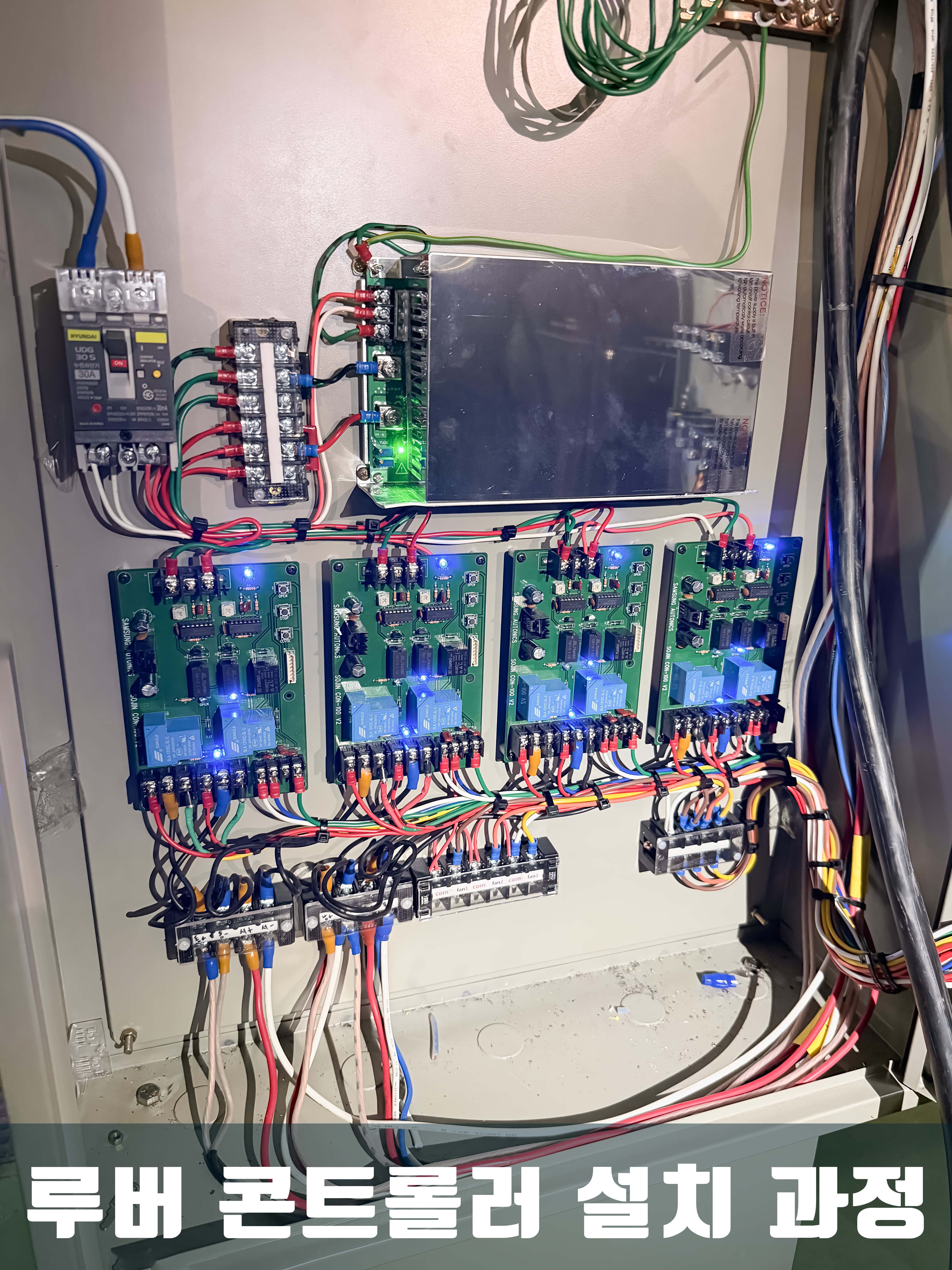

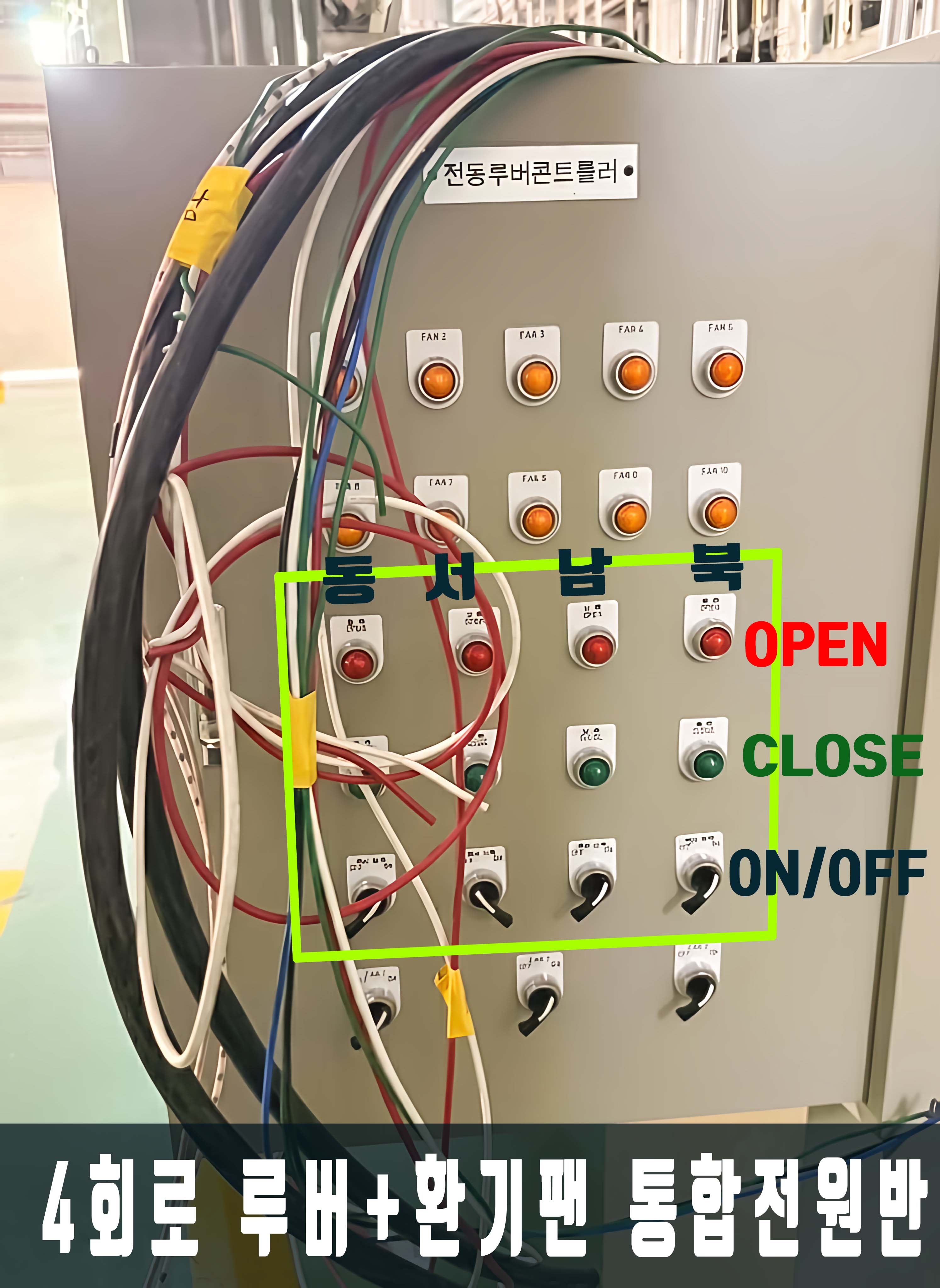

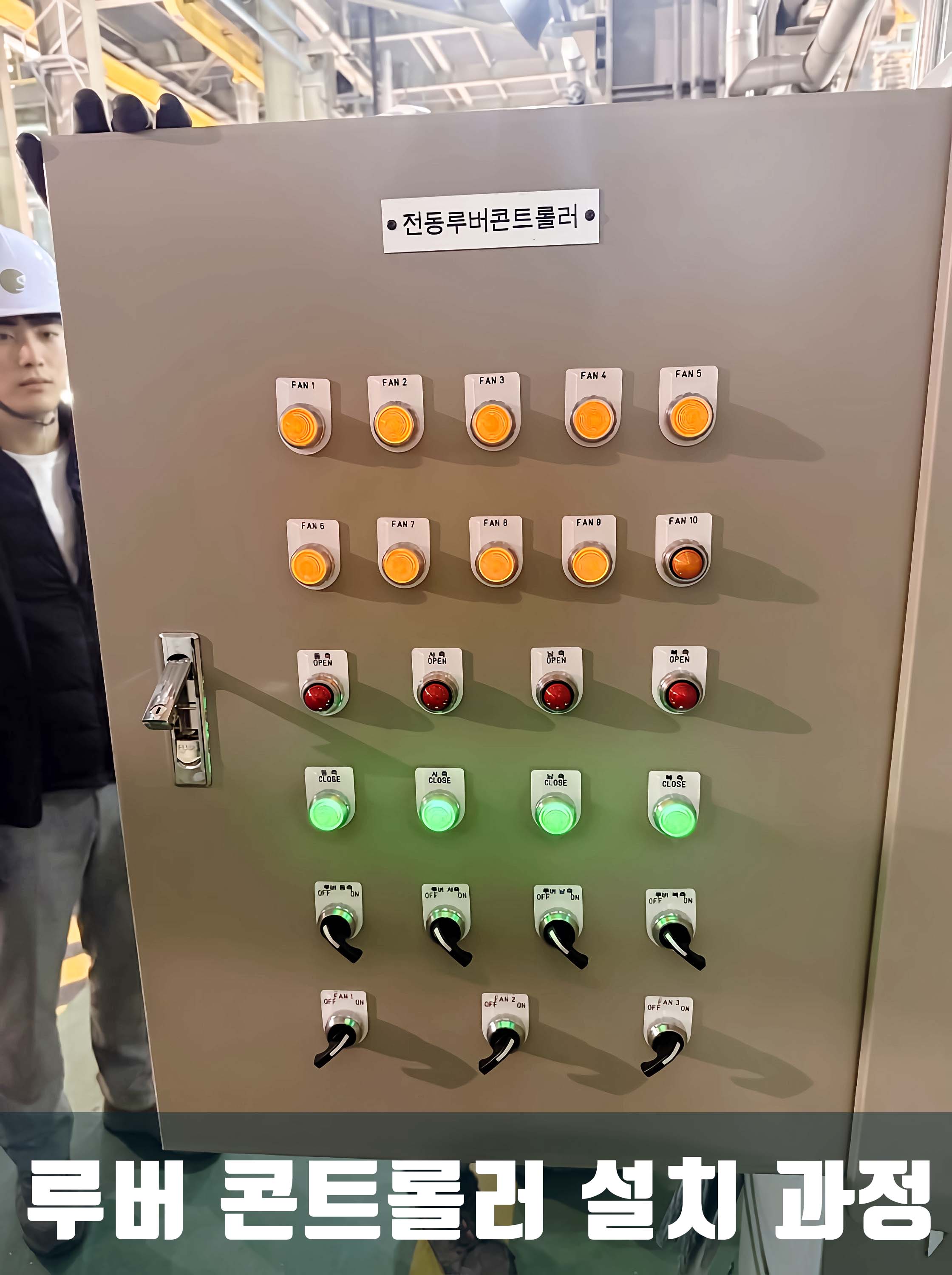

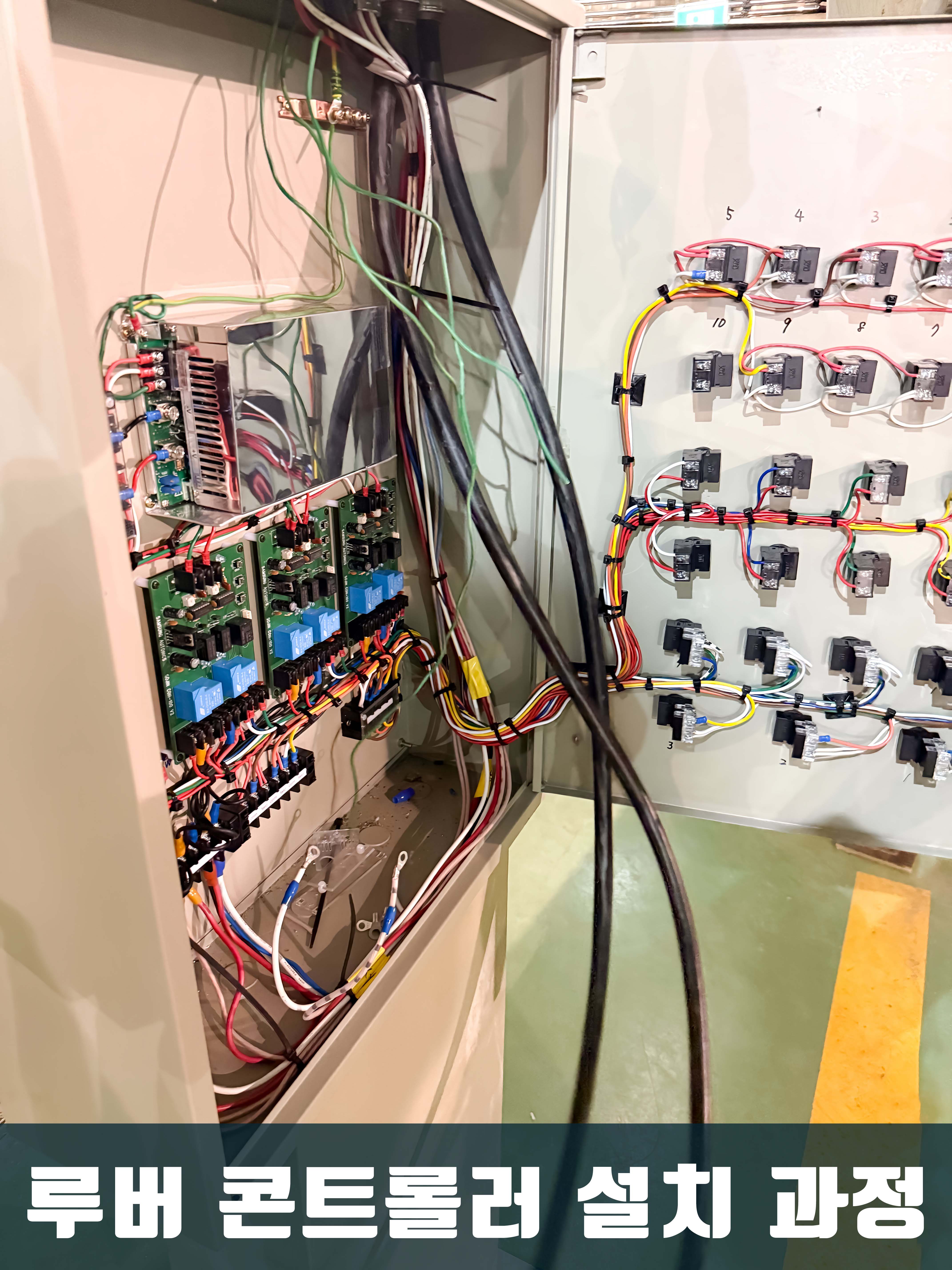

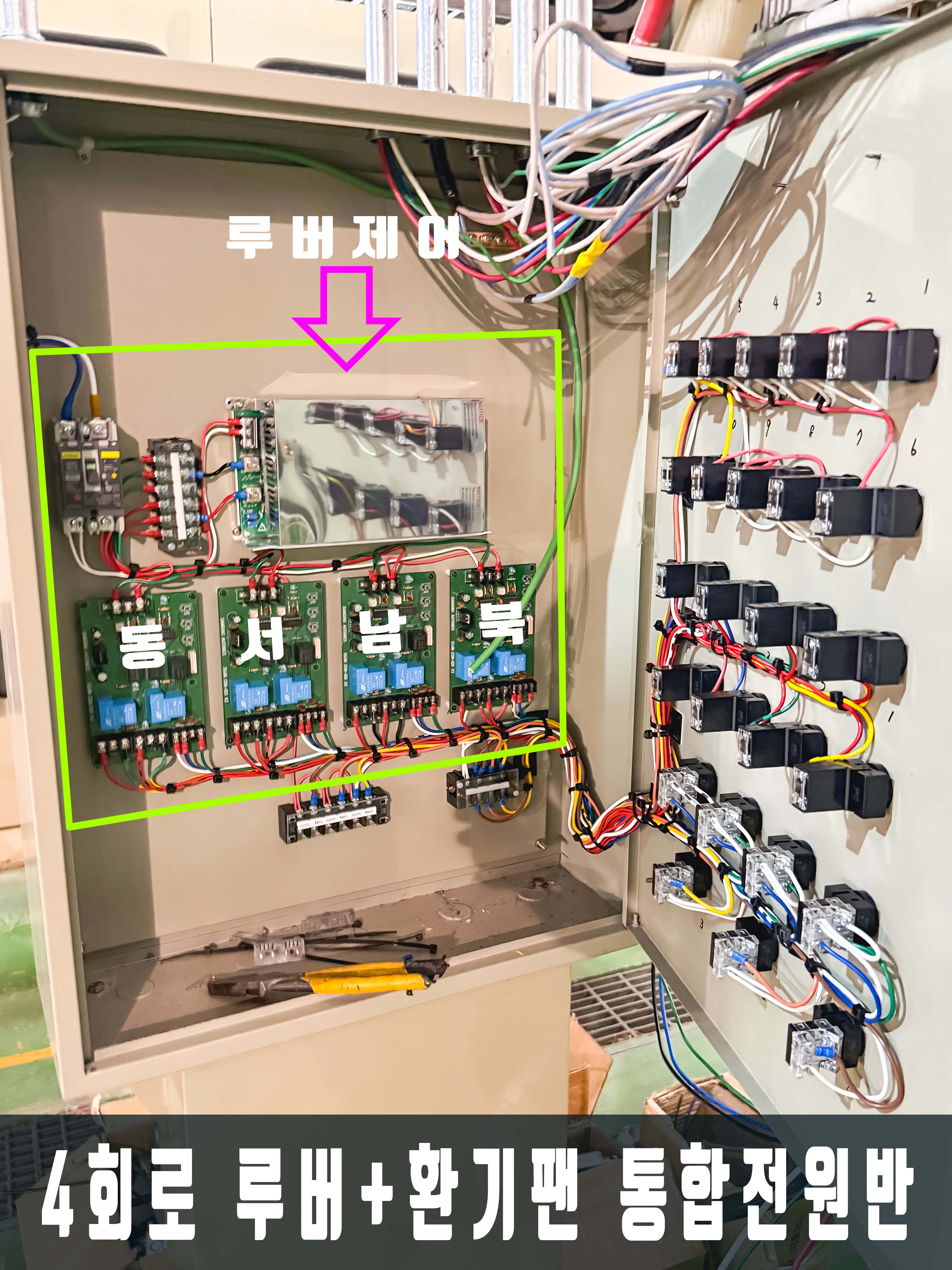

🪫4회로 전원반 콘트롤러 + 기존 환기팬과 통합 시공 설치.
동영상 서비스가 종료되어 해당 콘텐츠를 재생할 수 없습니다.
동영상 서비스가 종료되어 해당 콘텐츠를 재생할 수 없습니다.
공장 전동창 (자동 창문) 이전 발행 글↙↙↙
2025.09.22 -고층 주차타워 환기, 아직도 수동으로? 인력 절감 자동 루버 시스템↙
2025.08.25 - 우리 건물 루버, 아직도 손으로? 자동 루버 교체 후기 (ft. 장거리 리모컨)↙
2025.07.28 - 송도 센트럴비즈 한라 공기압 루버 배연창 시공 설치↙
2025.06.26 - 평택 드림산업단지 사출공장 전동창 개폐기 시공설치↙
2025.06.22 - 안산 남양 넥스모 공장 슬라이딩 전동창 개폐기 시공 ↙
2025.06.09 - 예산 산업 단지 강판 인쇄소 미서기 전동창 교체 시공 ↙
2. 왜 '실린더 방식'인가? (핵심 내부 특징)
발전소와 같은 산업 현장에서 일반 모터 방식보다 실린더 방식을 선호하는 이유는 명확합니다.
- 강력한 직동식 개폐: 실린더의 피스톤 운동을 통해 루버 날개를 직접 밀고 당기므로, 대형 루버도 흔들림 없이 확실하게 개폐됩니다.

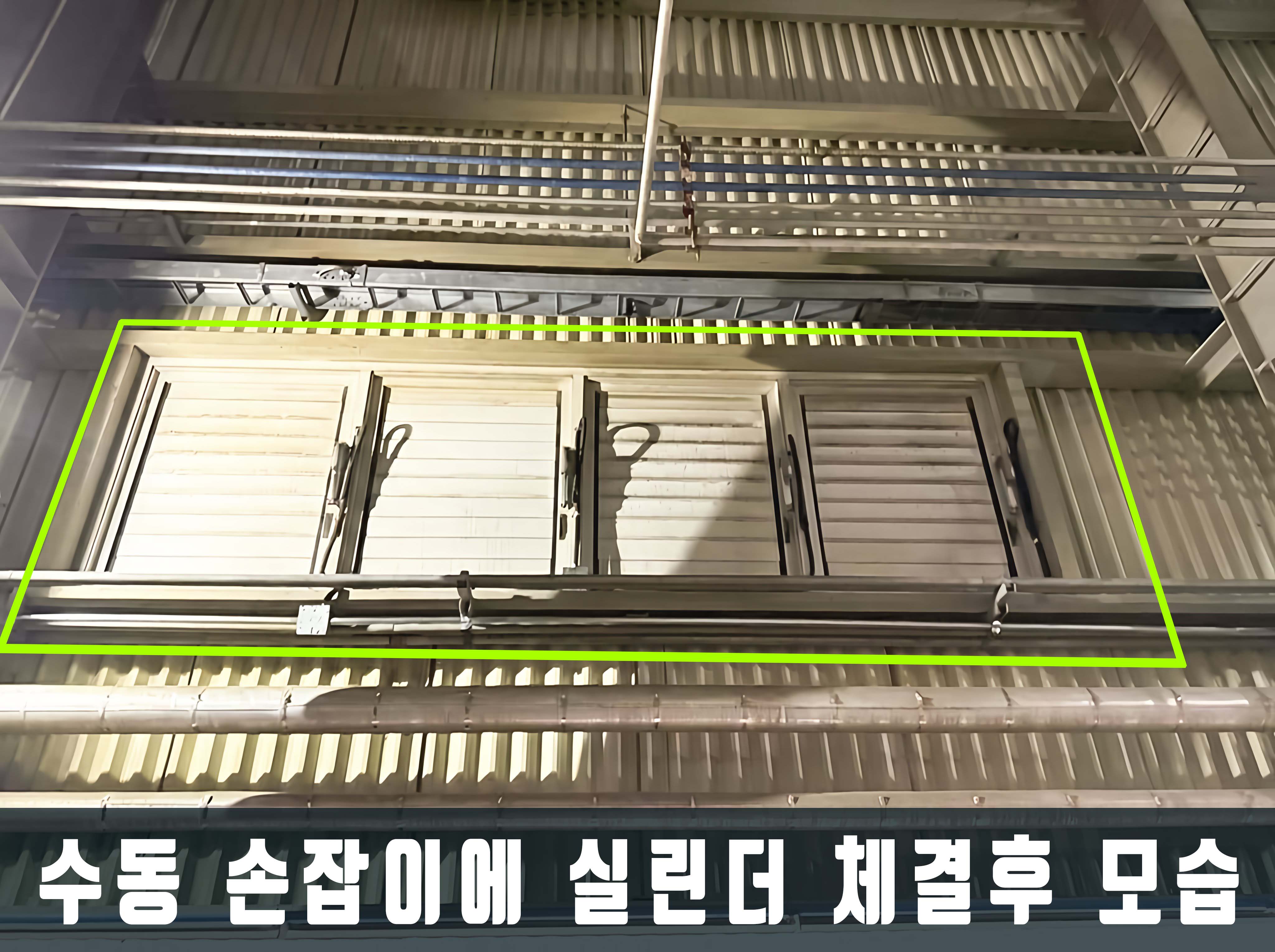

- 기존 설비 개조 최적화: 새로 루버를 맞출 필요 없이, 기존 수동 레버 부위에 실린더만 장착하여 전동화가 가능해 비용 효율적입니다.
- 고 하중 및 풍압 견딤: 발전소 특유의 강한 기류와 외부 풍압에도 설정된 각도를 안정적으로 유지하는 강력한 고정력을 가집니다.
3. 한눈에 비교하는 차이점
|
구분
|
실린더 방식 (Cylinder)
|
모터 방식 (Motorized)
|
|
적용 현장
|
발전소, 대형 공장, 물류창고
|
일반 빌딩, 주거 공간, 인테리어
|
|
주요 장점
|
강력한 개폐 힘, 수동 루버 개조 가능
|
깔끔한 디자인, 저소음
|
|
설치 방식
|
외부 노출형 실린더 설치
|
프레임 내장형 또는 축 연결형
|
|
유지 보수
|
부품 교체 및 점검이 비교적 쉬움
|
내장형의 경우 수리가 복잡함
|
|
전기 배선 입선 방식
|
DC 2~3가닥 ( +/-, 접지)
|
현장에 따라 2~5 C
|
|
포스코 6호기
|
적용됨 (총 59개소)
|
미적용
|
3. 실린더 전동 루버 적용 후 단계별 효과
[ 1단계] 운영 편의성 및 안전성 확보

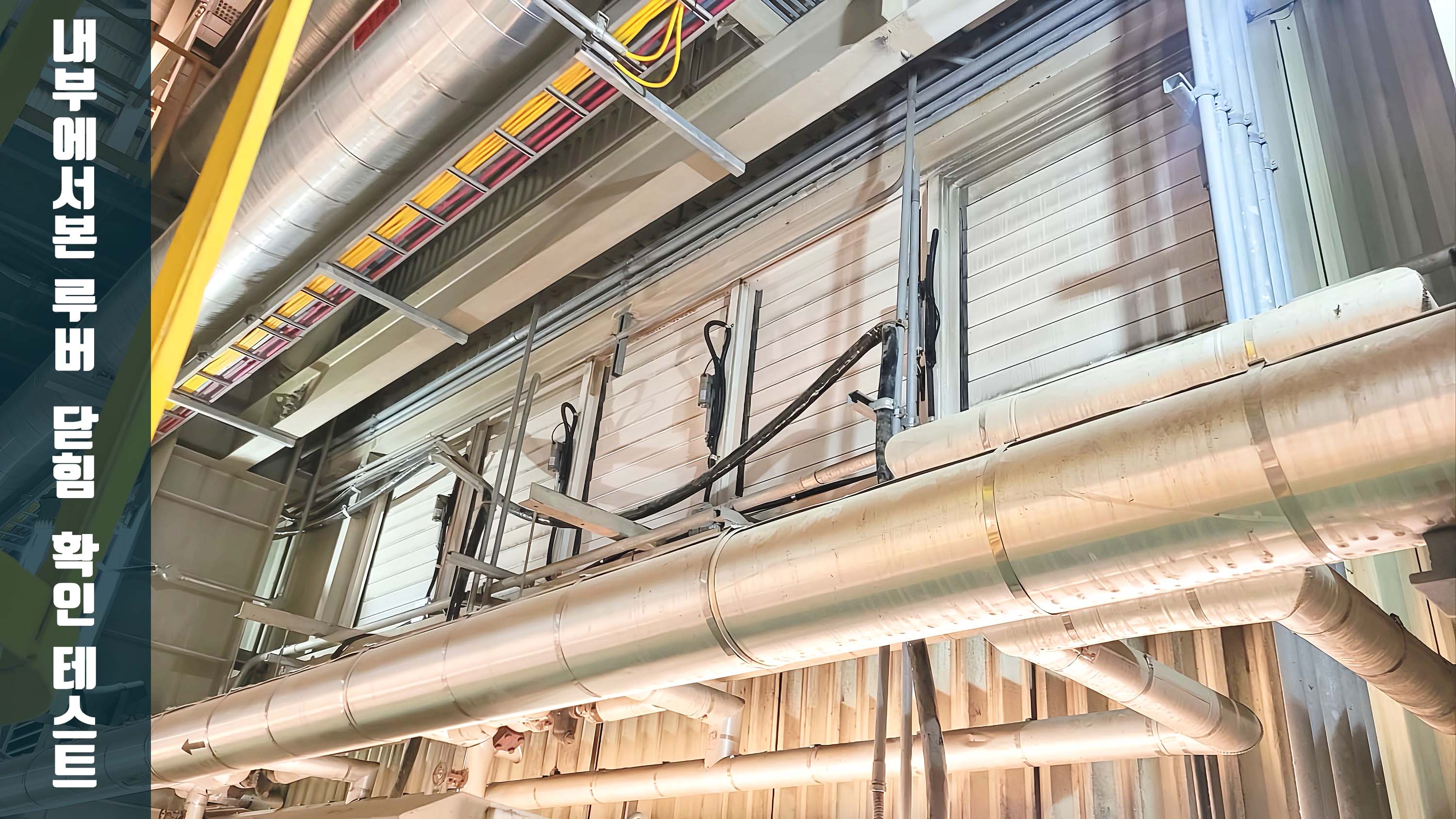

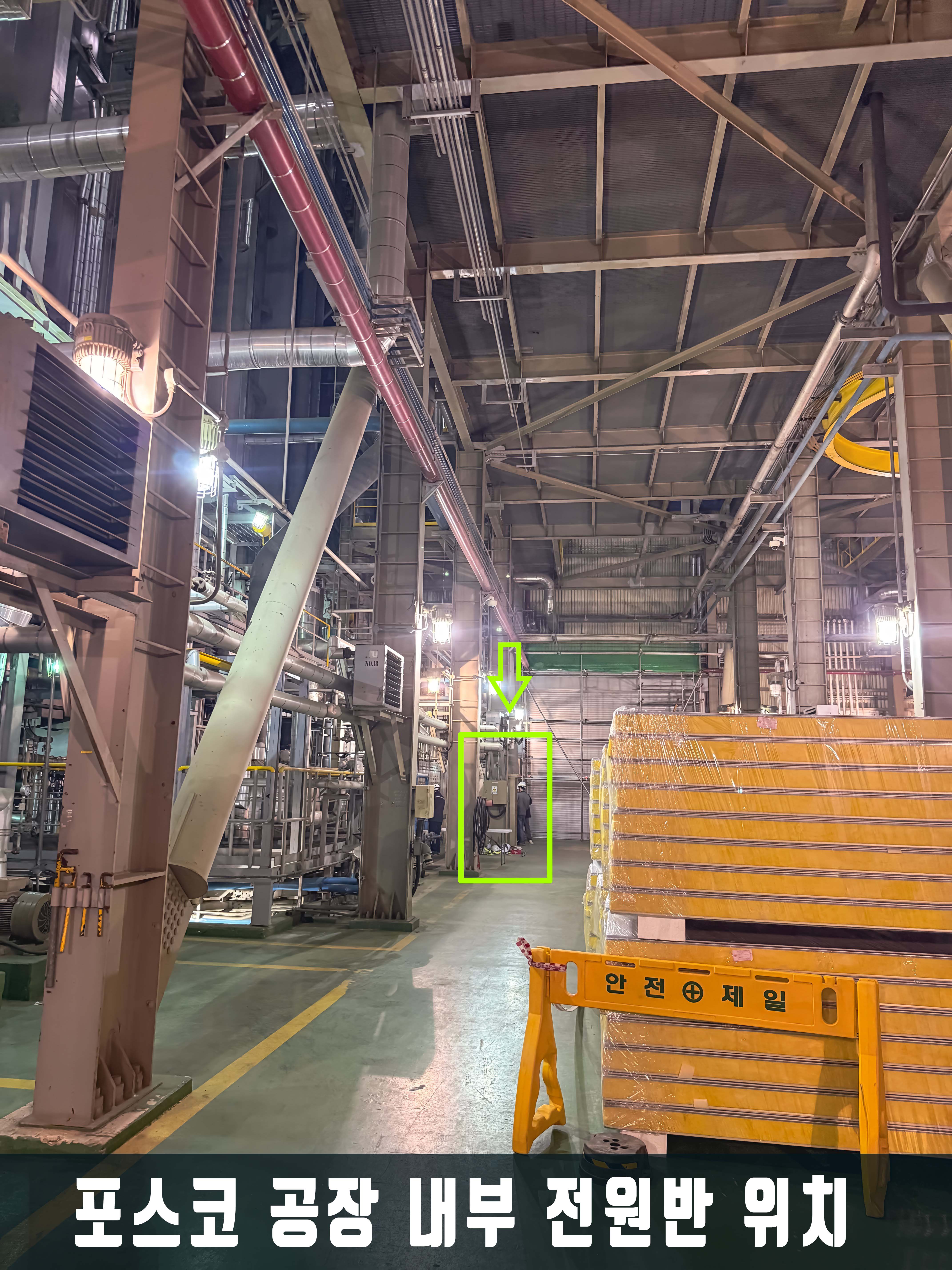

- 물리적 한계 극복: 2층 높이에 위치해 수동 조작이 불가능했던 루버들을 지상 1층 제어반에서 원격 관리합니다.
- 즉각적 대응: 기상 악화(우천, 강풍)나 내부 온도 급상승 시 관리자가 즉시 59개의 루버를 동시에 제어할 수 있습니다.
[ 2단계] 맞바람 효과를 통한 고온 배출

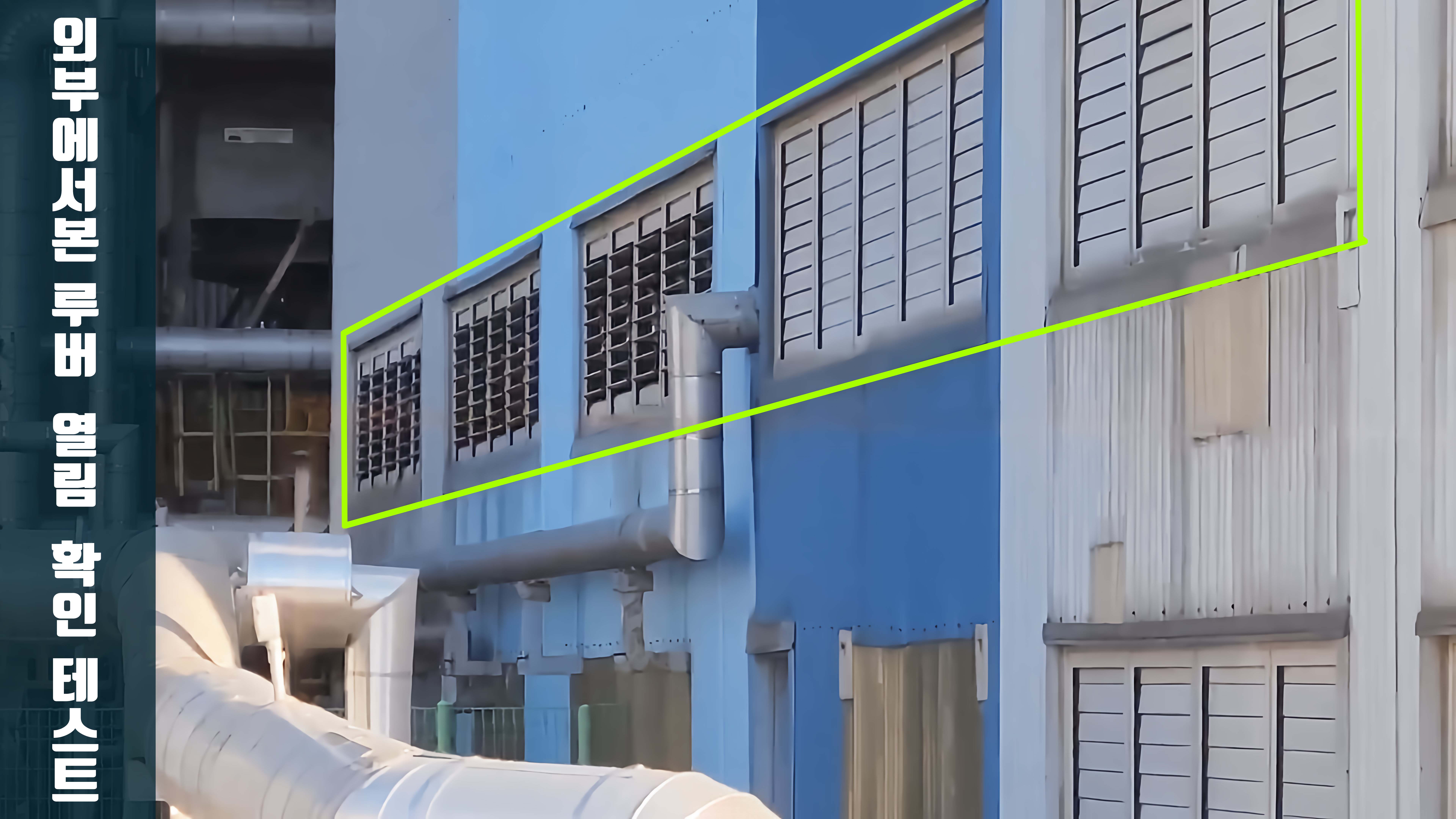

- 대류 현상 극대화: 동서남북 4면의 루버를 동시에 개방하여 '맞바람(Cross Ventilation)'을 유도합니다.
- 열기 배출: HRSG 내부의 고온 열기를 외부로 신속히 밀어내어 내부 온도를 낮춥니다.
- 이는 기존 환기팬만 가동할 때보다 훨씬 효율적인 자연 냉각 방식입니다.
[ 3단계] 에너지 효율 및 설비 보호
- 전력 소비 절감: 자연 환기 효율이 높아짐에 따라 거대 자동 환기 팬의 가동 부하를 줄여 발전소 자체 에너지 소비를 절감합니다.
- 기기 수명 연장: 발전 계통의 정밀 제어 장비들이 적정 온도를 유지하게 되어 열로 인한 오작동 및 부품 노후화를 방지합니다.

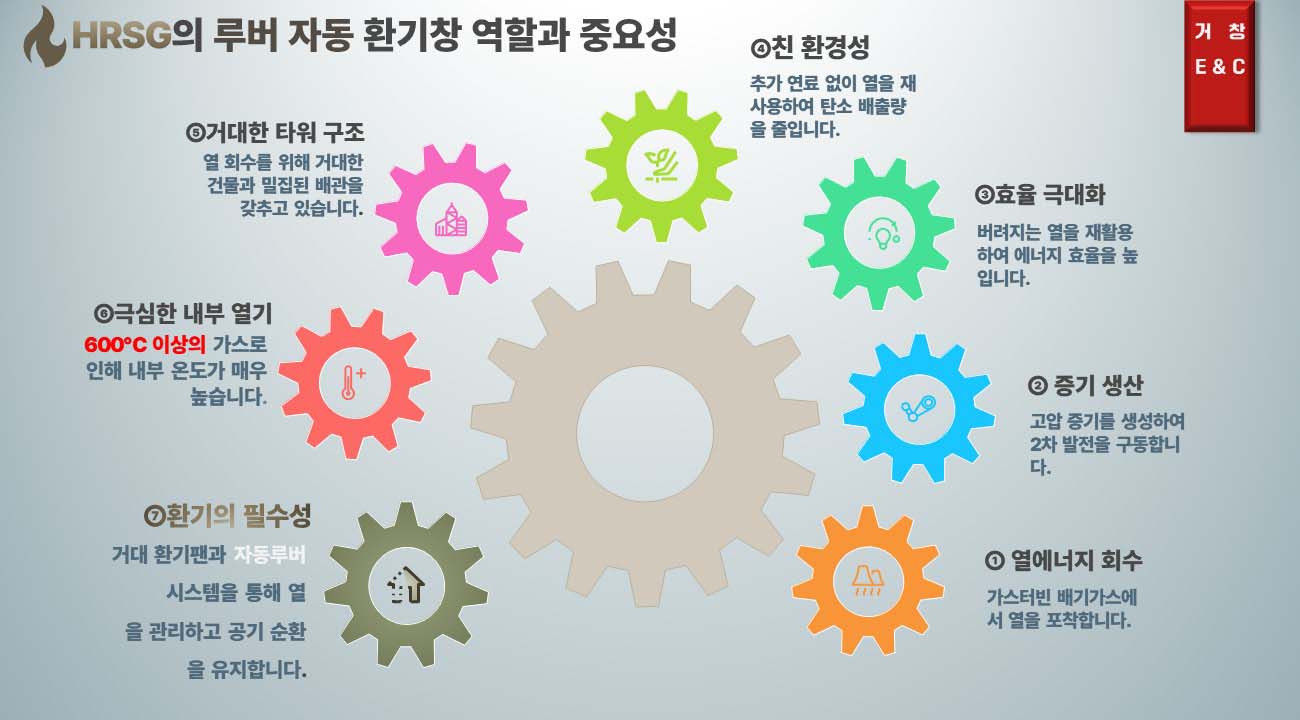

4. 발전소 내부에서의 특징 (인천 포스코 6호기 사례 등)

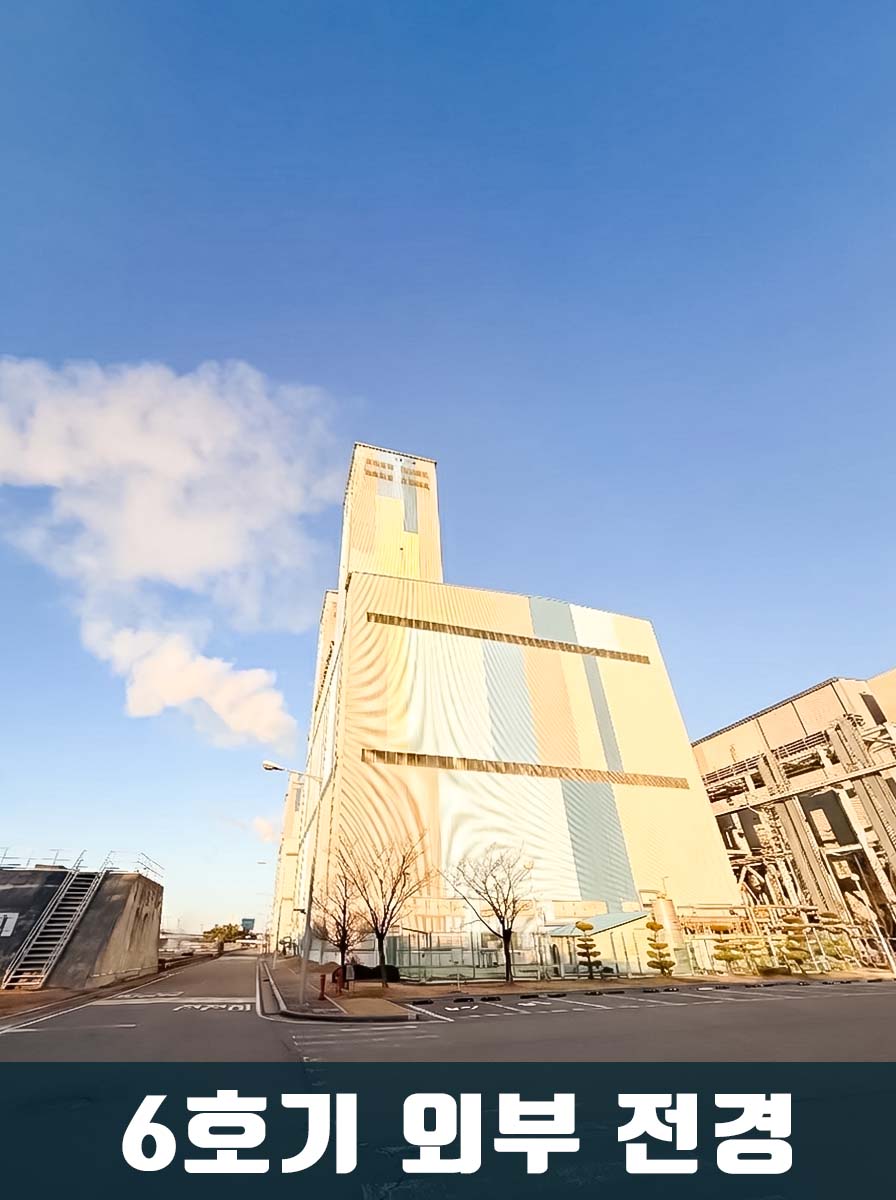

인천 포스코 HRSG 건물은 다음과 같은 특징이 있습니다.
HRSG는 Heat Recovery Steam Generator의 약자로, 우리말로 번역하면 **'배열회수보일러'**라고 합니다.
LNG 복합발전소에서 가장 핵심적인 장치 중 하나로, 쉽게 설명하면 가스 터빈에서 전기를 만들고 남은 뜨거운 열기를 다시 잡아채서 전기를 한 번 더 만들 수 있게 돕는 장치입니다.
- 거대한 타워 구조: 열 회수를 위해 건물 자체가 매우 거대하며, 내부에 수많은 배관과 장비가 밀집해 있습니다.
- 극심한 내부 열기: 600°C 이상의 가스가 지나가는 장비가 들어있어 내부 온도가 매우 높습니다.
- 환기의 필수성: 이 엄청난 열기를 식히기 위해 이번 프로젝트처럼 북측 13개소, 동측 15개소, 서측 15개소, 남측 16개소 등 총 59개소에 달하는 대규모 루버 환기 시스템을 통해 공기 순환을 관리해야 합니다.
🆓 무료 견적 안내: 지금 바로 전문가에게 문의하세요!
HRSG 건물처럼 고온 설비가 밀집된 산업 시설은 단순한 창문이 아니라 스마트 자동 환기 솔루션이 필수입니다.
5호기에 이어 6호기까지 검증된 전동 루버 시공 전문가에게 무료 견적을 받아보세요.
📝견적 문의 시 필요한 정보
- 루버/창문 수량: 이번 포스코 6호기 사례처럼 각 방향별 설치 수량과 대략적인 크기를 알려주세요.
- (도면 첨부 시 정확한 설계가 가능합니다.)
- 설치 환경: 고온 구역 여부, 설치 높이(예: 2층 높이, 5~6M 높이), 그리고 전원 배선 위치를 공유해 주세요.
- 제어 시스템: 4회로 통합 전원반 제어나 중앙 제어실 연동 등 원하시는 자동화 수준을 말씀해 주세요.
☑️ 보내주신 정보를 바탕으로 현장 시공 전문가가 설비 특징에 최적화된 제품과 설치 비용이 담긴 무료 견적서를 보내드립니다.
