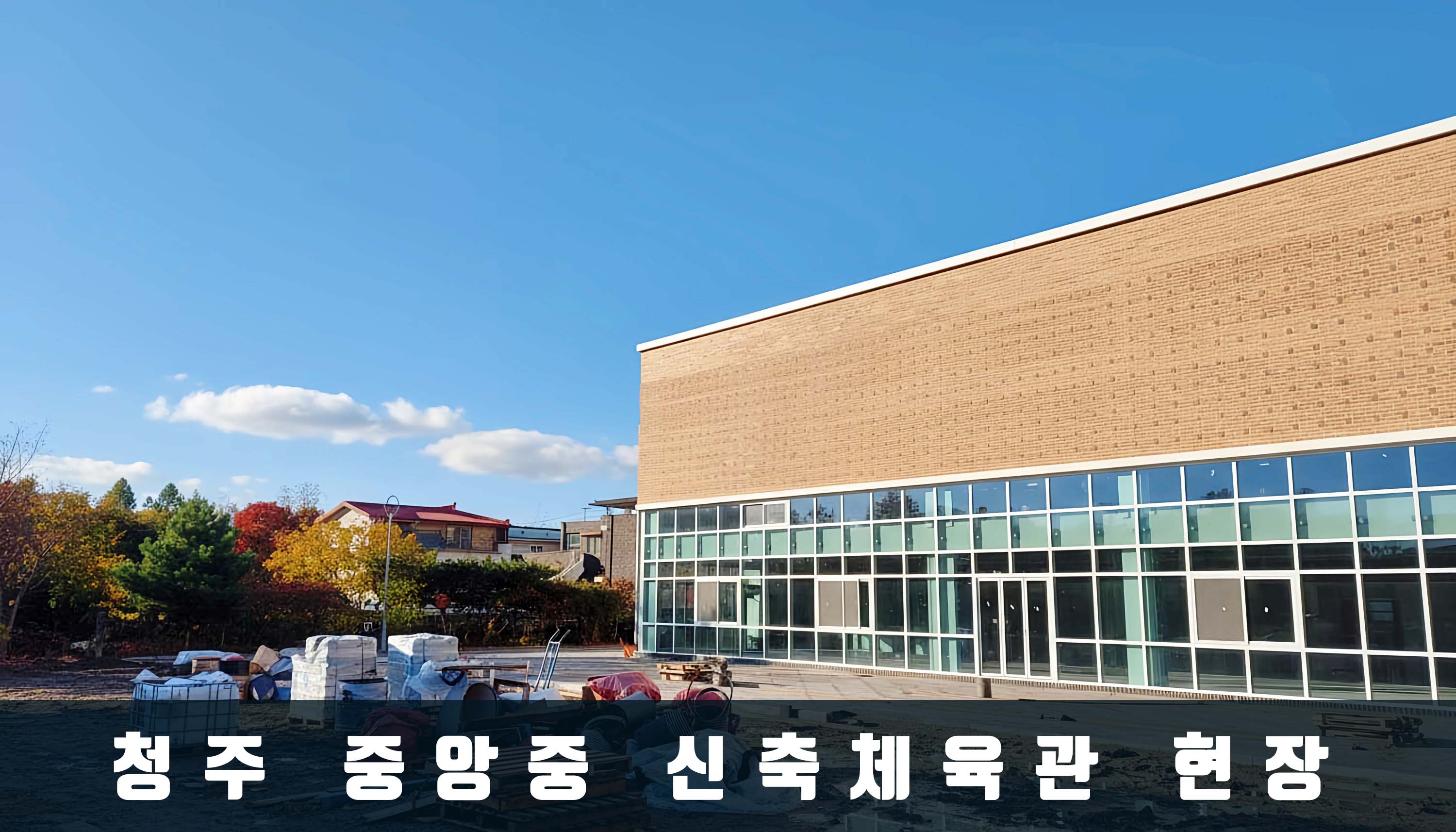

청주 중앙중 신축 체육관/다목적 강당에 슬라이딩 전동창 개폐기 설치, 자동환기 시스템 구축.
슬라이딩 자동 창문 개폐기 시공 설치 과정입니다
🛠️체육관 전동창 현장 시공 설치 과정.
🕹️3회로 매립 전원반 설치 과정.
함께 보면 좋은 체육관 전동창 (자동 창문 개폐기) 이전 발행 글↙
2025.10.13 - 부여 한국식품 마이스터고, 신축 체육관의 자동환기 창문 시공 사례↙
2025.09.11 - 진주 교육관 신축 체육관, 슬라이딩 리모컨 전동창으로 쾌적함과 편리성을 동시에 잡다!
2025.09.08 - 대전 초등학교 체육관, 스마트 스쿨 전동창 개폐기 설치 후기↙
2025.07.09 - 천안 병천초 신축 체육관 PJ 전동창 개폐기 시공↙
2025.06.02 - 태안 중학교 씨름부 체육관 증축 전동창 개폐기 시공 설치↙
📋 청주 중앙중 체육관 슬라이딩 전동창 개폐기 시공 요약표
1. 시공 설치 작업 단계별 정리 (feat.콘트롤 박스 매립 핵심)
|
단계
|
주요 작업 내용
|
작업의 핵심 및 특징
|
관련 사진
|
|
단계 1
|
공사 초기 단계 참여 및 견적
|
|
|
|
현장 실측 및 최적 모델/수량 결정
|
슬라이딩/미서기 창문의 크기, 무게, 개폐 방식 등을 정확히 파악하여 최적의 개폐기 선정
|
건물 외관및 내부 사진
|
|
|
중요:
콘트롤 박스 및 배선 계획 수립 |
건축/전기팀 협의를 통해 전동창 컨트롤 박스 매립 위치 및 {220V/24V DC}배선 경로 확정
|
|
|
|
단계 2
|
콘트롤 박스 및 전원선 매립
시공 (공사 중) |
|
|
|
콘트롤 박스 사전 매립
|
건축 마감재 내부에 전동창 콘트롤 박스를 미리 매립하여 미관 극대화
|
전원선 체결 및
박스 내부 사진 |
|
|
배선 입선
|
{220V} 전원선 및 {24V DC} 저압 조작선 입선.
깨끗하고 완벽한 시공을 위해 배선 노출 방지 |
|
|
|
단계 3
|
전동 개폐기 설치 및 체결
|
|
|
|
개폐기 위치 확정 및 브래킷 설치
|
창틀 구조에 맞는 위치 표시 및 견고한 브래킷 고정
|
작업자가 사다리 위에서
설치하는 사진 |
|
|
전동 개폐기 본체 체결
|
무거운 슬라이딩 창문에 적합한 힘이 강한 스크루 개폐기를 브래킷에 단단히 체결
|
|
|
|
단계 4
|
배선 연결 및 동작 테스트
|
|
|
|
배선 연결
|
콘트롤 박스{24V DC}와 전동 개폐기를 정확하게 연결
|
|
|
|
동작 테스트 및 사용 설명
|
관리자 입회하에 스위치 [열림/닫힘/정지] 를 이용한 개별/일괄 동작 테스트 후 사용 방법 교육
|
체육관 내부 전경
(시공 완료 후) |
|
|
|
마감 및 정리
|
모든 기능 정상 작동 확인 후 주변 마감 정리 및 시공 완료
|
|
2. 다목적 강당 자동환기 시스템 도입 효과
|
구분
|
주요 효과
|
상세 내용
|
|
쾌적성
|
쾌적한 실내 공기질 유지
|
|
|
안전/관리
|
안전 및 관리 효율성 극대화
|
|
|
경제성
|
냉난방 효율 증대
|
|
|
미관
|
깔끔한 인테리어 효과
|
|
