수원 영일초 체육관 전동창SMPS 교체 해결! 잦은 전원 고장 원인과 해결책

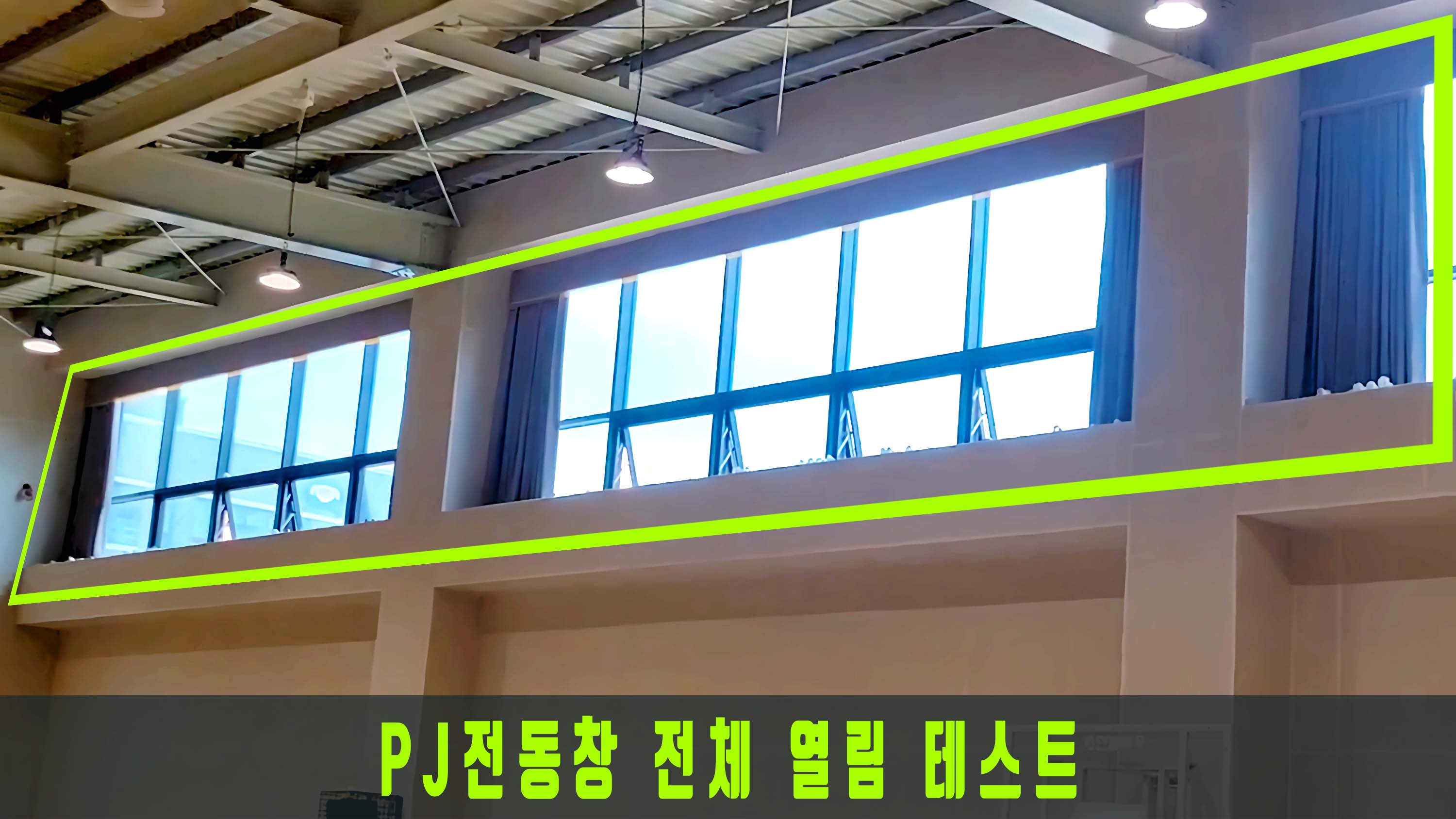

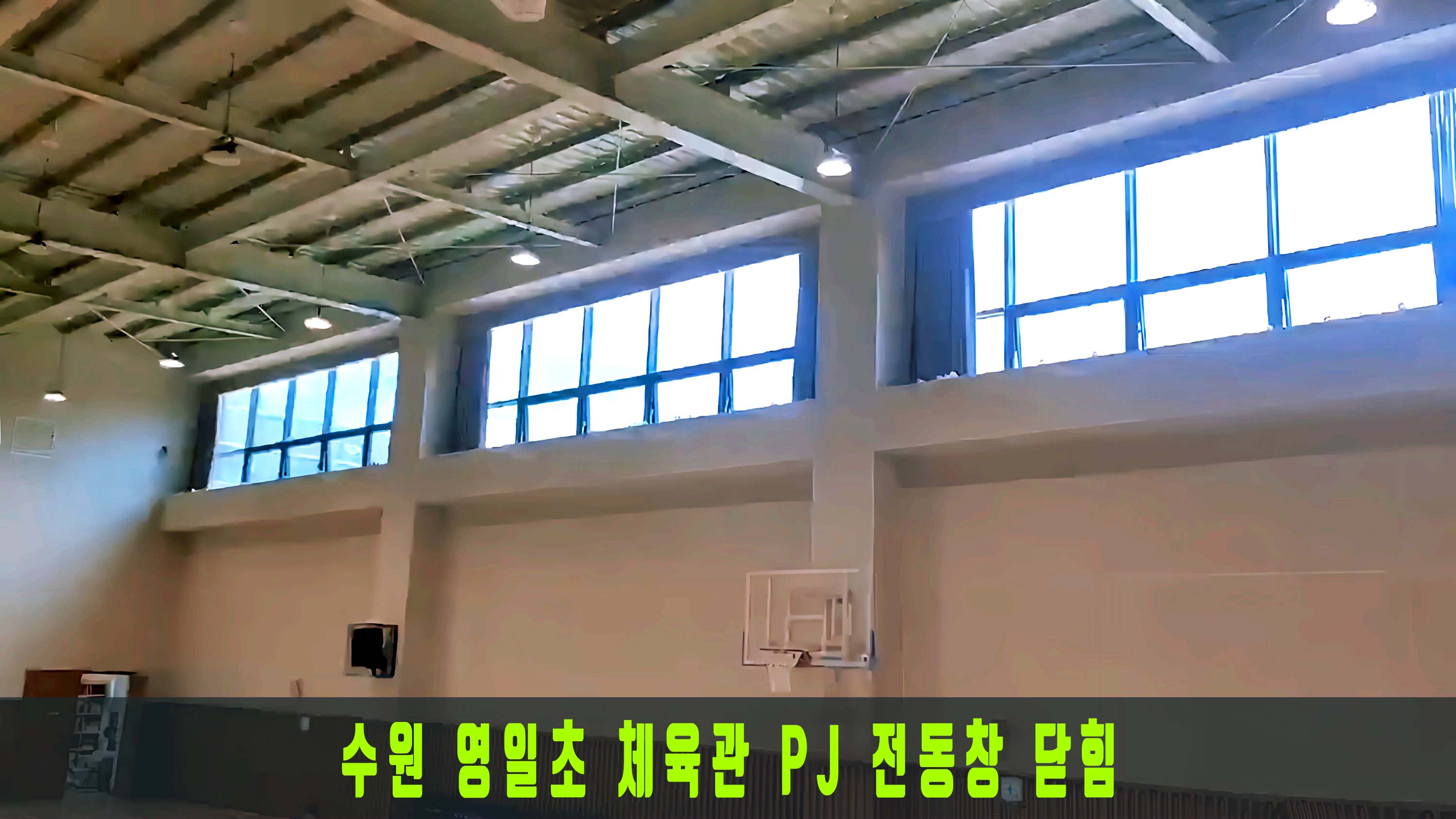

수원 영일초등학교 체육관 PJ 전동창 전원반을
트랜스포머(transformer) 방식에서 SMPS(Switching Mode Power Supply) 방식으로 교체 작업.
AS 점검 교체 내용은 트랜스포머의 단점과 SMPS로 교체했을 때 얻을 수 있는 장점 및 특징에 대한 설명입니다.

동영상 서비스가 종료되어 해당 콘텐츠를 재생할 수 없습니다.

트랜스포머 방식 전원반의 단점

이전 시스템에서 사용된 트랜스포머는 AC(교류) 전압을 낮추는 역할을 합니다.

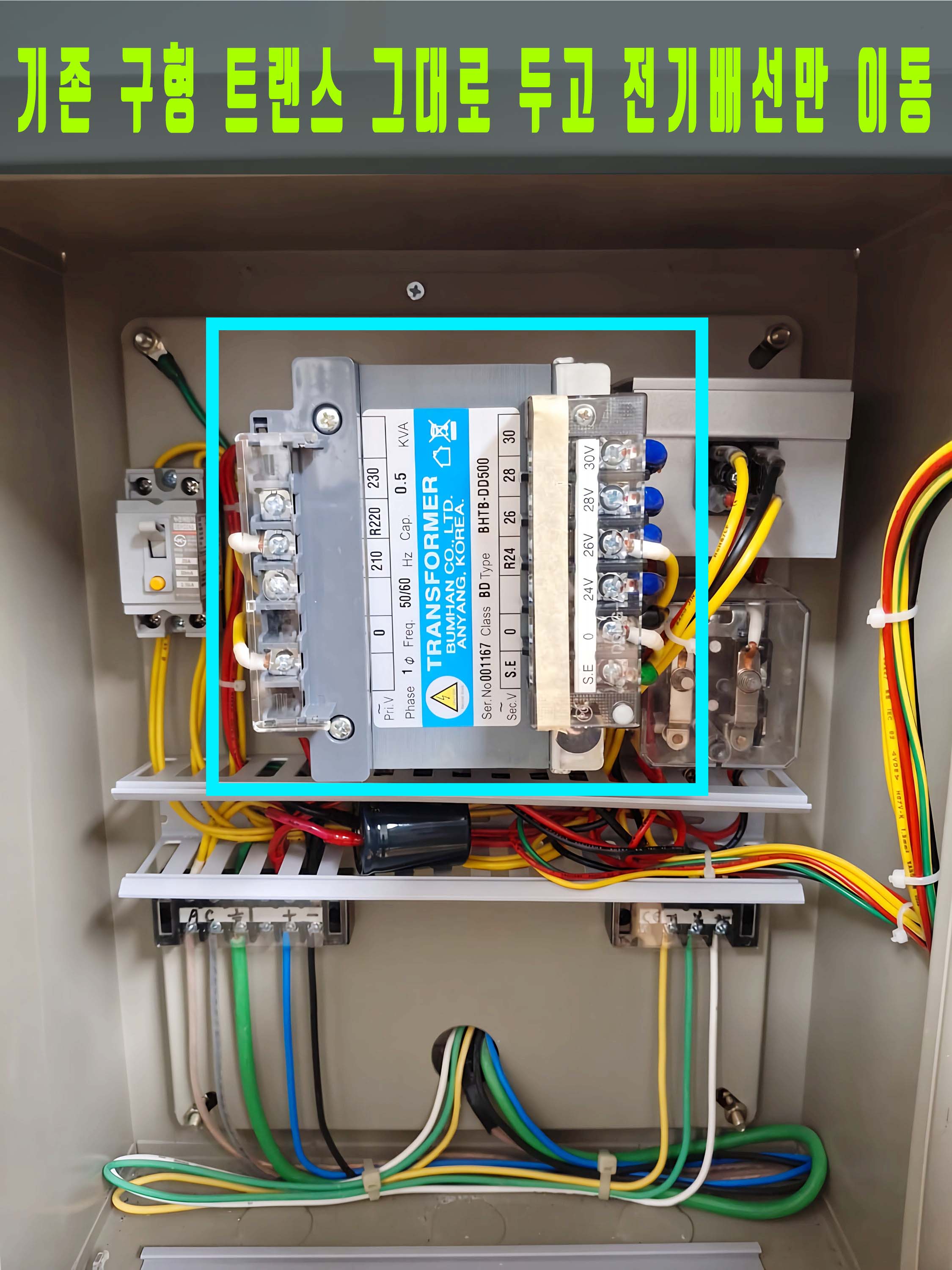

사진의 'BUMYANG' 트랜스포머가 그 예입니다. 이 방식은 구조가 단순하지만 다음과 같은 단점을 가지고 있습니다.

높은 발열 및 낮은 효율:
- 트랜스포머는 코일로 구성되어 있어 전압 변환 과정에서 많은 열이 발생합니다.
- 이로 인해 에너지 손실이 크고 효율이 낮습니다.
크고 무거운 부피:
- 트랜스포머는 코일과 철심을 사용하기 때문에 크고 무거워 설치 공간을 많이 차지합니다.
전압 불안정 및 노이즈:
- 부하 변동에 따라 출력 전압이 불안정해질 수 있으며, 외부 노이즈에 취약합니다.
- 이로 인해 퓨즈가 끊어지거나 전원 문제가 발생하는 원인이 될 수 있습니다.
잦은 고장:
- 지속적인 발열과 전압 불안정은 내부 부품의 수명을 단축시켜 잦은 고장을 유발할 수 있습니다.

SMPS(스위칭 모드 파워 서플라이)의 장점

SMPS는 고주파 스위칭 기술을 사용하여 전압을 변환하는 최신 방식의 전원 공급 장치입니다.

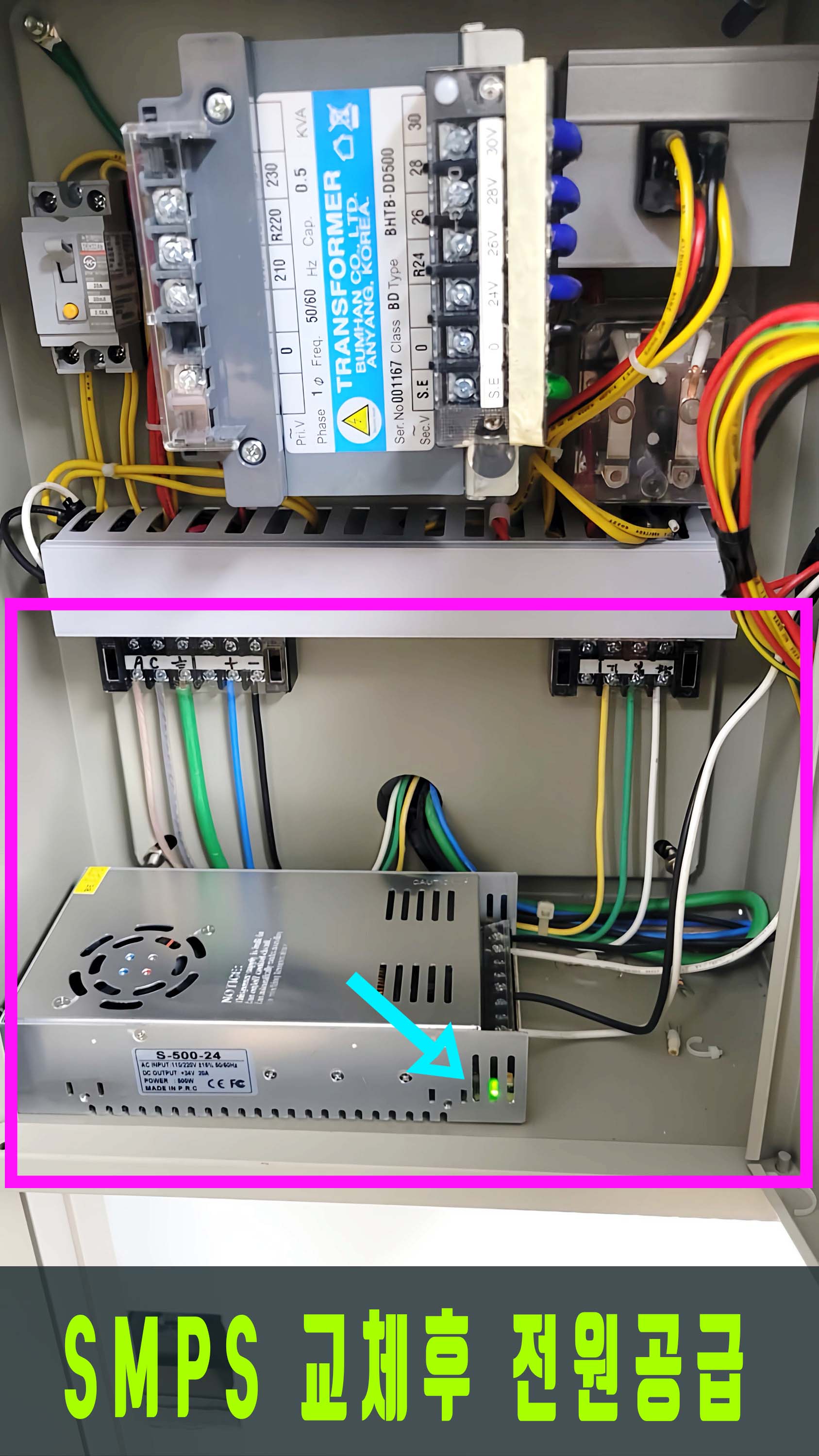

교체한 'S-500-24' 제품이 SMPS에 해당합니다.

SMPS로 교체했을 때 얻을 수 있는 주요 장점은 다음과 같습니다.

높은 효율 및 낮은 발열:
- SMPS는 고주파 스위칭을 통해 불필요한 전력 손실을 최소화하여 효율이 매우 높습니다.
- 이 덕분에 발열이 적어 안정적인 동작이 가능합니다.
작고 가벼운 부피:
- 트랜스포머 방식에 비해 부피와 무게가 현저히 작아 설치가 용이합니다.
안정적인 출력 전압:
- 부하 변동에 관계없이 일정한 출력 전압을 유지하는 기능(정전압 기능)이 뛰어나 전동창 모터와 같은 정밀한 기기에 안정적인 전원을 공급할 수 있습니다.
과전압/과전류 보호:
- 대부분의 SMPS는 과전압, 과전류, 단락 등의 비정상적인 상황으로부터 장치를 보호하는 안전 회로를 내장하고 있어 더욱 안전합니다.
고장 감소:
- 효율이 높고 발열이 적어 부품의 수명이 길어지고, 이는 곧 잦은 고장 문제를 해결하는 데 큰 도움이 됩니다.

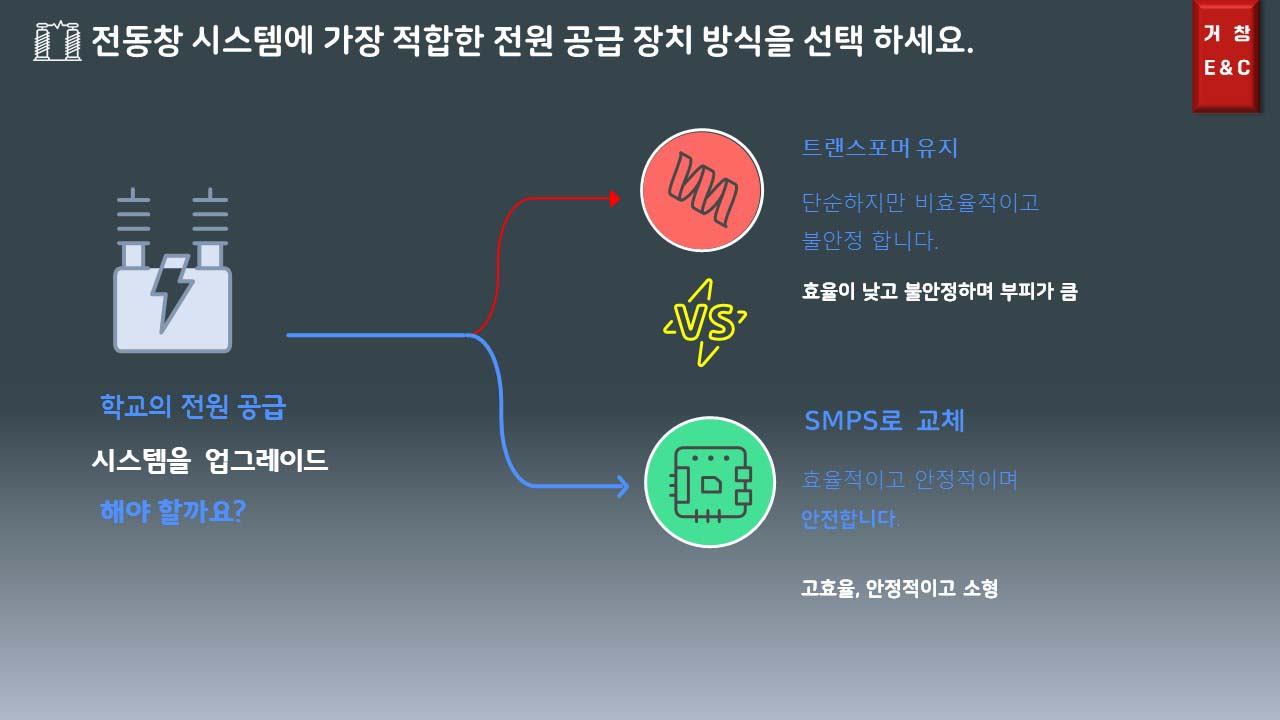

📈교체 시공 시 얻을 수 있는 효과를 포함하여 트랜스포머와 SMPS의 장단점을 정리한 표입니다.

구분	트랜스포머 (Transformer) 방식	SMPS (Switching Mode Power Supply) 방식
장점	- 단순한 구조와 저렴한 초기 비용.	- 고효율: 전력 손실이 적어 전기 요금 절감에 기여. - 안정적 전압: 부하 변동에도 일정한 전압을 유지해 모터 수명 연장. - 소형화: 공간 활용도가 높아 깔끔한 시공 가능. - 높은 신뢰성: 과부하, 합선 등으로부터 기기를 보호.
단점	- 낮은 효율: 열 발생이 많아 에너지 낭비. - 불안정한 전압: 출력 전압이 흔들려 모터나 퓨즈 고장의 원인. - 큰 부피/무게: 설치 공간 제약이 크고 시공이 불편. - 안전성 취약: 보호 회로가 없어 사고 위험성 존재.	- 트랜스포머 방식에 비해 초기 비용이 다소 높음. - 상대적으로 복잡한 회로 구성.
교체 시공 효과	-	- 잦은 고장 해결: 전압 불안정으로 인한 퓨즈 끊김, 모터 고장 등의 문제가 사라짐. - 유지 보수 비용 절감: 부품 교체나 A/S가 줄어들어 장기적인 비용 절감 효과. - 시스템 안정성 향상: 전동창의 오작동 빈도가 현저히 감소. - 전력 효율 개선: 낭비되는 전기가 줄어들어 운영 비용 절감.
